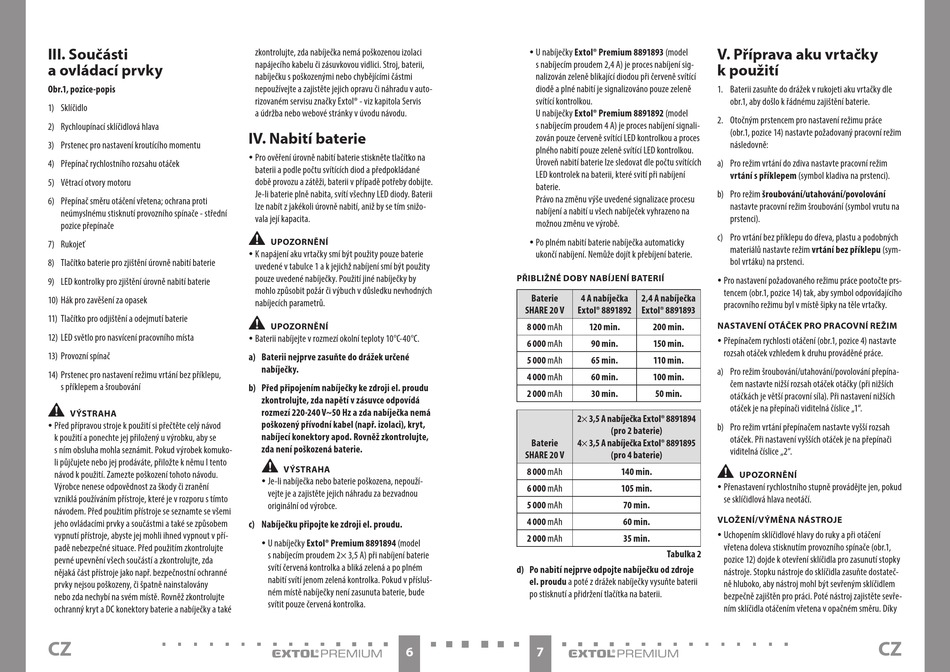

III. Součásti
a ovládací prvky
Obr.1, pozice-popis
1) Sklíčidlo
2) Rychloupínací sklíčidlová hlava
3) Prstenec pro nastavení kroutícího momentu
4) Přepínač rychlostního rozsahu otáček
5) Větrací otvory motoru
6) Přepínač směru otáčení vřetena; ochrana proti
neúmyslnému stisknutí provozního spínače - střední
pozice přepínače
7) Rukojeť
8) Tlačítko baterie pro zjištění úrovně nabití baterie
9) LED kontrolky pro zjištění úrovně nabití baterie
10) Hák pro zavěšení za opasek
11) Tlačítko pro odjištění a odejmutí baterie
12) LED světlo pro nasvícení pracovního místa
13) Provozní spínač
14) Prstenec pro nastavení režimu vrtání bez příklepu,
s příklepem a šroubování
•
VÝSTRAHA
y Před přípravou stroje k použití si přečtěte celý návod
k použití a ponechte jej přiložený u výrobku, aby se
s ním obsluha mohla seznámit. Pokud výrobek komuko-
li půjčujete nebo jej prodáváte, přiložte k němu I tento
návod k použití. Zamezte poškození tohoto návodu.
Výrobce nenese odpovědnost za škody či zranění
vzniklá používáním přístroje, které je v rozporu s tímto
návodem. Před použitím přístroje se seznamte se všemi
jeho ovládacími prvky a součástmi a také se způsobem
vypnutí přístroje, abyste jej mohli ihned vypnout v pří-
padě nebezpečné situace. Před použitím zkontrolujte
pevné upevnění všech součástí a zkontrolujte, zda
nějaká část přístroje jako např. bezpečnostní ochranné
prvky nejsou poškozeny, či špatně nainstalovány
nebo zda nechybí na svém místě. Rovněž zkontrolujte
ochranný kryt a DC konektory baterie a nabíječky a také
CZ
zkontrolujte, zda nabíječka nemá poškozenou izolaci
napájecího kabelu či zásuvkovou vidlici. Stroj, baterii,
nabíječku s poškozenými nebo chybějícími částmi
nepoužívejte a zajistěte jejich opravu či náhradu v auto-
rizovaném servisu značky Extol® - viz kapitola Servis
a údržba nebo webové stránky v úvodu návodu.
IV. Nabití baterie
y Pro ověření úrovně nabití baterie stiskněte tlačítko na
baterii a podle počtu svítících diod a předpokládané
době provozu a zátěži, baterii v případě potřeby dobijte.
Je-li baterie plně nabita, svítí všechny LED diody. Baterii
lze nabít z jakékoli úrovně nabití, aniž by se tím snižo-
vala její kapacita.
•
UPOZORNĚNÍ
y K napájení aku vrtačky smí být použity pouze baterie
uvedené v tabulce 1 a k jejichž nabíjení smí být použity
pouze uvedené nabíječky. Použití jiné nabíječky by
mohlo způsobit požár či výbuch v důsledku nevhodných
nabíjecích parametrů.
•
UPOZORNĚNÍ
y Baterii nabíjejte v rozmezí okolní teploty 10°C-40°C.
a) Baterii nejprve zasuňte do drážek určené
nabíječky.
b) Před připojením nabíječky ke zdroji el. proudu
zkontrolujte, zda napětí v zásuvce odpovídá
rozmezí 220-240 V~50 Hz a zda nabíječka nemá
poškozený přívodní kabel (např. izolaci), kryt,
nabíjecí konektory apod. Rovněž zkontrolujte,
zda není poškozená baterie.
•
VÝSTRAHA
y Je-li nabíječka nebo baterie poškozena, nepouží-
vejte je a zajistěte jejich náhradu za bezvadnou
originální od výrobce.
c) Nabíječku připojte ke zdroji el. proudu.
y U nabíječky Extol® Premium 8891894 (model
s nabíjecím proudem 2× 3,5 A) při nabíjení baterie
svítí červená kontrolka a bliká zelená a po plném
nabití svítí jenom zelená kontrolka. Pokud v přísluš-
ném místě nabíječky není zasunuta baterie, bude
svítit pouze červená kontrolka.
6
y U nabíječky Extol® Premium 8891893 (model
s nabíjecím proudem 2,4 A) je proces nabíjení sig-
nalizován zeleně blikající diodou při červeně svítící
diodě a plné nabití je signalizováno pouze zeleně
svítící kontrolkou.
U nabíječky Extol® Premium 8891892 (model
s nabíjecím proudem 4 A) je proces nabíjení signali-
zován pouze červeně svítící LED kontrolkou a proces
plného nabití pouze zeleně svítící LED kontrolkou.
Úroveň nabití baterie lze sledovat dle počtu svítících
LED kontrolek na baterii, které svití při nabíjení
baterie.
Právo na změnu výše uvedené signalizace procesu
nabíjení a nabití u všech nabíječek vyhrazeno na
možnou změnu ve výrobě.
y Po plném nabití baterie nabíječka automaticky
ukončí nabíjení. Nemůže dojít k přebíjení baterie.
PŘIBLIŽNÉ DOBY NABÍJENÍ BATERIÍ
Baterie
4 A nabíječka
2,4 A nabíječka
SHARE 20 V
Extol® 8891892
Extol® 8891893
8 000 mAh
120 min.
200 min.
6 000 mAh
90 min.
150 min.
5 000 mAh
65 min.
110 min.
4 000 mAh
60 min.
100 min.
2 000 mAh
30 min.
50 min.
2× 3,5 A nabíječka Extol® 8891894
(pro 2 baterie)
Baterie
4× 3,5 A nabíječka Extol® 8891895
SHARE 20 V
(pro 4 baterie)
8 000 mAh
140 min.
6 000 mAh
105 min.
5 000 mAh
70 min.
4 000 mAh
60 min.
2 000 mAh
35 min.
Tabulka 2
d) Po nabití nejprve odpojte nabíječku od zdroje
el. proudu a poté z drážek nabíječky vysuňte baterii
po stisknutí a přidržení tlačítka na baterii.
7
V. Příprava aku vrtačky
k použití
1. Baterii zasuňte do drážek v rukojeti aku vrtačky dle
obr.1, aby došlo k řádnému zajištění baterie.
2. Otočným prstencem pro nastavení režimu práce
(obr.1, pozice 14) nastavte požadovaný pracovní režim
následovně:
a) Pro režim vrtání do zdiva nastavte pracovní režim
vrtání s příklepem (symbol kladiva na prstenci).
b) Pro režim šroubování/utahování/povolování
nastavte pracovní režim šroubování (symbol vrutu na
prstenci).
c) Pro vrtání bez příklepu do dřeva, plastu a podobných
materiálů nastavte režim vrtání bez příklepu (sym-
bol vrtáku) na prstenci.
y Pro nastavení požadovaného režimu práce pootočte prs-
tencem (obr.1, pozice 14) tak, aby symbol odpovídajícího
pracovního režimu byl v místě šipky na těle vrtačky.
NASTAVENÍ OTÁČEK PRO PRACOVNÍ REŽIM
y Přepínačem rychlosti otáčení (obr.1, pozice 4) nastavte
rozsah otáček vzhledem k druhu prováděné práce.
a) Pro režim šroubování/utahování/povolování přepína-
čem nastavte nižší rozsah otáček otáčky (při nižších
otáčkách je větší pracovní síla). Při nastavení nižších
otáček je na přepínači viditelná číslice „1".
b) Pro režim vrtání přepínačem nastavte vyšší rozsah
otáček. Při nastavení vyšších otáček je na přepínači
viditelná číslice „2".
•
UPOZORNĚNÍ
y Přenastavení rychlostního stupně provádějte jen, pokud
se sklíčidlová hlava neotáčí.
VLOŽENÍ/VÝMĚNA NÁSTROJE
y Uchopením sklíčidlové hlavy do ruky a při otáčení
vřetena doleva stisknutím provozního spínače (obr.1,
pozice 12) dojde k otevření sklíčidla pro zasunutí stopky
nástroje. Stopku nástroje do sklíčidla zasuňte dostateč-
ně hluboko, aby nástroj mohl být sevřeným sklíčidlem
bezpečně zajištěn pro práci. Poté nástroj zajistěte sevře-
ním sklíčidla otáčením vřetena v opačném směru. Díky
