Sportime Turnier Aufbauanleitung Seite 16

Aufbauanleitung für Art.Nr./User manual, product code: 3503225
3. Austausch der Seiten- und
Eckpaneele
Abbildung/Figure 3

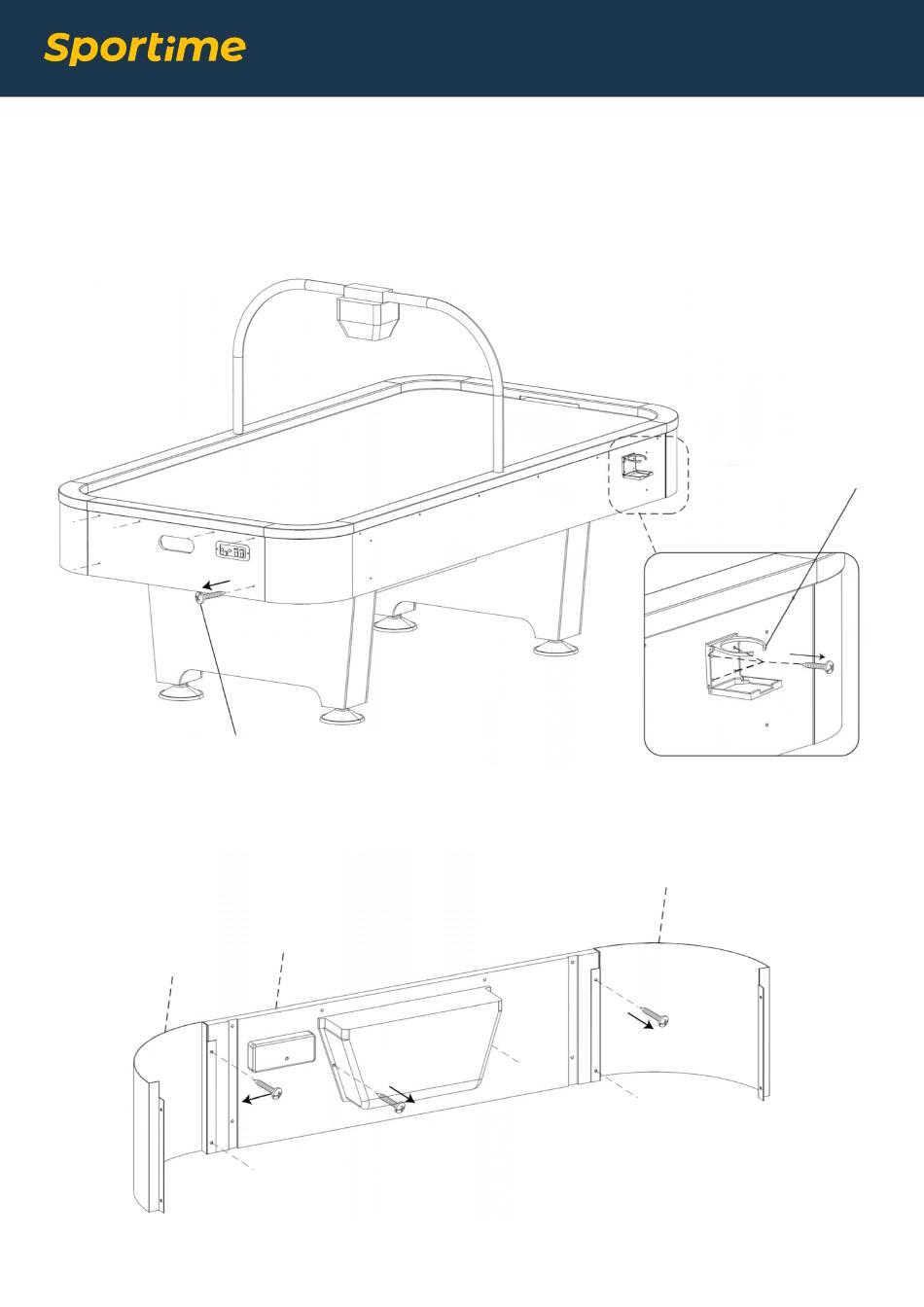

Entferne die Befestigungsschrauben der Seitenpaneele.
Remove the screws securing the side panel..
Abbildung/Figure 4
Entferne, wie auf dem Bild angezeigt, die Befestigungsschrauben des Seitenpaneels A1.
Entferne zusätzlich die Befestigungsschrauben des Puckkastens an dem Seitenpaneel A1.
As shown in the picture, remove the screws related to the side panel A1.
Additionally remove the screws securing the puck box to the side panel A1.
C1
16
c/o Sport-Thieme GmbH · Helmstedter Straße 40
38368 Grasleben, Germany · www.sportime.de
A1
3. Replacing the side plate and
side bent corner
Entferne den Getränkehalter.
Remove the drink holder.
C1
