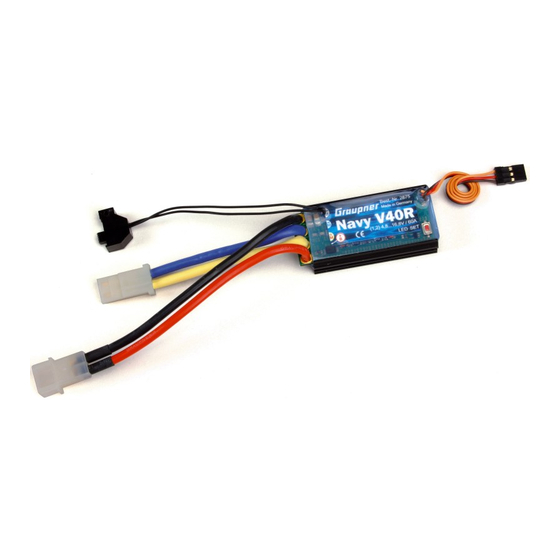

GRAUPNER Navy V40R Bedienungsanleitung
Verwandte Anleitungen für GRAUPNER Navy V40R
Inhaltszusammenfassung für GRAUPNER Navy V40R

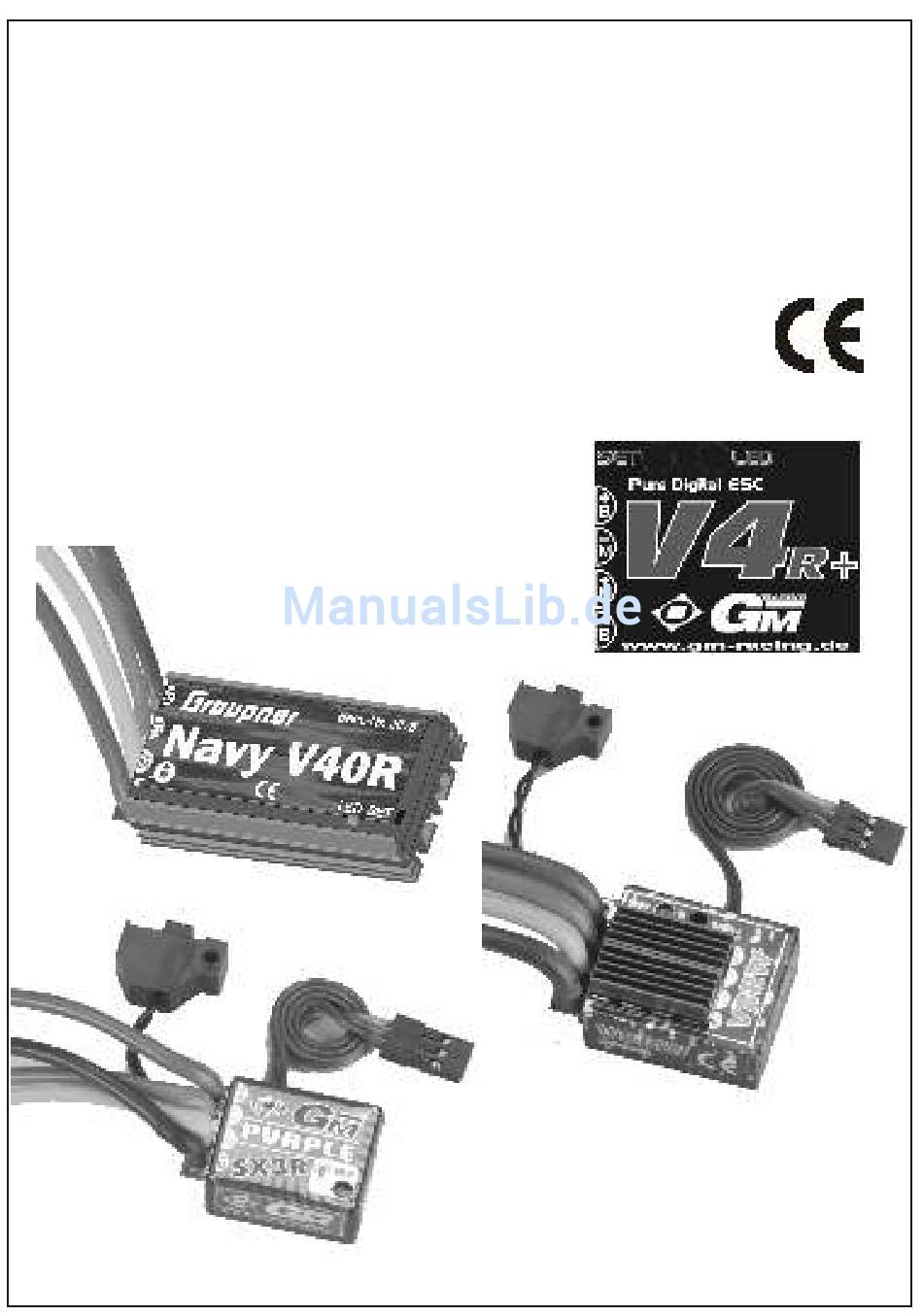

- Seite 1 Bedienungsanleitung Instruction Manual Notice d instructions VORWÄRTS, BREMSE UND RÜCKWÄRTS: Navy V40R V8RW V4R+ SX3R...
-
Seite 2: Gebrauchsanleitung
Herzlichen Glückwunsch zum Kauf Ihres Digital Fahrtenreglers. Mit diesem Regler setzt Dipl.-Ing. (FH) Ralf Helbing die Reihe seiner erfolgreichen Fahrtenregler fort, mit denen schon Welt- und Europameisterschaften, sowie nationale und internationale Titel gewonnen wurden. Wichtiger Hinweis: Bitte lesen Sie diese Anleitung vor Gebrauch Ihres neuen Fahrtenreglers sorgfältig durch. -
Seite 3: Inhaltsverzeichnis
Gebrauchsanleitung Englisch Derections Notice d´instructions Inhaltsverzeichnis Installation / Einbau des Reglers Anschluss des Reglers Einstellen auf den Sender Rückwärtsfunktion bei ..R - Reglern Zusatzfunktionen Technische Daten Anschluss eines FET-Servos Hinweise Warnhinweise Garantie... -
Seite 4: Anschluss Des Reglers
Installation / Einbau des Reglers ins Modell Nachdem Sie den Regler ausgepackt haben, überlegen Sie sich bitte, an welcher Stelle des Modells Sie ihn platzieren wollen. Wir empfehlen, den Regler möglichst tief zu platzieren. Beachten Sie dabei bitte, dass der Empfänger sowie die Empfängerantenne möglichst mehr als 3 cm Abstand zum Fahrtenregler, den dicken, stromführenden Kabeln sowie dem Akku haben sollte. -
Seite 5: Anschluss An Den Empfänger
Werkseinstellung (außer NavyV40R): BRKMIN 0%, BRKMAX 100%, AUTOBRK 0%, REVERSE 100%, Zeit bis Rückwärts: 98, Powerkurve: linear, Rückwärts bei Motorstillstand Werkseinstellung Navy V40R: BRKMIN 0%, BRKMAX 100%, AUTOBRK 0%, REVERSE 50%, Zeit bis Rückwärts: 4, Powerkurve: linear, Rückwärts bei Motorstillstand... -
Seite 6: Einschalten
Beachten Sie bitte immer folgende Reihenfolge: Einschalten: Einschalten: Ausschalten: Ausschalten: 1. Fernsteuerung einschalten 1. Regler ausschalten 2. Regler einstecken 2. Regler ausstecken 3. Regler einschalten 3. Fernsteuerung ausschalten Rückwärtsfunktion bei ...R Reglern Diese Fahrtenregler haben sowohl eine voll proportionale Bremse als auch einen voll proportionalen Rückwärtsgang. Es gibt verschiedene Möglichkeiten den Rückwärtsgang zu aktivieren: 1. -
Seite 7: Zusatzfunktionen
Rückwärtsfahren erlaubt. Bei Booten kann ein Abtauchen des Bootes durch Verringerung der maximalen Rückwärtsfahrt auf ca. 50% vermieden werden. (100% ab Werk, bei Navy V40R 50% ab Werk) (sinnvolle Werte: 30-100%) #5: Zeit bis rückwärts Die Zeitverzögerung für die Rückwärtsfahrt kann unabhängig von den anderen Rückwärtsgangfunktionen eingestellt werden. -
Seite 8: Programmieren Der Zusatzfunktionen Mit Dem Taster
3 kurzen Blinkzeichen und Motorstillstand akt. akt. akt. akt. kehrt zum Fahrmodus zurück. - Fertig! Technische Daten: Navy V40R V8RW SX3R V4R+ Betriebsspannung: 4,8-16,8V 4,8-12V 4,8-12V 4,8-12V R(DSon) in Ohm bei 25°C 2x0,001 2x0,0007 2x0,003 2x0,002 Strom kurzzeitig 10s... -
Seite 9: Anschluss Eines Fet-Servos
Anschluss eines FET-Servos Bei Verwendung eines FET-Servo mit zusätzlicher Spannungsversorgung, schließen Sie das blaue FET-Servo Kabel an Akku-Plus an. Oftmals wird eine Spule benötigt. Lesen Sie dazu die Hinweise des Servo - Herstellers. Hinweise: FBei unzureichender Kühlluftzufuhr kann es durch den Temperatursensor zu einer Abschaltung des Reglers kommen. -
Seite 10: Warnhinweise
Bedienungsanleitung, als auch die Bedingungen und Methoden bei Installation, Betrieb, Verwendung und Wartung des Fahrtenreglers können von der Fa. Graupner nicht überwacht werden. Daher übernimmt die Fa. Graupner keinerlei Haftung für Verluste, Schäden oder Kosten, die sich aus fehlerhafter Verwendung und Betrieb ergeben, oder in irgendeiner Weise damit zusammenhängen. -
Seite 30: Garantie
Garantia de meses meses Die Firma Graupner GmbH& Co. KG, Henriettenstr. 94-96, 73230 Kirchheim/Teck, Deutschland Die Firma Graupner GmbH& Co. KG, Henriettenstr. 94-96, 73230 Kirchheim/Teck, Deutschland gewährt ab dem Kaufdatum auf dieses Produkt eine Garantie von 24 Monaten. gewährt ab dem Kaufdatum auf dieses Produkt eine Garantie von 24 Monaten. - Seite 31 Servicestellen / Service / Service après-vente Servicestellen / Service / Service après-vente Graupner Zentralservice Graupner Zentralservice Graupner GmbH&Co.KG Graupner GmbH&Co.KG Postfach 1242 Postfach 1242 D-73230 Kirchheim/Teck D-73230 Kirchheim/Teck Tel.: (+49)(07021)722130 Tel.: (+49)(07021)722130 Servicehotline: Tel.: (+49)(01805)472876 Servicehotline: Tel.: (+49)(01805)472876 Mo-Fr 9.30-11.30 und 13.00-15.00Uhr Mo-Fr 9.30-11.30 und 13.00-15.00Uhr...
- Seite 32 (2006/95/CE) festgelegt sind. Zur Beurteilung des Erzeugnisses hinsichtlich elektromagnetischer Verträglichkeit wurden folgende Normen herangezogen: EN 61000-6-1 EN 61000-6-3 Diese Erklärung wird verantwortlich für den Hersteller/Importeur Graupner GmbH & Co. KG Henriettenstr. 94-96 73230 Kirchheim/Teck abgegeben durch 73230 Kirchheim/Teck, den 12.03.08 Hans Graupner Geschäftsführer...
