AZ-Touch MOD
Zuerst sollte die Buchsenleiste für das Display verlötet werden. Für beide
Display Varianten wurden Anschlussmöglichkeiten vorgesehen. Die folgende

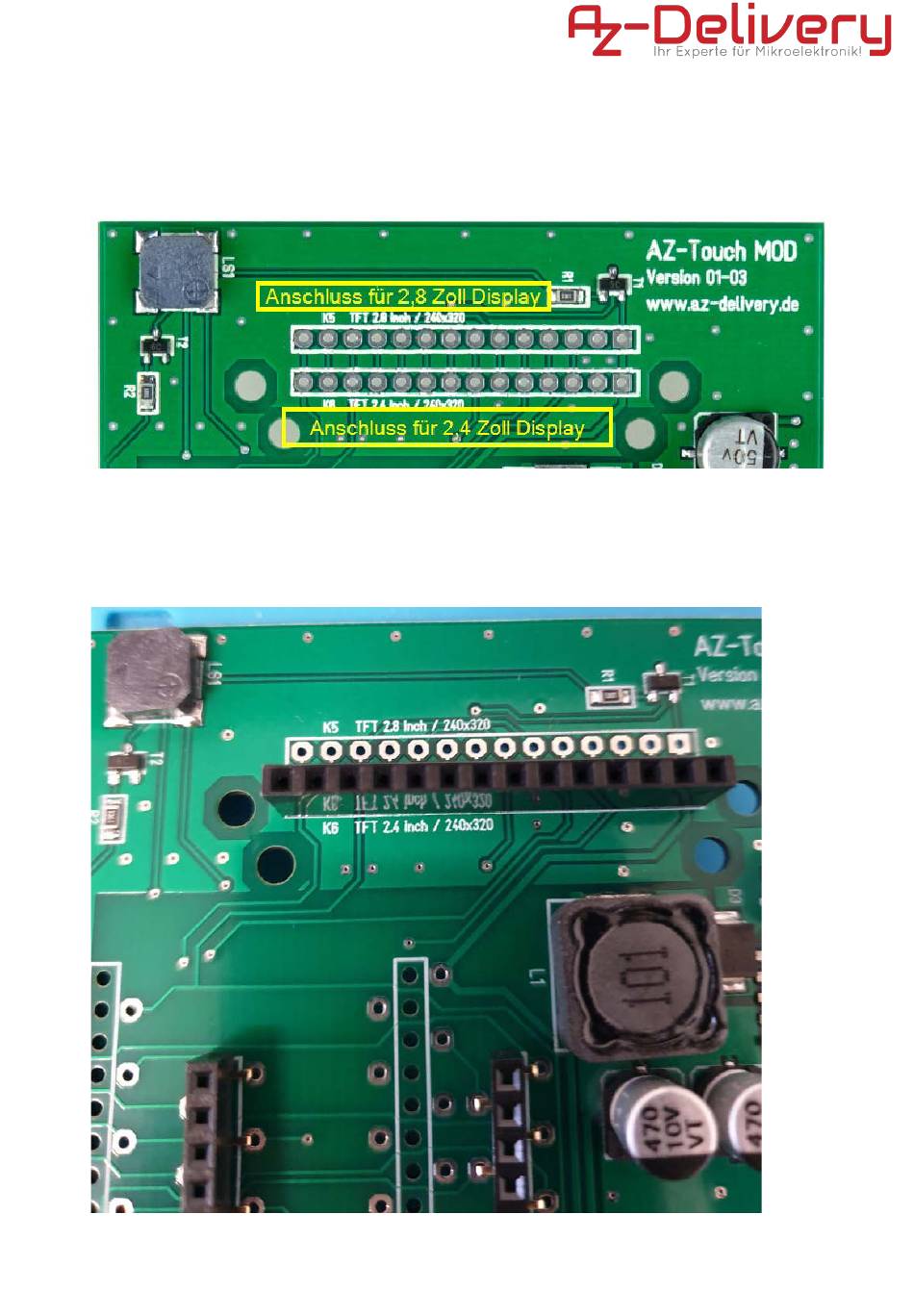

Abbildung zeigt die Anschlüsse für die Displays, wählen Sie den Anschluss der
zu Ihrer Displaygröße passt:
Stecken Sie die 14 Pin Buchsenleiste von der Oberseite durch und verlöten Sie
diese von der Unterseite.
