Bordscheiben
Zur Führung von Optibelt OMEGA/Optibelt OMEGA HP Zahn-
flachriemen sind die Zahnscheiben an einer oder beiden Seiten mit
Bordscheiben zu versehen.
Bei Achsabständen ≥ 8 d
wk
Bordscheiben auszurüsten.
Wir empfehlen die Verwendung von Standard Zahnscheiben. Ist
dies aus Konstruktionsgründen nicht möglich, können entsprechen-
de Zahnscheiben in Sonderausführungen eingesetzt werden.

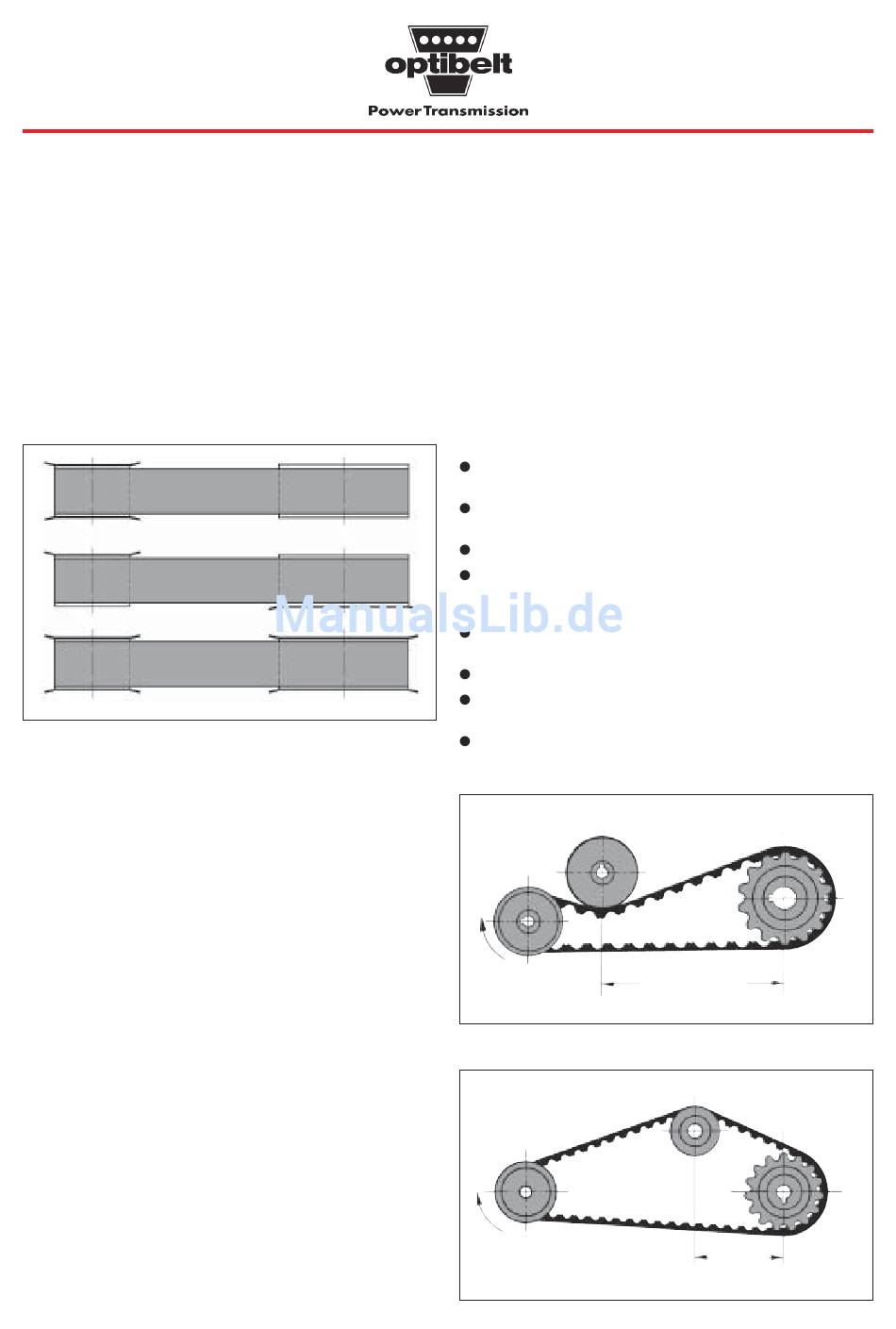

kleine Scheibe mit Bordscheiben beidseitig
Bordscheiben wechselseitig
beide Scheiben mit Bordscheiben beidseitig
54

Konstruktionshilfen

Bordscheiben/Spannrollen

sind die Zahnscheiben beidseitig mit
Maximale OMEGA Zahnflachriemenbreite
Die maximale Zahnflachriemenbreite sollte nicht breiter sein als
der Durchmesser der kleinsten im Antrieb befindlichen Zahn-
scheibe.
Spannrollen
Rollen sind Zahn- oder Flachscheiben, die innerhalb eines
Antriebssystems keine Leistung übertragen. Da sie zusätzliche
Biegespannung im Riemen erzeugen, sollten sie nach folgenden
Richtlinien eingesetzt werden:
Durchmesser der Spannrollen ≥ der kleinsten im Antrieb befind-
lichen Zahnscheibe
Breite der Spannrollen ≥ der im Antrieb befindlichen Zahn-
scheiben
Spannrollen immer im Leertrum anordnen
Innenspannrollen:
≤ 40 Zähne immer Zahnscheibe
> 40 Zähne Flachscheibe möglich
Als Außenrollen sind grundsätzlich Flachscheiben zu ver-
wenden, da sie auf dem Riemenrücken laufen
Flachscheiben keinesfalls ballig ausbilden
Spannrollen so anbringen, dass möglichst viele Zähne an der
kleinen Scheibe im Eingriff sind
Den Umschlingungswinkel an der Spannrolle möglichst
gering halten
Flachscheibe
möglichst weit
möglichst
nah
