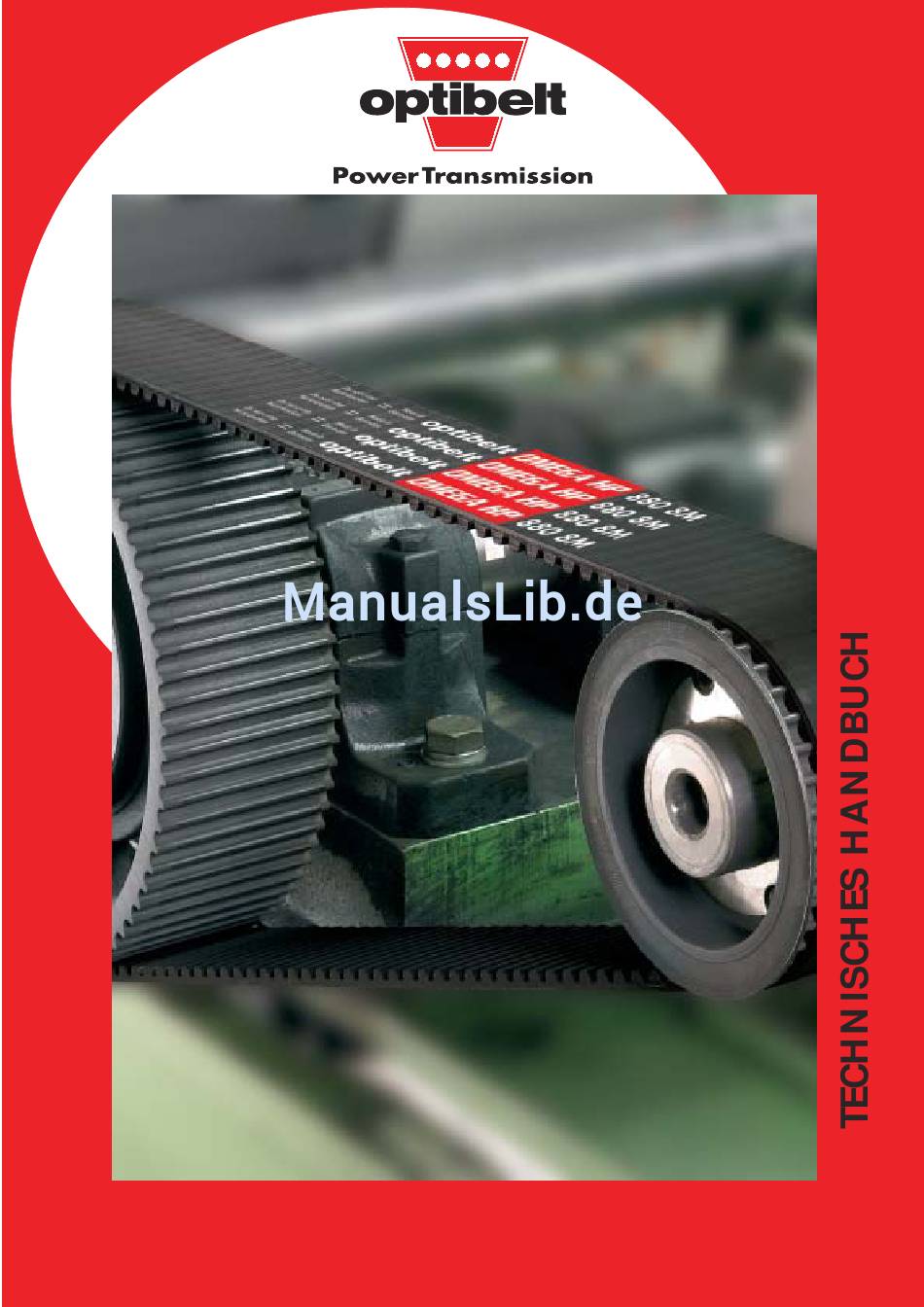

Seite 1
FÜR ANTRIEBE MIT OPTIBELT OMEGA HP UND OPTIBELT OMEGA ZAHNFLACHRIEMEN...
Seite 2
Scheiben ein- und austreten. Alle wichtigen Informationen, sowie die Methode zur Berechnung von Antrieben mit Optibelt OMEGA HP / OMEGA Zahnflach- riemen, sind in dem vorliegenden Hand- buch enthalten. Bei weiter gehenden Fragen steht Ihnen der kostenlose Service unserer...
Antriebe. Verbesserte Werkstoffe und eine optimierte Material- kombination bilden die Grundlage für dieses sehr hohe Leistungs- spektrum. Die Geometrie des Optibelt OMEGA HP ist auf die gängigen Zahnscheiben mit Rundbogen-Profil abgestimmt. Das optimierte Zahnflachriemenprofil bietet eine optimale Abstützung des Zahnes in der Scheibenlücke.
Drehzahlen und hoher Vorspannung der Ge- räuschpegel weiter reduziert werden. Lebensdauer Dynamische Prüfungen mit Optibelt OMEGA HP ergeben bis zu 18fach höhere Laufzeiten im Vergleich zu Standard-Zahnflach- riemen. Dies hat eine wesentlich höhere Betriebssicherheit und Antriebsfunktion zur Folge.
1160 Standardbreiten: 20 mm, 30 mm, 50 mm, 85 mm (weitere Abmessungen und Sonderbreiten auf Anfrage) Bestellbeispiel: 1200 = 1200 mm Wirklänge 8M HP = Profil und Ausführung Zahnflachriemen: Optibelt OMEGA HP 1200 8M HP 20 = 20 mm Riemenbreite...
Seite 9
Standardbreiten: 40 mm, 55 mm, 85 mm, 1 15 mm, 170 mm (weitere Abmessungen und Sonderbreiten auf Anfrage) Bestellbeispiel: 1400 = 1400 mm Wirklänge 14M HP = Profil und Ausführung Zahnflachriemen: Optibelt OMEGA HP 1400 14M HP 55 = 55 mm Riemenbreite...
Seite 10
OMEGA Aufbau Die leistungsstarken Optibelt OMEGA Zahnflachriemen sind das Ergebnis einer konsequenten Weiterentwicklung. Die vielfältigen Erfahrungen mit dem Optibelt ZR und dem Optibelt HTD wurden in Rücken dieser Riemengeneration umgesetzt. Endlose Optibelt OMEGA Zahnflachriemen setzen Akzente für synchrone Leistungs- und Positionierantriebe.
Seite 11
368 2M 188 2M 370 2M 200 2M 426 2M 216 2M 448 2M Standardbreiten: 3 mm, 6 mm, 9 mm Bestellbeispiel: 180 = 180 mm Wirklänge 2M = Profil Zahnflachriemen: Optibelt OMEGA 180 2M 6 = 6 mm Riemenbreite...
Seite 12
255 3M 495 3M 1062 3M 1062 267 3M 501 3M 1569 3M 1569 Standardbreiten: 6 mm, 9 mm, 15 mm Bestellbeispiel: 150 = 150 mm Wirklänge 3M = Profil Zahnflachriemen: Optibelt OMEGA 150 3M 15 15 = 15 mm Riemenbreite...
Seite 13
965 5M 565 5M 980 5M 575 5M 1000 5M 1000 580 5M 1035 5M 1035 Standardbreiten: 9 mm, 15 mm, 25 mm Bestellbeispiel: 1200 = 1200 mm Wirklänge = Profil Zahnflachriemen: Optibelt OMEGA 1200 5M 15 = 15 mm Riemenbreite...
Seite 14
1360 8M 1360 1400 8M 1400 896 8M 912 8M 1424 8M 1424 Standardbreiten: 20 mm, 30 mm, 50 mm, 85 mm Bestellbeispiel: 1200 = 1200 mm Wirklänge = Profil Zahnflachriemen: Optibelt OMEGA 1200 8M 50 = 50 mm Riemenbreite...
Seite 15
1400 14M 1400 2100 14M 2100 2800 14M 2800 Standardbreiten: 40 mm, 55 mm, 85 mm, 1 15 mm, 170 mm Bestellbeispiel: 1400 = 1400 mm Wirklänge 14M = Profil Zahnflachriemen: Optibelt OMEGA 1400 14M 55 = 55 mm Riemenbreite...
Berechnung /optibelt Belastungsfaktoren optibelt OMEGA HP OMEGA Gesamtbelastungsfaktor c Grundbelastungsfaktor c Der Gesamtbelastungsfaktor c setzt sich aus dem Grund- Der Grundbelastungsfaktor c berücksichtigt die tägliche Betriebs- belastungsfaktor c und zwei weiteren Zuschlägen c und c dauer und die Art der Antriebs- und Arbeitsmaschine. Da es nicht zusammen.
0,80 sollte bei häufigem Einsatz der Bremse mit dem Brems- Profil 5M > 1190 ≤ 1610 0,90 moment ebenso verfahren werden. Die Optibelt > 1610 ≤ 1890 0,95 Wirklänge [mm] Anwendungstechnik steht Ihnen bei Rückfragen gerne > 1890 ≤ 2450 1,00 zur Verfügung.
= 1,6 aus Tabelle 2 Seite 19 aus Tabelle 3 Seite 19 Berechnungsleistung = P · c = 18,5 · 1,6 = 29,6 kW Zahnflachriemenprofil Optibelt OMEGA HP aus Diagramm 1 Seite 16 Type 8M Übersetzung 2850 = 1,557 1830 Zähnezahlen der Zahnscheiben...
Seite 22
-Wert und ggf. damit zu multiplizierender Breitenkorrektur- für 30 mm Breite = 19,68 · 1,58 = 31,09 kW faktor siehe Seiten 24 bis 30 Auslegung: 1 Optibelt OMEGA HP Zahnflachriemen 1200 8M HP 30 1 Optibelt ZRS Zahnscheibe 36 8M 1 Optibelt ZRS Zahnscheibe...
Es hat sich gezeigt, dass allgemeine Vorspannungsangaben, z.B. die „Daumendruckmethode“, nicht geeignet sind, Antriebe opti- mal zu spannen, um sie wirtschaftlich voll ausnutzen zu können. Daher empfiehlt sich, mit den folgenden Optibelt Formeln die erforderliche statische Vorspannung individuell für jeden Antrieb zu berechnen.
/optibelt optibelt OMEGA HP OMEGA Der Antrieb ist auszulegen mit: — Optibelt OMEGA HP Zahnflachriemen 1200 8M HP 30 — Optibelt ZRS Zahnscheibe 36-8M-30 (zylindrische Bohrung) — Optibelt ZRS Zahnscheibe 56-8M-30 (zylindrische Bohrung) Antriebsmaschine Elektromotor P = 18,5 kW Arbeitsmaschine...
Seite 25
Leistungswerte Zahnflachriemen 8M optibelt OMEGA HP Nennleistung P [kW] für Profil und Ausführung 8M HP und Zahnflachriemenbreite 20 mm Zähnezahl der kleinen Zahnscheibe z Drehzahl der kleinen Zahnscheibe Wirkdurchmesser der kleinen Zahnscheibe d [mm] [min 56,02 61,12 66,21 71,30 76,39 81,49 86,58 91,67 96,77 101,86 112,05 122,23 132,43 142,60 162,97 183,35 203,72...
Seite 26
Leistungswerte Zahnflachriemen 14M optibelt OMEGA HP Nennleistung P [kW] für Profil und Ausführung 14M HP und Zahnflachriemenbreite 40 mm Zähnezahl der kleinen Zahnscheibe z Drehzahl der kleinen Zahnscheibe Wirkdurchmesser der kleinen Zahnscheibe d [mm] [min 124,78 129,23 133,69 142,60 151,52 160,43 169,34 178,25 187,17 196,08 204,99 213,90 231,73 249,55 285,21 320,86 356,51...
Seite 27
Leistungswerte Zahnflachriemen 2M optibelt OMEGA Nennleistung P [W] für Profil und Ausführung 2M und Zahnflachriemenbreite 9 mm Zähnezahl der kleinen Zahnscheibe z Drehzahl der kleinen Zahnscheibe Wirkdurchmesser der kleinen Zahnscheibe d [mm] [min 6,37 7,64 8,91 10,19 11,46 12,73 15,28...
Seite 28
Leistungswerte Zahnflachriemen 3M optibelt OMEGA Nennleistung P [W] für Profil und Ausführung 3M und Zahnflachriemenbreite 9 mm Zähnezahl der kleinen Zahnscheibe z Drehzahl der kleinen Zahnscheibe Wirkdurchmesser der kleinen Zahnscheibe d [mm] [min 9,55 11,46 13,37 15,28 17,19 19,10 22,92...
Seite 29
Leistungswerte Zahnflachriemen 5M optibelt OMEGA Nennleistung P [W] für Profil und Ausführung 5M und Zahnflachriemenbreite 9 mm Zähnezahl der kleinen Zahnscheibe z Drehzahl der kleinen Zahnscheibe Wirkdurchmesser der kleinen Zahnscheibe d [mm] [min 22,28 25,46 28,65 31,83 38,20 44,56 50,93...
Seite 30
Leistungswerte Zahnflachriemen 8M optibelt OMEGA Nennleistung P [kW] für Profil und Ausführung 8M und Zahnflachriemenbreite 20 mm Zähnezahl der kleinen Zahnscheibe z Drehzahl der kleinen Zahnscheibe Wirkdurchmesser der kleinen Zahnscheibe d [mm] [min 56,02 61,12 66,21 71,30 76,39 81,49 86,58...
Seite 31
Leistungswerte Zahnflachriemen 14M optibelt OMEGA Nennleistung P [kW] für Profil und Ausführung 14M und Zahnflachriemenbreite 40 mm Zähnezahl der kleinen Zahnscheibe z Drehzahl der kleinen Zahnscheibe Wirkdurchmesser der kleinen Zahnscheibe d [mm] [min 124,78 129,23 133,69 142,60 151,52 160,43 169,34 178,25 187,17 196,08 204,99 213,90 231,73 249,55 285,21 320,86 356,51...
0,024 0,035 0,058 0,100 Optibelt OMEGA HP und Optibelt OMEGA Zahnflachriemen werden standardmäßig in Schleifklasse G2 (Höhentoleranz ±0,25 mm) hergestellt. Auf Wunsch ist die Schleifklasse G1 (±0,13 mm) machbar. Breitentoleranz Standard-Riemenbreite Zulässige Toleranz [mm] der Zahnriemenbreite für Optibelt OMEGA HP/Optibelt OMEGA Wirklänge...
® Zahnscheiben für zylindrische Bohrung Ausf. 1F Ausf. 6F Ausf. 6 Type 3M – Teilung 3 mm für Riemenbreite 6 mm (Keine Lagerware) Vor- Fertig- Anzahl Aus- bohrung bohrung Gewicht Bezeichnung Material der Zähne führung [mm] [mm] [mm] [mm] [mm] [mm] [≈...
Seite 38
® Zahnscheiben für zylindrische Bohrung Ausf. 1F Ausf. 6F Ausf. 6 Ausf. 6W Type 3M – Teilung 3 mm für Riemenbreite 15 mm Vor- Fertig- Anzahl Aus- bohrung bohrung Gewicht Bezeichnung Material der Zähne führung [mm] [mm] [mm] [mm] [mm] [mm] [≈...
Seite 39
® Zahnscheiben für zylindrische Bohrung Ausf. 6F Ausf. 6W Ausf. 6 Type 5M – Teilung 5 mm für Riemenbreite 15 mm Vor- Fertig- Anzahl Aus- bohrung bohrung Gewicht Bezeichnung Material der Zähne führung [mm] [mm] [mm] [mm] [mm] [mm] [≈ kg] [mm] [mm] 12-5M-15...
Seite 40
® Zahnscheiben für zylindrische Bohrung Ausf. 6F Ausf. 6WF Ausf. 6A Type 8M – Teilung 8 mm für Riemenbreite 20 mm Vor- Fertig- Anzahl Aus- bohrung bohrung Gewicht Bezeichnung Material der Zähne führung [mm] [mm] [mm] [mm] [mm] [mm] [mm] [≈...
Seite 41
® Zahnscheiben für zylindrische Bohrung Ausf. 6F Ausf. 10WF Ausf. 10A Type 8M – Teilung 8 mm für Riemenbreite 50 mm Vor- Fertig- Anzahl Aus- bohrung bohrung Gewicht Bezeichnung Material der Zähne führung [mm] [mm] [mm] [mm] [mm] [mm] [mm] [≈...
Seite 42
® Zahnscheiben für zylindrische Bohrung Ausf. 6F Ausf. 6WF Ausf. 6A Ausf. 10WF Ausf. 10A Type 14M – Teilung 14 mm für Riemenbreite 40 mm Vor- Fertig- Anzahl Aus- bohrung bohrung Gewicht Bezeichnung Material der Zähne führung [mm] [mm] [mm] [mm] [mm] [mm]...
Seite 43
® Zahnscheiben für zylindrische Bohrung Ausf. 6F Ausf. 10WF Ausf. 10A Type 14M – Teilung 14 mm für Riemenbreite 85 mm Vor- Fertig- Anzahl Aus- bohrung bohrung Gewicht Bezeichnung Material der Zähne führung [mm] [mm] [mm] [mm] [mm] [mm] [mm] [≈...
Seite 44
® Zahnscheiben für zylindrische Bohrung Ausf. 6F Ausf. 10W Ausf. 10A Type 14M – Teilung 14 mm für Riemenbreite 170 mm Vor- Fertig- Anzahl Aus- bohrung bohrung Gewicht Bezeichnung Material der Zähne führung [mm] [mm] [mm] [mm] [mm] [mm] [mm] [≈...
® Zahnscheiben für Taper-Buchsen Ausf. 8F Ausf. 7a Type 5M – Teilung 5 mm für Riemenbreite 15 mm Gewicht Anzahl Aus- Mate- Taper- ohne Bezeichnung führung rial [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] Buchse Buchse Zähne [≈...
Seite 46
® Zahnscheiben für Taper-Buchsen Ausf. 5F Ausf. 8F Ausf. 8WF Ausf. 8W Ausf. 8A Ausf. 3F Ausf. 4F Type 8M – Teilung 8 mm für Riemenbreite 20 mm Gewicht Anzahl Aus- Mate- Taper- ohne Bezeichnung führung rial [mm] [mm] [mm] [mm] [mm] [mm]...
Seite 47
® Zahnscheiben für Taper-Buchsen Ausf. 4F Ausf. 5F Ausf. 9WF Ausf. 4 Ausf. 9W Ausf. 9A Ausf. 7A Type 8M – Teilung 8 mm für Riemenbreite 50 mm Gewicht Anzahl Aus- Mate- Taper- ohne Bezeichnung führung rial [mm] [mm] [mm] [mm] [mm] [mm]...
Seite 48
® Zahnscheiben für Taper-Buchsen Ausf. 4F Ausf. 9WF Ausf. 9W Ausf. 9A Ausf. 7A Type 14M – Teilung 14 mm für Riemenbreite 40 mm Gewicht Anzahl Aus- Mate- Taper- ohne Bezeichnung führung rial [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm]...
Seite 49
® Zahnscheiben für Taper-Buchsen Ausf. 4F Ausf. 9WF Ausf. 9W Ausf. 9A Ausf. 3A Type 14M – Teilung 14 mm für Riemenbreite 85 mm Gewicht Anzahl Aus- Mate- Taper- ohne Bezeichnung führung rial [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm]...
Seite 50
® Zahnscheiben für Taper-Buchsen Ausf. 4F Ausf. 9W Ausf. 9A Type 14M – Teilung 14 mm für Riemenbreite 170 mm Gewicht Anzahl Aus- Mate- Taper- ohne Bezeichnung führung rial [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] Buchse Buchse Zähne [≈...
Zahnscheiben Empfohlene Sonderausführungen Ausführung OB Ausführung EB Ausführung ZB Ausführung OBN Ausführung EBN Ausführung ZBN Werkstoffe Erklärungen der Abkürzungen Stahl, Grauguss, Aluminium; = ohne Bordscheibe weitere Werkstoffe auf Anfrage = eine Bordscheibe Für die Geschwindigkeit > 30 m/s keine Gussscheiben = zwei Bordscheiben mehr verwenden! OBN = ohne Bordscheibe mit Nabe...
Zahnscheiben Maße und Toleranzen Zulässige Abweichung des Zahnabstandes Scheibenbreite Die zulässigen Abweichungen des Zahnabstandes zwischen zwei Type Scheiben- Scheiben- Kleinste Scheibenbreite aufeinander folgenden Zähnen und für die Summe der Abweichun- breiten- nennbreite mit Bord- ohne Bord- gen innerhalb eines 90°-Bogens einer Scheibe sind in der folgen- bezeichnung scheiben b * scheiben b...
Seite 54
Zahnscheiben Maße und Toleranzen Auswuchten Parallelität Allseitig bearbeitete Stahlscheiben brauchen nicht ausgewuchtet Die Zähne sollen zur Achse der Bohrung parallel verlaufen mit zu werden, wenn die Umfangsgeschwindigkeit unter 30 m/s liegt. einer Abweichung von höchstens 0,001 mm pro Millimeter Breite. Graugussscheiben für mittlere Geschwindigkeiten sollten wie folgt statisch ausgewuchtet werden.
Konstruktionshilfen Bordscheiben/Spannrollen Bordscheiben Maximale OMEGA Zahnflachriemenbreite Zur Führung von Optibelt OMEGA/Optibelt OMEGA HP Zahn- Die maximale Zahnflachriemenbreite sollte nicht breiter sein als flachriemen sind die Zahnscheiben an einer oder beiden Seiten mit der Durchmesser der kleinsten im Antrieb befindlichen Zahn- Bordscheiben zu versehen.
Richtlinien aufzubringen. Weitere Kontrollen nach der Monta- ge sind nicht notwendig. Spannrollen Spannrollen sind zu vermeiden. Sollte dies nicht möglich sein, so sind unsere Empfehlungen auf Seite 54 dieses Handbuches zu beachten. falsch Wartung Optibelt OMEGA Zahnflachriemen sind beim Einsatz unter normalen Umweltbedingungen wartungsfrei.
Seite 57
Konstruktionshilfen Störung – Ursache – Abhilfe Störung Ursache Abhilfe Starker Verschleiß an der belaste- Fehlerhafte Riemenspannung Spannung korrigieren ten Zahnflanke des Riemens Teilungsfehler Profilkontrolle, evtl. Austausch Überbelastung Breitere Riemen mit höherer Über- tragungsleistung einsetzen Übermäßiger Verschleiß im Zu große Riemenspannung Spannung reduzieren Zahngrund des Riemens Antrieb zu schwach ausgelegt...
Seite 58
Datenblatt zur Berechnung/Überprüfung von Antrieben mit und optibelt Zahnflachriemen optibelt OMEGA HP OMEGA Firma: Straße/Postfach: PLZ/Ort: Sachbearbeiter: Abteilung: Datum: Telefon: Fax: E-Mail: ausgelegt mit für Versuch neuer Antrieb Wirklänge Type Breite Fabrikat für Nullserie bestehender Antrieb für Serie Bedarf __________ Stück/Jahr...
Seite 61
Das Optibelt Angebot richtet sich ausschließlich an den Fachhandel. Optibelt empfiehlt den Einsatz von seinen Produkten ausschIießlich entsprechend den Hinweisen in den Optibelt Dokumentationen. Optibelt lehnt jegliche Haftung ab, wenn Produkte in Applikationen eingesetzt werden, für welche sie nicht entwickelt bzw. hergestellt wurden.
