VERSTÄRKERSONDE UND TONGENERATOR

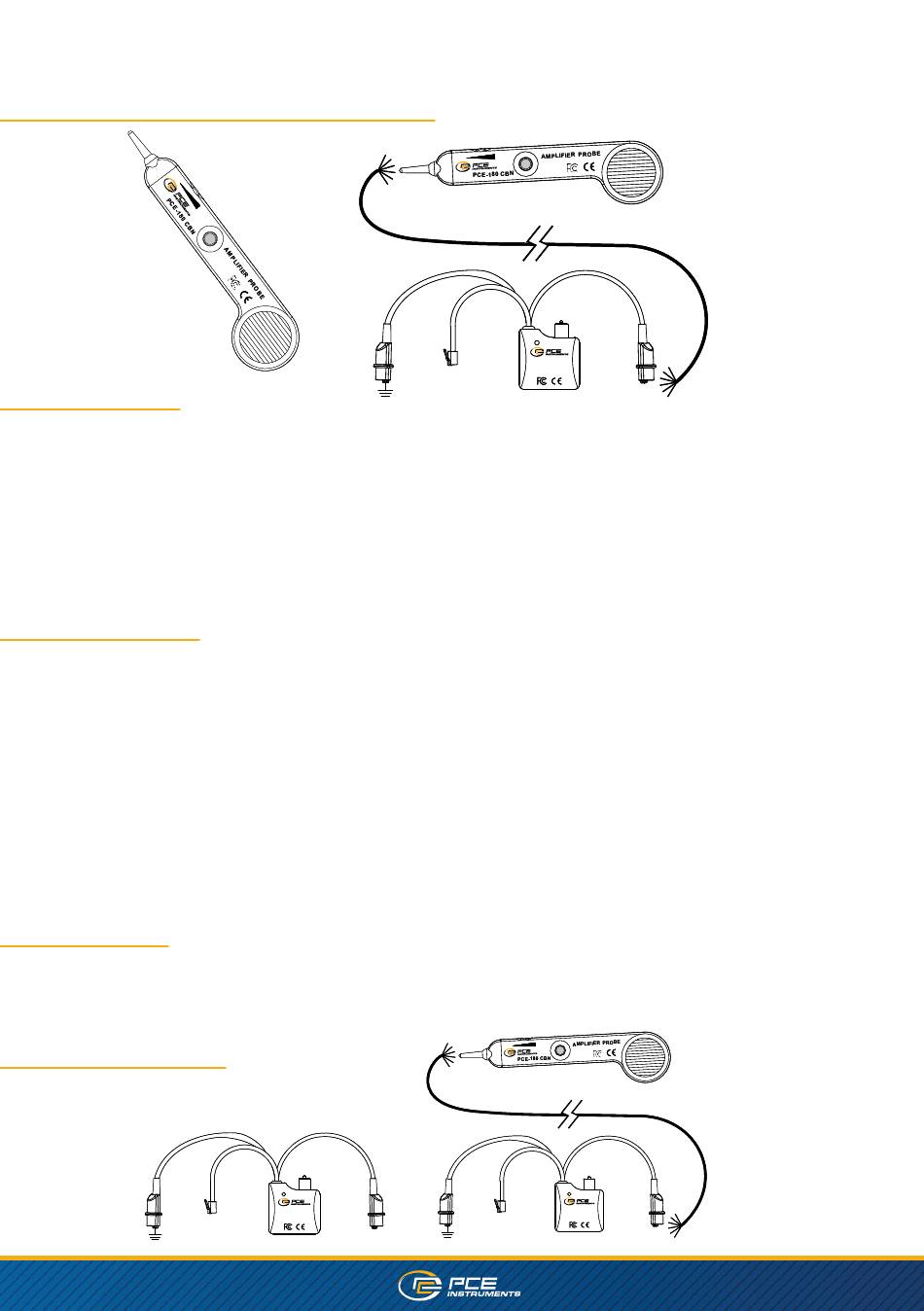

Abbildung 1
MERKMALE
»
Die Amplifier Probe dient der Identifizierung und Verfolgung von Drähten oder Kabeln innerhalb einer Gruppe, ohne die
Isolierung zu beschädigen.
»
Funktioniert mit jedem Tongenerator, um Drähte zu identifizieren.
»
Lautstärkeregler für erhöhte Empfindlichkeit und anpassbar an die Arbeitsumgebung.
»
Die versenkte ON/OFF-Taste verhindert das Entladen der Batterie.
»
Die Stromversorgung erfolgt über eine 9V-Batterie mit einer Lebensdauer von ca. 100 Stunden.
»
Eine Steckerbuchse ist für Kopfhörer oder Kopfhörer vorgesehen
ANLEITUNGEN
1. Anschließen des Tongenerators.
In abgeschlossenen Arbeitskabeln:
Verbinden Sie eine Messleitung mit einer abgeschlossenen Leitung und die andere Messleitung mit der Erde oder der
Geräteerde. (Siehe Abbildung 2)
In nicht abgeschlossenen oder nicht funktionierenden Kabeln:
Schließen Sie eine Messleitung an eine nicht abgeschlossene Leitung und die andere Messleitung an eine andere nicht
abgeschlossene Leitung an.
2. Drücken Sie den runden, federbelasteten Ein/Aus-Knopf der Verstärkersonde. Der Lautstärkeregler kann an die
jeweilige Umgebung angepasst werden. Die Lautstärke kann erhöht werden, um Rauschen zu überwinden, oder verringert
werden, um Störungen zu reduzieren.
3. Berühren Sie mit der Spitze der Verstärkersonde die Isolierung jedes verdächtigen Leiters.
4. Der Empfang des Tons ist am lautesten auf dem betreffenden Draht.
5. Die Steckerbuchse ist für den Anschluss an Kopf- oder Handapparate vorgesehen.
WARTUNG
Die Verstärkersonde ist bis auf den Batteriewechsel wartungsfrei. Entfernen Sie die Schraube aus dem Batteriefach, er-
setzen Sie die 9V-Batterie und bauen Sie sie wieder zusammen. Die Garantie beschränkt sich ausschließlich auf die Repa-
ratur oder den Ersatz keine Garantie für die Marktgängigkeit, die Eignung für einen bestimmten Zweck oder Folgeschäden.
KLANGERZEUGER
Abbildung 3
