Montage und Inbetriebnahme
Aufbau des Lenkers
1.
Stellen Sie den scuddy SlimV4 auf einen trockenen, ebenen und festen Untergrund.
2.
Ziehen Sie den Vorbau nach oben und falten Sie den Lenker (34) hoch, bis der
Klappmechanismus für den Lenker hörbar einrastet. Achten Sie darauf, dass der Brems- und Kabelbaum
(27) nicht eingeklemmt wird.
3.
Schließen Sie den Hebel am Faltmechanismus (22) nach oben. Der Lenker ist nun in aufrechter
Position fest verankert.
VORSICHT!- Verletzungsgefahr im Bereich des Klappmechanismus! Achten Sie darauf, dass die Finger
nicht eingeklemmt werden!
4.
Um die Höhe des Lenkers einzustellen, öffnen Sie den Schnellspanner (11). Stellen Sie den Lenker
auf eine angenehme Höhe ein. Achten Sie darauf, dass er gerade bleibt und nicht zu weit herausgezogen
wird (die Höhe darf nicht über die Sicherheitslinie am Vorbau hinausgehen).
ACHTUNG! Achten Sie beim Herausziehen des Lenkers darauf, dass die Stecker des Kabelbaums nicht
auseinandergezogen werden und dass sich die Kabel nicht in den Verriegelungshebeln verfangen.
5.
Schließen Sie den Schnellspannverschluss wieder. Achten Sie auf den sicheren und festen Sitz des
Schnellspannverschlusses!
Abklappbarer Lenker
1.
Entnehmen Sie den Sattel samt Sattelstange, indem Sie Ihn durch Druck auf den
Druckknopf, welcher die Sattelstange entriegelt.
2.

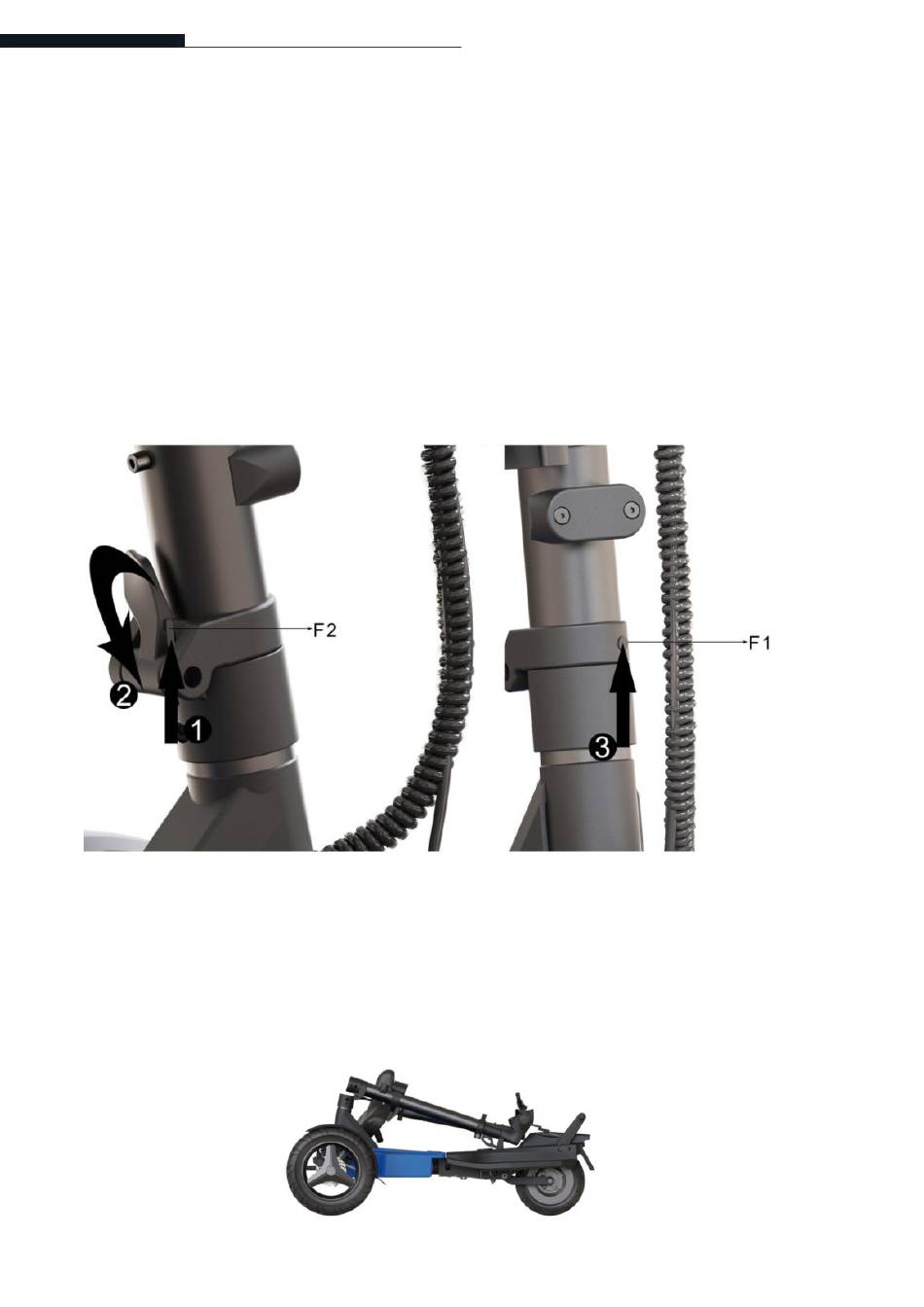

Stellen Sie die Höhe des Lenkers durch Öffnen des Schnellverschlusses (11) auf die
niedrigste Höhe ein. Halten Sie den Klapphebel mit dem Finger fest und drücken Sie
gleichzeitig den Knopf F2, um den Klapphebel nach unten zu ziehen, und drücken Sie
dann den Knopf F1 an der Vorderseite, um den Klappmechanismus (22) zu lösen. Jetzt
können Sie den Lenker umklappen.
3.
Stecken Sie den Haken (10) in den Gegenhakenhalter (35) am Trittbrett, um den Lenker
während des Transports zu fixieren. Wenn Sie den scuddy SlimV4 in einem Karton
verpacken, befestigen Sie den Haken mit dem Hakenhalter mit einem Gurt, damit er sich
während des Transports nicht im Karton bewegt.
