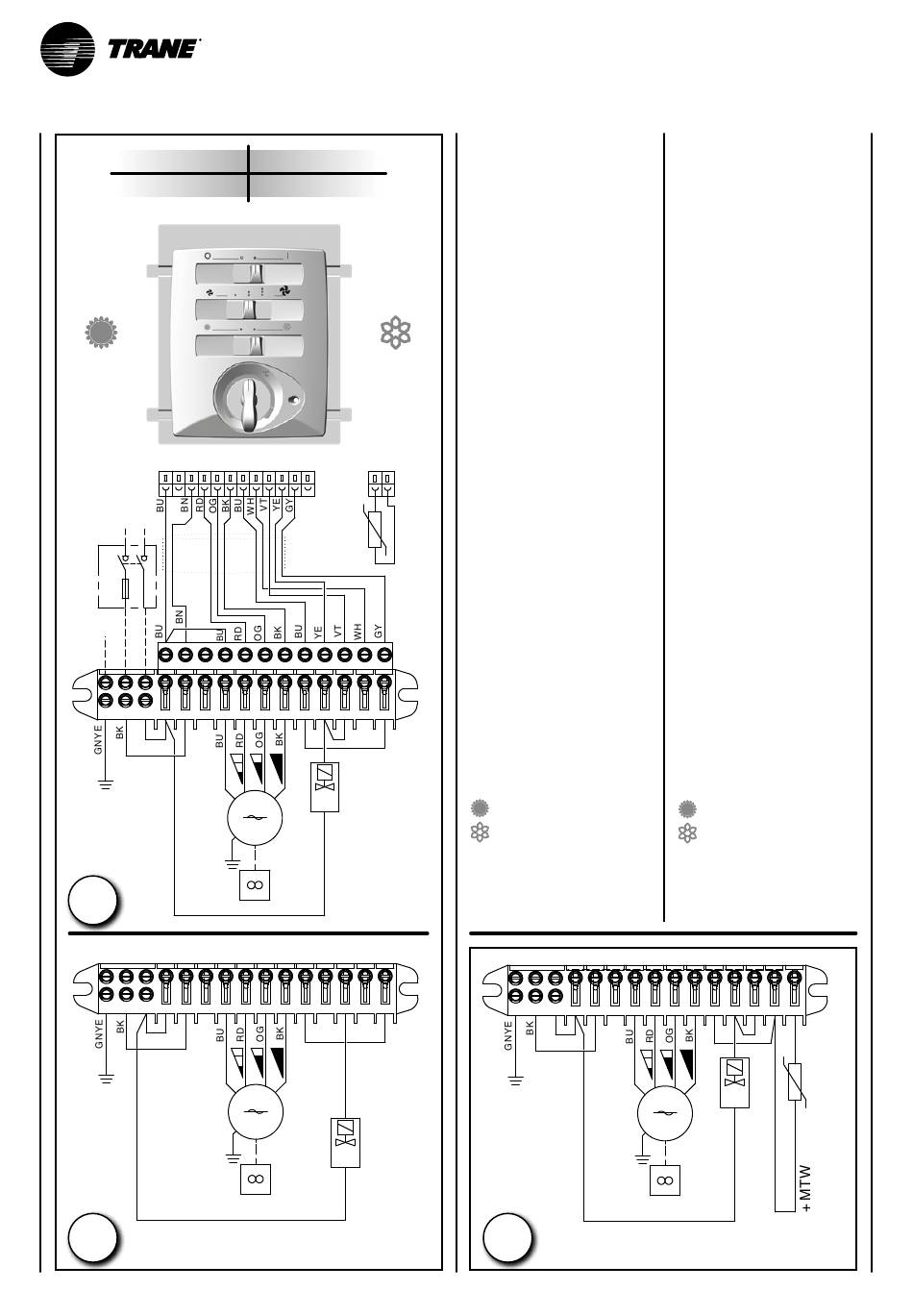

"UT" type thermostat
Cod. 9066301T
COMANDO ELETTRICO
CON TERMOSTATO
ELETTRONICO
Idoneo per il controllo termostatico
(ON-OFF) del ventilatore o della/e
valvola/e acqua.
Possibilità di controllo termostatico
(ON-OFF) di una valvola sull'acqua
fredda e di una valvola sull'acqua cal-
da o resistenza elettrica.
Può ricevere il termostato di minima
MTW che, nel ciclo invernale, arre-
sta il ventilatore se la temperatura
dell'acqua è inferiore a 30 °C e lo fa
ripartire quando questa raggiunge i
38 °C.
Durante il funzionamento estivo, con
ventilatore in OFF, un timer metterà
in funzione la ventilazione per 2 minuti
ogni 15 minuti.
- Alimentare
con linea elettrica monofase
230V 50Hz rispettando
le posizioni di neutro (N)
e quella di linea (L).
CT
Ricordarsi di allacciare la messa
a terra (PE).
- Tramite l'interruttore (0-1)
accendere il comando.
- Tramite il commutatore
FCT
scegliere la velocità.
- Tramite il deviatore
scegliere la stagione di esercizio:
= riscaldamento
= raffrescamento
- Con la manopola del termostato
settare la temperatura ambiente
desiderata.
PE
L
N
FCT
BU
B
+MTW
"UT" type thermostat
Code 9066301T
ELECTRIC CONTROL UNIT
WITH ELECTRONIC
THERMOSTAT
For the thermostatic control (ON/OFF)
of the fan or water valve(s).
Possibility of thermostatically controlling
(ON/OFF) a water valve on the cold
water piping and a valve on the hot
water piping or an electric heater.
Can be connected to the low tem-
perature cut-out thermostat MTW;
during operation in winter mode, this
shuts down the fan if the water tem-
perature falls below 30 °C and starts
it up again when it reaches 38 °C.
During summer operation with the fan
OFF, a timer activates the fan for two
minutes every 15 minutes.
- Connect to a single phase
230V 50Hz power line,
respecting the neutral (N)
and line (L) positions
and connecting the earth (PE).
- Turn on the control unit
via the O/I switch.
- Use the selector to set
the required speed.
- Use the deviator to select
the season operating mode:
= heating
= cooling
- Use the thermostat knob
to select the required room
temperature.
4
5
6
7
8
9
10
11
12
Y1
M
Y2
230V
50Hz
13
14
15
FCT
