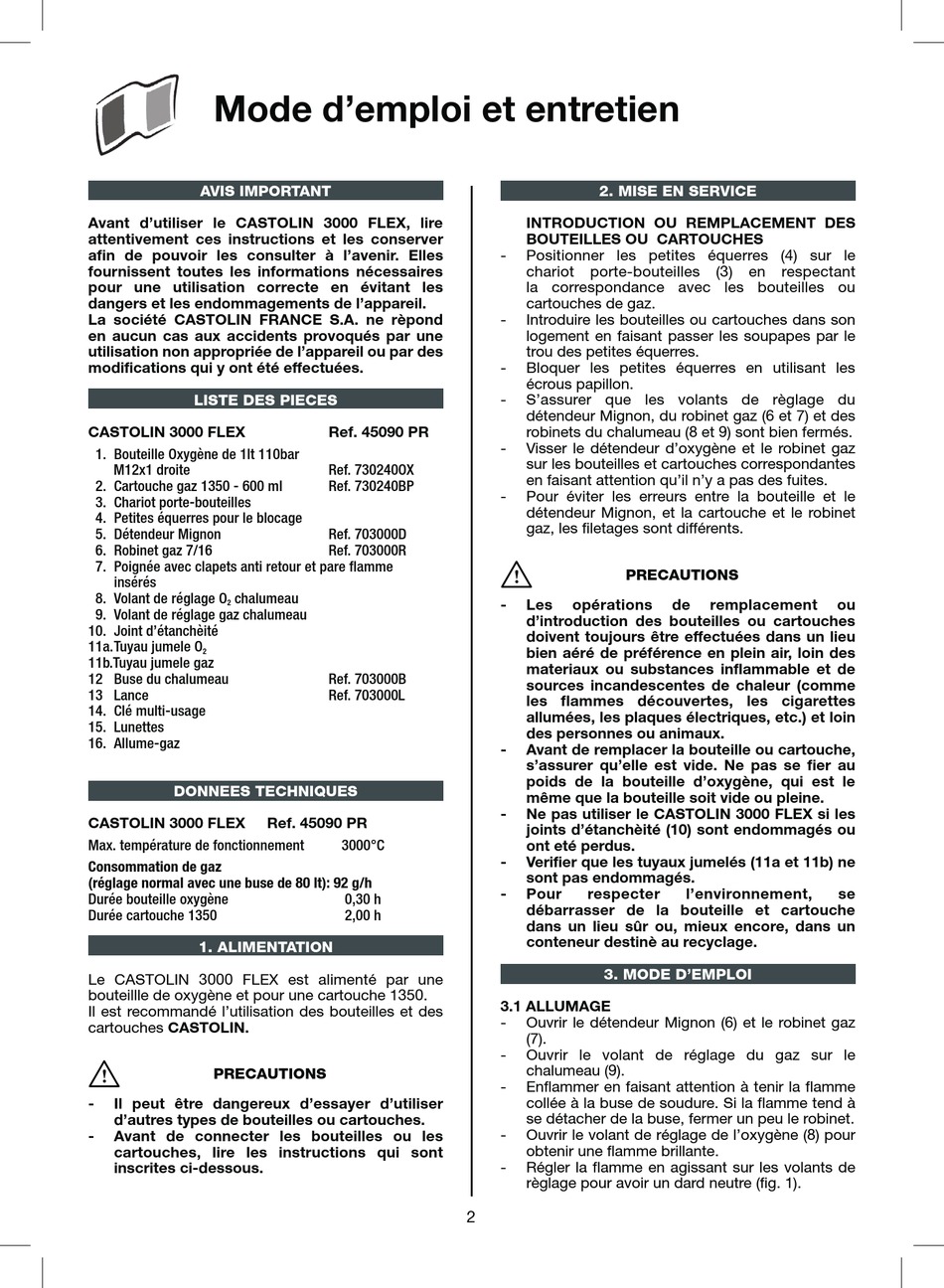

Mode d'emploi et entretien
AVIS IMPORTANT
Avant d'utiliser le CASTOLIN 3000 FLEX, lire
attentivement ces instructions et les conserver
afin de pouvoir les consulter à l'avenir. Elles
fournissent toutes les informations nécessaires
pour une utilisation correcte en évitant les
dangers et les endommagements de l'appareil.
La société CASTOLIN FRANCE S.A. ne rèpond
en aucun cas aux accidents provoqués par une
utilisation non appropriée de l'appareil ou par des
modifications qui y ont été effectuées.
LISTE DES PIECES
CASTOLIN 3000 FLEX
1. Bouteille Oxygène de 1lt 110bar
M12x1 droite
2. Cartouche gaz 1350 - 600 ml
3. Chariot porte-bouteilles
4. Petites équerres pour le blocage
5. Détendeur Mignon
6. Robinet gaz 7/16
7. Poignée avec clapets anti retour et pare flamme
insérés
8. Volant de réglage O chalumeau
2
9. Volant de réglage gaz chalumeau
10. Joint d'étanchèité
11a. Tuyau jumele O
2
11b.Tuyau jumele gaz
12 Buse du chalumeau
13 Lance
14. Clé multi-usage
15. Lunettes
16. Allume-gaz

DONNEES TECHNIQUES

CASTOLIN 3000 FLEX
Max. température de fonctionnement
Consommation de gaz
(réglage normal avec une buse de 80 lt): 92 g/h
Durée bouteille oxygène
Durée cartouche 1350
1. ALIMENTATION
Le CASTOLIN 3000 FLEX est alimenté par une
bouteillle de oxygène et pour une cartouche 1350.
Il est recommandé l'utilisation des bouteilles et des
cartouches CASTOLIN.
i
PRECAUTIONS
- Il peut être dangereux d'essayer d'utiliser
d'autres types de bouteilles ou cartouches.
- Avant de connecter les bouteilles ou les
cartouches, lire les instructions qui sont
inscrites ci-dessous.
Ref. 45090 PR
Ref. 730240OX
Ref. 730240BP
Ref. 703000D
Ref. 703000R
Ref. 703000B
Ref. 703000L
Ref. 45090 PR
3000°C
0,30 h
2,00 h
2. MISE EN SERVICE
INTRODUCTION OU REMPLACEMENT DES
BOUTEILLES OU CARTOUCHES
- Positionner les petites équerres (4) sur le
chariot porte-bouteilles
la correspondance avec les bouteilles ou
cartouches de gaz.
- Introduire les bouteilles ou cartouches dans son
logement en faisant passer les soupapes par le
trou des petites équerres.
- Bloquer les petites équerres en utilisant les
écrous papillon.
- S'assurer que les volants de règlage du
détendeur Mignon, du robinet gaz (6 et 7) et des
robinets du chalumeau (8 et 9) sont bien fermés.
- Visser le détendeur d'oxygène et le robinet gaz
sur les bouteilles et cartouches correspondantes
en faisant attention qu'il n'y a pas des fuites.
- Pour éviter les erreurs entre la bouteille et le
détendeur Mignon, et la cartouche et le robinet
gaz, les filetages sont différents.
i
PRECAUTIONS
- Les opérations
d'introduction des bouteilles ou cartouches
doivent toujours être effectuées dans un lieu
bien aéré de préférence en plein air, loin des
materiaux ou substances inflammable et de
sources incandescentes de chaleur (comme
les flammes découvertes, les cigarettes
allumées, les plaques électriques, etc.) et loin
des personnes ou animaux.
- Avant de remplacer la bouteille ou cartouche,
s'assurer qu'elle est vide. Ne pas se fier au
poids de la bouteille d'oxygène, qui est le
même que la bouteille soit vide ou pleine.
- Ne pas utiliser le CASTOLIN 3000 FLEX si les
joints d'étanchèité (10) sont endommagés ou
ont eté perdus.
- Verifier que les tuyaux jumelés (11a et 11b) ne
sont pas endommagés.
- Pour respecter
débarrasser de la bouteille et cartouche
dans un lieu sûr ou, mieux encore, dans un
conteneur destinè au recyclage.
3. MODE D'EMPLOI
3.1 ALLUMAGE
- Ouvrir le détendeur Mignon (6) et le robinet gaz
(7).
- Ouvrir le volant de réglage du gaz sur le
chalumeau (9).
- Enflammer en faisant attention à tenir la flamme
collée à la buse de soudure. Si la flamme tend à
se détacher de la buse, fermer un peu le robinet.
- Ouvrir le volant de réglage de l'oxygène (8) pour
obtenir une flamme brillante.
- Régler la flamme en agissant sur les volants de
règlage pour avoir un dard neutre (fig. 1).
2
(3) en respectant
de remplacement ou
l'environnement, se
