3.4.2 Raum-für-Raum-Regelung
• Sie haben bereits einen Empfänger, der mit dem
elektrothermischen Motor Ihrer Installation verkabelt ist.
Entfernen Sie den vorhandenen Empfänger oder
Thermostat und ersetzen Sie ihn.

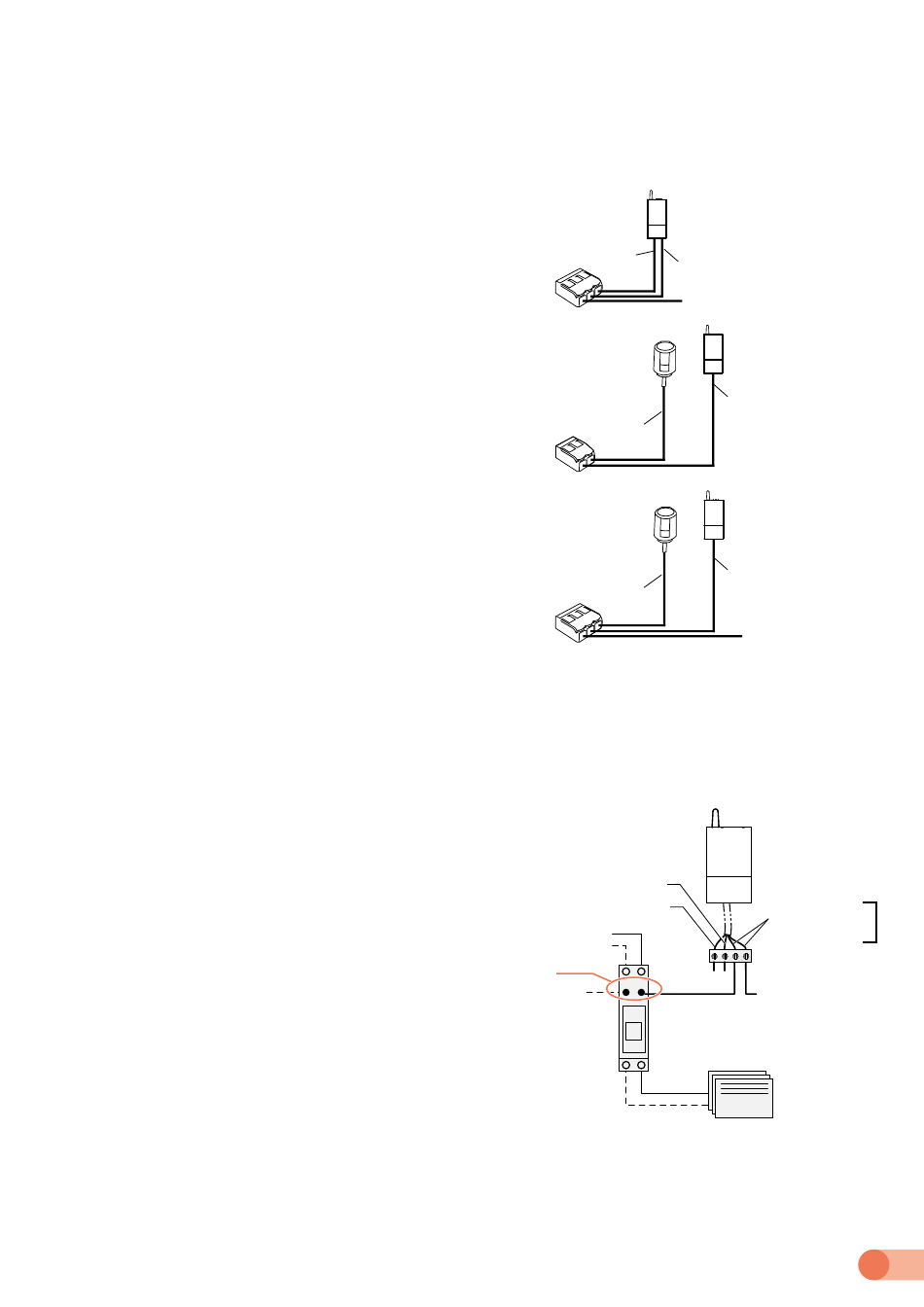

Richten Sie sich bei Bedarf nach den nebenstehenden
Schemata.
• Sie haben keinen Empfänger, der mit dem
elektrothermischen Motor Ihrer Installation verkabelt ist
❶ Verbinden Sie die braune und die graue Ader des
Empfängers mit einer Schnellanschlussklemme mit 3
Eingängen. Verkabeln Sie die Anschlussklemme mit der Phase
des Stromnetzes.
❷ Verbinden Sie den Phaseneingang (L) des Elektromotors
und den schwarzen Draht des Empfängers, und zwar mithilfe
einer zweiten Schnellanschlussklemme mit 2 Eingängen.
❸ Verbinden Sie den Nullleitereingang des Elektromotors
und die blaue Aders des Empfängers, und zwar mithilfe einer
dritten Schnellanschlussklemme mit 3 Eingängen. Verkabeln
Sie die Anschlussklemme mit dem Stromnetz-Nullleiter.

3.4.3 Elektrische Anlage

Zur Steuerung von elektrischen
Heizkörpern müssen Sie UNBEDINGT
einen für die anzusteuernde Gesamtleistung geeigneten
Leistungsschütz verwenden.
Dieser Schütz muss am Stromkasten der Wohnung installiert
werden.
Die Heizkörper müssen auf AUTO-Modus oder
Komfortbetrieb eingestellt sein und die Temperatur muss
auf die höchste Stufe gestellt sein.
❶
Braune Ader
Klemme
❷
Elektrothermischer
Motor 230 V
L
Klemme
❸
Elektrothermischer
Motor 230 V
N
Klemme
Blaue Ader (N)
Braune Ader (L)
L
230V/50Hz
N
Spannungs-
A1 A2
versorgung
N
der
Schützspule
Im Stromkasten
eingebauter Schütz
(nicht mitgeliefert)
Empfänger
Graue Ader
L 230 V~ / 50 Hz
Empfänger
Schwarze Ader
Empfänger
Blaue Ader
N 230 V~ / 50 Hz
Kontakt
Graue Ader
Schwarze Ader
230V
L
Heizkörper
