3. Installation Ihres Empfängers
HINWEIS:
Der Thermostat und der Funkempfänger sind bei der
Lieferung bereits miteinander verbunden.

3.1 Einbauort

Installation Ihres Empfängers:
• An der Wand, neben der Heizungssteuerung.
• Mindestens 20 cm von jeder Metalloberfläche entfernt.
• Etwa 1,50 m über dem Boden, um die Funkverbindung
mit dem Thermostat zu begünstigen.
• In erhöhter Position, mit nach oben gerichteter
Antenne und frei von leitenden Teilen (Stromkabel,
Stromkasten, metallische Oberflächen).

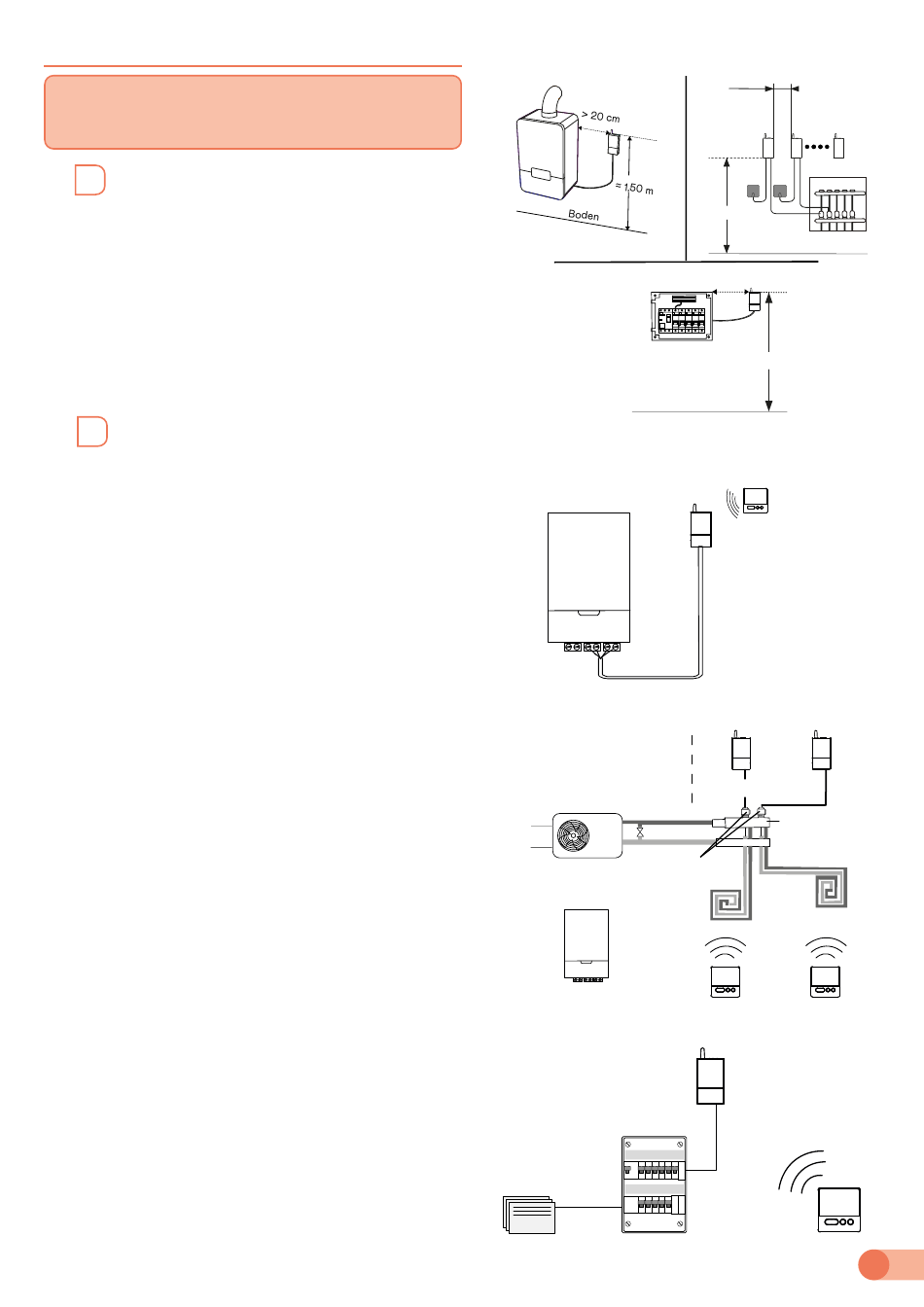

3.2 Wichtigste Installationsfälle
Diese Schemata sind nur als Beispiel zu verstehen.
N: Nulleiter (in der Regel blaue Ader)
L: Phase (in der Regel braune Ader)
Beispiel 1: Allgemeine Regelung der Installation
(z. B. Heizkessel)
Der Empfänger ist an den Heizkessel angeschlossen.
Um die thermische Behaglichkeit zu gewährleisten, sollte der
Thermostat in einem Wohnraum angebracht werden.
Beispiel 2: Raum-für-Raum-Regelung (z. B. 2
thermische Zonen)
Die Installation besteht aus zwei Empfängern, einem für die
Tag- und einem für die Nachtzone.
Jeder Empfänger ist mit einem Thermostat verknüpft, der
sich ebenfalls in der zu steuernden Zone befindet.
Beispiel 3: Elektrische Anlage
Der Empfänger wird an den Stromkasten angeschlossen und
in hoher Position neben dem Stromkasten platziert.
Heizkessel
Elektrische
Heizkörper
Beispiel 2
Tagzone
Wärmepumpe
N
L
Motoren
elektrothermisch
2 Adern 230 V
Heizkessel
Beispiel 3
Stromkasten
Heizkörper
Heizkessel oder
Wärmepumpe
> 10 cm
≈ 1,50 m
Boden
> 20 cm
≈ 1,50 m
Boden
Beispiel 1
Thermostat
Empfänger
Nachtzone
Empfänger
Kollektor
Thermostate
Empfänger
Thermostat
5
