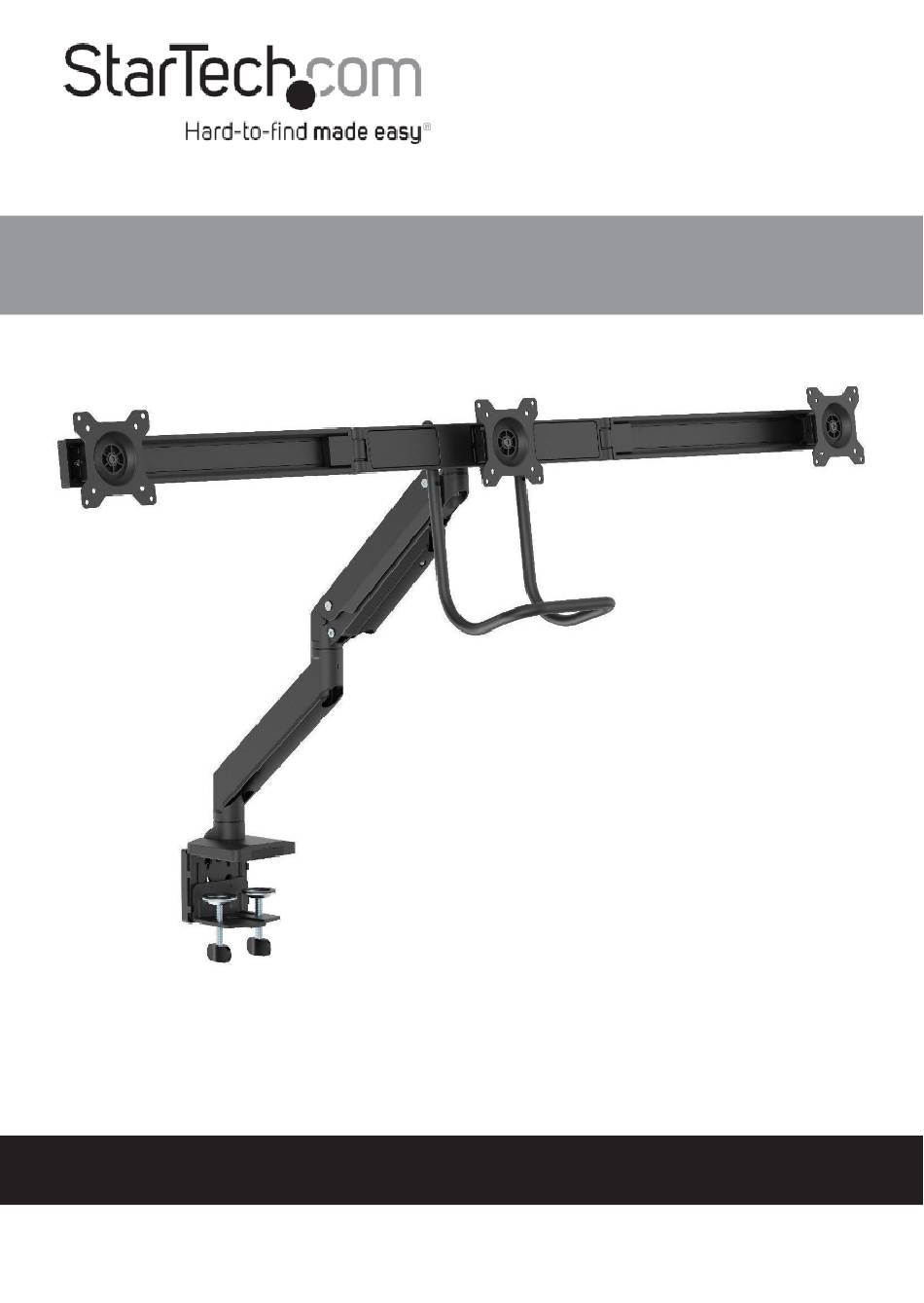

Dreifach-Monitor-Schreibtischhalterung - Querstangen Design - für Monitore bis zu 27"
Benutzerhandbuch
SKU: 3M1A3SG-MONITOR-ARM
Die neuesten Informationen und Spezifikationen finden
Sie unter www.StarTech.com/3M1A3SG-MONITOR-ARM
*Das tatsächliche Produkt kann von den
Fotos abweichen.
Handbuch Revision: 05/10/2024
Werbung
Verwandte Anleitungen für StarTech 3M1A3SG-MONITOR-ARM
Inhaltszusammenfassung für StarTech 3M1A3SG-MONITOR-ARM
- Seite 1 Dreifach-Monitor-Schreibtischhalterung - Querstangen Design - für Monitore bis zu 27" *Das tatsächliche Produkt kann von den Benutzerhandbuch Fotos abweichen. SKU: 3M1A3SG-MONITOR-ARM Die neuesten Informationen und Spezifikationen finden Sie unter www.StarTech.com/3M1A3SG-MONITOR-ARM Handbuch Revision: 05/10/2024...
- Seite 2 Produkt-Diagramm *Das tatsächliche Produkt kann von den Fotos abweichen. Kabelmanagement-Kanal Querstange, links Handknöpfe Querstange, rechts Haltegriff Monitor VESA-Halterung Schwenkbarer Arm Federarm Schreibtischklammer Weitere Self-Service-Support-Optionen und Community-Foren finden Sie unter: www.StarTech.com/support...
- Seite 3 Produkt Abmessungen Oberes Profil Seitenprofil Weitere Self-Service-Support-Optionen und Community-Foren finden Sie unter: www.StarTech.com/support...
- Seite 4 . w S t . s a t r a T r e t c e h c . h c o . c m o / m s u / p s u p p o p r t o r t Um Handbücher, Videos, Treiber, Downloads, technische Zeichnungen und mehr anzusehenwww.startech.com/support...
- Seite 5 Anzahl: 1 Menge: 3 Querstange, Links Querstange, Zentrum Querstange, Rechts Haltegriff Anzahl: 1 Anzahl: 1 Anzahl: 1 Anzahl: 1 Tülle Grundplatte Basispolster Tüllenplatte Anzahl: 1 Menge: 1 Werkzeughalter Menge: 1 Menge: 1 Weitere Self-Service-Support-Optionen und Community-Foren finden Sie unter: www.StarTech.com/support...
- Seite 6 Menge: 1 Tülle Schraube Senkkopf- Kleine Unterlegscheiben Schrauben Unterlegscheiben Menge: 12 Menge: 10 Menge: 1 Menge: 2 M5x12mm- M4x12mm- Flachkopfschra Schrauben Schraube uben Flachkopfschraube Menge: 4 Menge: 12 n Anzahl: 4 Menge: 12 Weitere Self-Service-Support-Optionen und Community-Foren finden Sie unter: www.StarTech.com/support...
- Seite 7 Schlaufe M5x8mm Schrauben (Federarm) Schrauben Menge: 6 Anzahl: 2 Anzahl: 2 Anzahl: 2 Kabelmanagement- Clips Sechskantschlüssel mit Flach- Menge: 6 schraubendreher Sechskantschlüssel Sechskantschlüssel Anzahl: 1 Anzahl: 1 Menge: 1 Benutzerhandbuch Anzahl: 1 Weitere Self-Service-Support-Optionen und Community-Foren finden Sie unter: www.StarTech.com/support...
- Seite 8 Tischklemme und in die Unterseite der Basishalterung ein. Ziehen Sie die Senkkopfschrauben (x 4) mit dem 4 mm Sechskantschlüssel fest. (Abbildung 1) Abbildung 1 Entfernen Sie die Schutzfolie vom Basispolster. (Abbildung 2) Abbildung 2 Weitere Self-Service-Support-Optionen und Community-Foren finden Sie unter: www.StarTech.com/support...
- Seite 9 Stecken Sie die M4x10mm Schrauben (x 2) durch die kleinen Unterlegscheiben (x 2), die Tischklemmscheiben (x 2) und in die Handknöpfe (x 2). Ziehen Sie die M4x10mm-Schrauben (x 2) mit einen Kreuzschlitzschraubendreher. (Abbildung 4) Abbildung 4 Weitere Self-Service-Support-Optionen und Community-Foren finden Sie unter: www.StarTech.com/support...
- Seite 10 Mitte oder in der Mitte und unten, je nachdem, wie dick der Schreibtisch ist. Schieben Sie die Schrauben nach unten in den kleineren Teil der Schraubenlöcher. (Abbildung 6) Abbildung 6 Weitere Self-Service-Support-Optionen und Community-Foren finden Sie unter: www.StarTech.com/support...
- Seite 11 Sechskantschlüssel fest und schließen Sie die Montage der Basis an. Schieben Sie die Basishalterung auf den Schreibtisch. Ziehen Handknöpfe Unterseite Basishalterung mit der Hand fest. Bringen Sie die Werkzeughalterung an der Basishalterung an. (Abbildung 7) Abbildung 7 Weitere Self-Service-Support-Optionen und Community-Foren finden Sie unter: www.StarTech.com/support...
- Seite 12 Tüllengrundplatte und in den Boden der Basis ein. Ziehen Sie die Senkkopfschrauben (x 4) mit dem 4 mm Sechskantschlüssel fest. (Abbildung 8) Abbildung 8 Entfernen Sie die Schutzfolie vom Basispolster. (Abbildung 9) Abbildung 9 Weitere Self-Service-Support-Optionen und Community-Foren finden Sie unter: www.StarTech.com/support...
- Seite 13 Tüllenloch des Tisches aus. Führen Sie die Tüllenschraube durch die Tüllenplatte, das Tüllenloch auf dem Schreibtisch und in die Tüllenbasis ein. Ziehen Sie die Schraube mit dem 6 mm Sechskantschlüssel fest. (Abbildung 11) Abbildung 9 Weitere Self-Service-Support-Optionen und Community-Foren finden Sie unter: www.StarTech.com/support...
- Seite 14 + oder - 180° oder ziehen Sie beide Schrauben an, damit sich der Arm drehen kann oder - 90°. (Abbildung 12) Abbildung 12 Stecken Sie den Federarm auf den Schwenkarm. (Abbildung 13) Weitere Self-Service-Support-Optionen und Community-Foren finden Sie unter: www.StarTech.com/support...
- Seite 15 Verwenden Sie den 3mm Sechskantschlüssel mit Schlitzschraubendreher, um die Schraube. (Abbildung 13) Abbildung 13 Um Handbücher, Videos, Treiber, Downloads, technische Zeichnungen und mehr anzusehenwww.startech.com/support...
- Seite 16 Haltegriffs in die Querstange, Mitte. Der Haltegriff kann in zwei verschiedenen Höhen montiert werden, je nachdem, welche Schraubenlöcher zur Befestigung an der Querstange, Mitte, verwendet werden. (Abbildung 15) Ziehen Sie die Flachkopfschrauben mit dem 4mm Sechskantschlüssel fest. (Abbildung 15) Weitere Self-Service-Support-Optionen und Community-Foren finden Sie unter: www.StarTech.com/support...
- Seite 17 Stecken Sie den Querbalken links und rechts auf den Querbalken in der Mitte. Setzen Sie die Senkkopfschrauben (x 6) durch die Querstange links und rechts und in die Querstange Mitte ein. (Abbildung 16) Abbildung 16 Weitere Self-Service-Support-Optionen und Community-Foren finden Sie unter: www.StarTech.com/support...
- Seite 18 Ziehen Sie die Senkkopfschrauben mit dem 4mm Sechskantschlüssel fest. (Abbildung 16) Richten Sie die Querstange in der Mitte auf, indem Sie die Querstange links und rechts nach hinten klappen. (Abbildung 17) Abbildung 17 Weitere Self-Service-Support-Optionen und Community-Foren finden Sie unter: www.StarTech.com/support...
- Seite 19 Montagelöcher am Monitor und wählen Sie das passende Befestigungsmaterial zur Anbringung der VESA-Monitorhalterung. Legen Sie den/die Monitor(e) vorsichtig mit der Vorderseite nach unten auf eine schützende/weiche Oberfläche, wobei die VESA- Montagepunkte nach oben zeigen. Weitere Self-Service-Support-Optionen und Community-Foren finden Sie unter: www.StarTech.com/support...
- Seite 20 Hinweis: Stellen Sie sicher, dass die VESA-Monitorhalterung wie abgebildet ausgerichtet ist, bevor Sie sie an der Rückseite des Monitors befestigen. Abbildung 18 Wiederholen Sie die Schritte 1 bis 3 mit dem/den übrigen Monitor(en). Weitere Self-Service-Support-Optionen und Community-Foren finden Sie unter: www.StarTech.com/support...
- Seite 21 Ziehen Sie mit einem Kreuzschlitzschraubendreher die Schraube an der Halterung für jede VESA-Monitorhalterung an, um sie zu befestigen. (Abbildung 19) Abbildung 19 (Optional) Um einen Monitor zu entfernen, kehren Sie die Schritte 2 und 1 um. Weitere Self-Service-Support-Optionen und Community-Foren finden Sie unter: www.StarTech.com/support...
- Seite 22 Monitore zu erhöhen, oder drehen Sie im Uhrzeigersinn, um die Spannung für kleinere/leichtere Monitore zu verringern. Hinweis: Stellen Sie sicher, dass sich der Federarm beim Einstellen in horizontaler Position befindet. Abbildung 20 Weitere Self-Service-Support-Optionen und Community-Foren finden Sie unter: www.StarTech.com/support...
- Seite 23 Schwenkarm und dem Federarm an, wie mit den Pfeilen angezeigt. Ziehen Sie die Schraube für die Kabelführungsabdeckung unter dem Federarm mit einem Kreuzschlitzschraubendreher fest. (Abbildung 24) Führen Sie das/die Kabel durch die Werkzeughalterung. (Abbildung Weitere Self-Service-Support-Optionen und Community-Foren finden Sie unter: www.StarTech.com/support...
- Seite 24 Kabelmanagementabdeckungen werden nicht mehr verwendet. (Abbildung 25) (Optional) Verwenden Sie den Haken und die Schlaufe (Federarm), um Kabelbündel unter den Federarmen und Schwenkarmen zu erstellen. (Abbildung 26) Führen Sie das/die Kabel durch die Werkzeughalterung. Weitere Self-Service-Support-Optionen und Community-Foren finden Sie unter: www.StarTech.com/support...
- Seite 25 Abbildung 25 Abbildung 26 Weitere Self-Service-Support-Optionen und Community-Foren finden Sie unter: www.StarTech.com/support...
- Seite 26 Warnung! Entfernen Sie die Schrauben nicht vollständig. Abbildung 21 Um die Höhe des mittleren Monitors einzustellen, verwenden Sie den 6mm-Imbussschlüssel, um die Schraube auf der Rückseite der mittleren VESA-Monitorhalterung anzuziehen oder zu lösen. (Abbildung 22) Abbildung 22 Weitere Self-Service-Support-Optionen und Community-Foren finden Sie unter: www.StarTech.com/support...
- Seite 27 Suchen Sie die Höheneinstellschraube an der Unterseite des VESA- Monitorhalterung. (Abbildung 27) Verwenden Sie einen Kreuzschlitzschraubendreher zum Festziehen oder Lösen der Schrauben Sie und stellen Sie die Höhe ein. (Abbildung 27) Abbildung 27 Weitere Self-Service-Support-Optionen und Community-Foren finden Sie unter: www.StarTech.com/support...
- Seite 28 Verhindern Sie ein versehentliches Umkippen Drehen Querstange nicht nach hinten über Basishalterung hinaus, da dies dazu führen kann, dass die Monitorhalterung herunterfällt, was zu Schäden an Geräten oder Personen führen kann. (Abbildung 28) Abbildung 28 Weitere Self-Service-Support-Optionen und Community-Foren finden Sie unter: www.StarTech.com/support...
