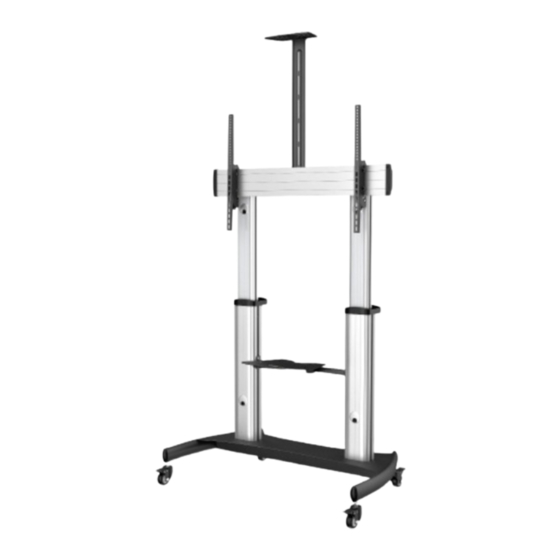

- Seite 1 移動式テレビスタンド - 最大100インチ対応 取扱説明書 製品番号 ： STNDMTV100 最新の情報と仕様については、 www.startech.com/STNDMTV100をご覧ください。 マニュアル改訂: 08/12/2022...
- Seite 2 商標、 登録商標、 その他の保護された名称とシンボル使用 このマニュアルでは、 StarTech.comとは一切関係のないサードパーティ企業 の商標、 登録商標、 およびその他の保護された名称や記号を参照している場 合があります。 これらの参照は、 説明のみを目的としており、 StarTech.com に よる製品またはサービスの推奨、 あるいは該当するサードパーティ企業による 本マニュアルが適用される製品の推奨を意味するものではあり ません。 本書 の本文中での直接的な認知にかかわらず、 StarTech.com は、 本マニュアルお よび関連文書に含まれるすべての商標、 登録商標、 サービスマーク、 およびそ の他の保護された名前および記号がそれぞれの保有者の所有物であることを ここに認めます。 PHILLIPS®は、 米国Phillips Screw Companyの米国およびその他の国における 登録商標です。 マニュアル、 動画、 ドライバー、 ダウンロード、 技術図面などはこちら ： www.startech.com/support...
- Seite 3 Säkerhetsåtgärder • Installation och/eller montering får endast göras av behöriga yrkespersoner och enligt gällande lokala förordningar för säkerhet och byggnormer. マニュアル、 動画、 ドライバー、 ダウンロード、 技術図面などはこちら ： www.startech.com/support...
-
Seite 4: Warning Statements
• Do not allow children to climb on this product, or use this product without proper supervision. • This product is intended for indoor use only and should not be used outdoors. • Do not over-tighten the screws. If any resistance is encountered, stop マニュアル、 動画、 ドライバー、 ダウンロード、 技術図面などはこちら ： visit www.startech.com/support... -
Seite 5: Waarschuwingen
• Zorg dat u dit product volgens de instructies in elkaar zet. • Lees de gehele handleiding en zorg dat u de instructies begrijpt voordat u dit product in elkaar zet en gebruikt. マニュアル、 動画、 ドライバー、 ダウンロード、 技術図面などはこちら ： www.startech.com/support... - Seite 6 • Durante l’assemblaggio del prodotto, non stringere troppo le viti. Se si incontra resistenza mentre si stringono le viti, interrompere l’operazione. • L’assemblaggio di questo prodotto richiede la presenza di due persone. Non tentare di assemblare il prodotto e installare le apparecchiature senza マニュアル、 動画、 ドライバー、 ダウンロード、 技術図面などはこちら ： www.startech.com/support...
-
Seite 7: Avertissements
• Avant de déplacer le meuble, veillez à débloquer les roulettes. Mensagens de aviso • Certifique-se de que monta este produto de acordo com as instruções. • Leia todo o manual e certifique-se de que entende as instruções antes de マニュアル、 動画、 ドライバー、 ダウンロード、 技術図面などはこちら ： www.startech.com/support... -
Seite 8: Advertencias De Uso
• Se requieren dos personas para el ensamblaje de este producto. No intente ensamblar este producto e instalar otros equipos sin la debida asistencia de マニュアル、 動画、 ドライバー、 ダウンロード、 技術図面などはこちら ： www.startech.com/support... -
Seite 9: Warnhinweise
• Sorgen Sie dafür, dass all Ihre Geräte ordentlich installiert sind, bevor Sie dieses Produkt justieren. • Bewegen Sie den Wagen nicht über Leitungen, Kabel oder unebenes Gelände. • Stellen Sie sicher, dass die Rollen entriegelt sind, bevor Sie den Wagen in Bewegung setzen. マニュアル、 動画、 ドライバー、 ダウンロード、 技術図面などはこちら ： www.startech.com/support viii... -
Seite 10: Inhaltsverzeichnis
目次 安全性について ..................ii 注意 ......................iii 製品図 ......................1 前面 ................................1 背面 ................................2 製品寸法 ....................3 前面 ................................3 製品情報 ....................4 パッケージ内容 ............................4 必要なもの ....................6 技術仕様 ..............................7 取り付け方法 ...................9 キャスターの装着 ............................ 9 ベースと支柱の組み立て ........................10 ユニバーサルプレートの装着 ......................13 メディアシェルフの組み立て ....................... 14 メディアシェルフを支柱に固定... -
Seite 11: 製品図
製品図 前面 カメラシェルフ 接続プレート 左テレビマウント 右テレビマウント ブラケッ ト ブラケッ ト ユニバーサル プレート 左支柱 右支柱 キャスター マニュアル、 動画、 ドライバー、 ダウンロード、 技術図面などはこちら ： www.startech.com/support... - Seite 12 背面 メディア シェルフ サポートバー ベース キャスター マニュアル、 動画、 ドライバー、 ダウンロード、 技術図面などはこちら ： www.startech.com/support...
-
Seite 13: 製品寸法
製品寸法 前面 マニュアル、 動画、 ドライバー、 ダウンロード、 技術図面などはこちら ： www.startech.com/support... -
Seite 14: 製品情報
数量 ： 1 数量 ： 1 数量 ： 1 数量 ： 1 接続プレート トップカバー メディアシェルフ カメラシェルフ 数量 ： 1 数量 ： 2 数量 ： 1 数量 ： 1 To view manuals, videos, drivers, downloads, technical drawings, and more visit www.startech.com/support... - Seite 15 M6 x 25 mm ネジ サポートバー ノブ M4 x 6 mm ネジ 数量 ： 4 数量 ： 1 数量 ： 2 数量 ： 3 M4 x 6 mm 丸頭 M6 x 14 mm ネジ M6 x 25 mm M8 x 25 mm ネジ...
-
Seite 16: 必要なもの
スペーサー大 取扱説明書 角ワッシャー スペーサー小 数量 ： 8 数量 ： 1 数量 ： 4 数量 ： 8 必要なもの 最新の要件については、 こちらをご覧ください。 www.startech.com/STNDMTV100 テレビ x 1 • (オプショナル) ウェブカメラ x 1 • (オプショナル) メディア装置 (DVDプレーヤーなど） x 1 • (オプショナル) 南京錠 • プラスドライバー •... -
Seite 17: 技術仕様
技術仕様 項目 仕様 画面サイズ 60インチ - 100インチ 耐荷重 テレビ -- 最大100kg メディアシェルフ -- 最大5kg カメラシェルフ -- 最大5kg VESA 互換性 200x200 600x200 200x300 600x300 200x400 600x400 300x200 800x400 400x200 800x600 400x300 900x600 400x400 1000x600 マニュアル、 動画、 ドライバー、 ダウンロード、 技術図面などはこちら ： www.startech.com/support... - Seite 18 チルト範囲 +5° ~ -10° 高さ調節 1220 mm -1650 mm ケーブル結束機能 あり マニュアル、 動画、 ドライバー、 ダウンロード、 技術図面などはこちら ： www.startech.com/support...
-
Seite 19: 取り付け方法
取り付け方法 キャスターの装着 キャスター レンチ ナッ ト 図1 ベースを逆さまにし、 清潔な平面に置きます。 (図1) 注意 ： 固い素材の床に置く場合は、 擦り傷がつかないよ う、 柔らかな布などを敷いてください。 キャスター4個をベース底面の穴に挿入し、 レンチで締めま す。 ベースを元に戻し、 キャスターが床面に接触するようにしま す。 床に傾斜がある場合は、 ベースを逆さまにし、 レンチで各キ ャスターについているナッ トを調整します。 マニュアル、 動画、 ドライバー、 ダウンロード、 技術図面などはこちら ： www.startech.com/support... -
Seite 20: ベースと支柱の組み立て
ベースと支柱の組み立て 左内部柱 六角レンチ 左外部柱 図2 テレビを固定する高さを決定します。 左支柱の内部 ・ 外部柱を片手に持ち、 左支柱の側面にある 六角ネジ2個を六角レンチで緩めます。 (図2) 注意 ： このステップは2人がかりで行うことを推奨します。 六角ネジを緩めた状態で内部柱 ・ 外部柱から 手を離さないでください。 希望のテレビ固定位置まで左支柱を伸ばします。 左支柱の 内部についている高さインジケーターを使用してください。 六角レンチで六角ネジ2個を締めます。 ステップ2-4を繰り返して右支柱を組み立てます。 各支柱の 内部についている高さインジケーターを参照し、 両方の支 柱が同じ高さになるようにしてください。 マニュアル、 動画、 ドライバー、 ダウンロード、 技術図面などはこちら ： www.startech.com/support... - Seite 21 プラスチックハンドル 支柱 ベース 図3 ステップ7に進む前に、 4つのキャスター全部にブレーキを かけます。 (図3) 左右の支柱をそれぞれベースに差し込みます。 注意 ： 支柱のケーブル通し穴が前面を向く ようにしてくだ さい。 左支柱にプラスチックハンドル1個をかぶせます。 プラスチッ クハンドルのグリップループ部分がベースの後ろ側を向く よ うにします。 注意 ： この時点では、 左支柱はベースにネジ止めされて いません。 プラスチックハンドルを支柱につける際は注意 が必要です。 ステップ8を繰り返し、 右支柱を組み立てます。 マニュアル、 動画、 ドライバー、 ダウンロード、 技術図面などはこちら ： www.startech.com/support...
- Seite 22 ベースと左支柱にM8 x 25 mm 六角ネジ4個を挿入します。 六角レンチで4個のM8 x 25 mm 六角ネジを全部締めます。 ステップ11-12を繰り返し、 右支柱を取り付けます。 組み立てた本体を傾け、 直立位置に戻します。 M6 x 25 mm ネジ1個を左支柱の後ろに挿入します。 (図5) 警告 ！ このステップを省略しないでください。 このM6 x 25 mm ネジは、 重要な安全ストップとして機能します。 プラスドライバーでM6 x 25 mm ネジを締めます。 ステップ15-16を右支柱で繰り返します。 マニュアル、 動画、 ドライバー、 ダウンロード、 技術図面などはこちら ： www.startech.com/support...
-
Seite 23: ユニバーサルプレートの装着
M6 x 25 mmネジ 図5 ユニバーサルプレートの装着 M6 x 14 mmネジ ユニバーサル プレート 図6 ユニバーサルプレートを左右支柱の上部に配置します。 ユ ニバーサルプレートのネジ穴4個と、 各支柱につき2個のネ ジ穴を揃えます。 (図6) M6 x 14 mm ネジ4個をユニバーサルプレートと支柱に挿入 します （支柱1本につきネジ2個） 。 M6 x 14 mm ネジ4個を全部プラスドライバーで締めます。 マニュアル、 動画、 ドライバー、 ダウンロード、 技術図面などはこちら ： www.startech.com/support... -
Seite 24: メディアシェルフの組み立て
トップカバー 支柱 図7 トップカバーを各支柱の上にかぶせます。 (図7) メディアシェルフの組み立て ノブ メディアシェルフ 図8 メディアシ ェルフを逆さまにして清潔な平面に置きます。 サポートバーをメディアシ ェルフの上に配置し、 サポートバ ーとメディアシ ェルフの穴を揃えます。 (図8) マニュアル、 動画、 ドライバー、 ダウンロード、 技術図面などはこちら ： www.startech.com/support... -
Seite 25: メディアシェルフを支柱に固定
サポートバーの一番外側の穴にノブ1個を合わせ、 メディア シ ェルフ、 サポートバー、 ノブの角穴に M6 x 25mm ボタンネ ジを挿入します。 ノブを締めます。 ステップ3-4をもう一方のノブで繰り返します。 メディアシ ェルフの一番内側の丸穴とサポートバーにM6 x 14 mmネジ2個を挿入します。 プラスドライバーでM6 x 14 mm ネジを締めます。 メディアシェルフを支柱に固定 サポートブロック 六角レンチ メディア シェルフ 図9 マニュアル、 動画、 ドライバー、 ダウンロード、 技術図面などはこちら ： www.startech.com/support... - Seite 26 ロックの穴を揃えます。 (図9) 左支柱のサポートブロックの穴とサポートバーの穴にM6 x 25 mm 六角ネジ1個を挿入します。 六角レンチで M6 x 25 mm 六角ネジを締めます。 ステップ2-3を右支柱で繰り返します。 メディアシ ェルフを固定する高さを決定します。 メディアシ ェルフ部分を支えながら、 サポートブロックを左支 柱に固定している六角ネジ2個を六角レンチで緩めます。 注意 ： サポートブロックの六角ネジを全部締め終わるま で、 メディアシ ェルフ部分を支え続けてください。 ステップ6を右支柱のサポートブロッ クで繰り返します。 メディアシ ェルフ部分が希望の高さになるよう上下に動か します。 サポートブロックの六角ネジ4個すべてを六角レンチで締め ます。 マニュアル、 動画、 ドライバー、 ダウンロード、 技術図面などはこちら ： www.startech.com/support...
-
Seite 27: テレビマウントブラケッ トの装着
ブラケッ ト テレビ 図10 テレビ背面にアクセスできるよう画面を下に向けて、 布など を敷いた平面にテレビを置きます。 (図10) (オプショナル) テレビの背面に装着済みのVESA金具があ るか確認し、 あれば取り外します。 注意 ： すべてのテレビにVESA金具がついているとは限り ません。 VESAマウント用のネジ4個のみを取り外してくだ さい。 テレビ本体の構造を支えているネジを取り外さな いでください。 角ワッシャーと スペーサー （小または大） を、 必要な数だけ VESA取り付け穴の上に配置します。 テレビ背面のVESA取付穴の上にテレビマウントブラケッ ト を並行に配置します。 テレビマウントブラケッ トの矢印が、 テ レビの下を向く ようにします。 マニュアル、 動画、 ドライバー、 ダウンロード、 技術図面などはこちら ： www.startech.com/support... -
Seite 28: テレビをユニバーサルプレートに固定
ワッシャー、 テレビマウントブラケッ ト、 スペーサー （オプショ ナル） 、 テレビにねじ込みます。 注意 ： 角ワッシャー1個につき、 2つの穴があります。 M型ネ ジに合う穴を使用してください。 プラスドライバーを使用し、 M型ネジがテレビマウントブラケ ッ トの表面と同じ位置に下がるまで締めます。 警告! M型ネジを締め付けすぎないでください。 もし、 予 想外の抵抗があった場合は、 直ちに使用を中止し、 別の 長さのM型ネジを使用してみてください。 テレビをユニバーサルプレートに固定 南京錠 ネジ 図11 テレビマウントブラケッ トの底部のネジ2個をプラスドライバ ーで緩めます。 (図11) マニュアル、 動画、 ドライバー、 ダウンロード、 技術図面などはこちら ： www.startech.com/support... -
Seite 29: カメラシェルフの組み立て
カメラシェルフの組み立て M4 x 6 mmネジ M4 x 6 mm カメラシ 丸頭ネジ ェルフ 接続プレート 図12 カメラシ ェルフを接続プレートの上部に合わせ、 カメラシ ェ ルフの上部についている3つの穴と接続プレートの3つの穴 を揃えます。 (図12) M4 x 6 mm ネジ3個をカメラシ ェルフ上部の穴と接続プレー ト上部の穴に挿入します。 M4 x 6 mm ネジ3個をプラスドライバーで締めます。 マニュアル、 動画、 ドライバー、 ダウンロード、 技術図面などはこちら ： www.startech.com/support... -
Seite 30: カメラシェルフ部分の取り付け
カメラシ ェルフ裏と接続プレート裏の穴にM4 x 6 mm 丸頭 ネジ２個を挿入します。 プラスドライバーでM4 x 6 mm 丸頭ネジ２個を締めます。 カメラシェルフ部分の取り付け 接続プレート M6 x 25 mm ネジ 図13 テレビの上にカメラシ ェルフを固定する高さを決定します。 カメラシ ェルフ部分をユニバーサルプレートの裏で希望の 高さに合わせます。 接続プレートのスロッ トとユニバーサル プレート裏の２つの穴を揃えます。 (図13) 接続プレートとユニバーサルプレートにM6 x 25 mmネジ2 個を挿入します。 プラスドライバーでM6 x 25 mmネジ2個を締めます。 マニュアル、 動画、 ドライバー、 ダウンロード、 技術図面などはこちら ： www.startech.com/support... - Seite 31 配線 グロメッ ト (着脱可能) 図14 テレビ裏からケーブルを支柱上部前面のグロメッ トに引き 回します。 (図14) 注意 ： すべてのグロメッ トは着脱可能です。 ケーブルを支柱に通します。 ケーブルを支柱下部前面のグロメッ トから引き出し、 電源お よびビデオソースに接続します。 マニュアル、 動画、 ドライバー、 ダウンロード、 技術図面などはこちら ： www.startech.com/support...
-
Seite 32: テレビマウントブラケッ トのチルト調整
ます。 テレビを希望の角度に傾けます。 注意 ： チルト調整は二人がかりで行ってください。 ステップ2-3で緩めたナッ トをレンチで締めます。 テレビスタンドの移動 警告 ！ この移動式テレビスタンドは1人で動かさないでく ださい。 組み立てたテレビスタンドを動かすには、 最低で も2人が必要です。 組み立てたテレビスタンドからウ ェブカメラとメディ アデバイ スを外します。 テレビに接続したケーブルすべて （電源ケーブルとビデオケ ーブル） を外します。 キャスターのブレーキを外します。 プラスチックハンドルを握り、 テレビスタンド本体を2人でゆ っく りと動かします。 コーナー部分を移動する際、 または床 に突起などがある場合は、 十分に注意してください。 キャスターのブレーキをロックします。 マニュアル、 動画、 ドライバー、 ダウンロード、 技術図面などはこちら ： www.startech.com/support... - Seite 33 この製品には、 5年間保証がついています。 製品保証の諸条件と詳細については、 こちらをご覧ください ： www.startech. com/warranty. 責任制限 いかなる場合も、 StarTech.com Ltd. および StarTech.com USA LLP （ または その役員、 取締役、 従業員、 代理人） の、 製品の使用に起因または関連する損害 （直接または間接、 特別、 懲罰、 付随、 結果的、 その他） 、 利益の損失、 事業の損 失、 またはいかなる金銭的損失に対する責任は、 製品に対して実際に支払った 金額を超えないものとします。 また、 本製品を使用したことにより生じたいかな る損害についても、 本製品に対して支払われた実費を超えないものとします。...
- Seite 34 StarTech.com LLP StarTech.com Ltd. 〒101-0052 45 Artisans Cres. 4490 South Hamilton 東京都千代田区神田 London, Ontario Road 小川町1-10-2 N5V 5E9 Groveport, Ohio Atelier Yours Canada 43125 小川町7階 U.S.A. fr.startech.com es.startech.com it.startech.com de.startech.com nl.startech.com jp.startech.com マニュアル、 動画、 ドライバー、 ダウンロード、 技術図面などはこちら ： www.startech.com/support...
