11 Bringen Sie die Dichtung
12 Wenn Sie nach der Montage keinen Zugang mehr zur Rückseite des
Geräts haben, verlegen Sie die NMEA 2000
Loch und verbinden Sie sie mit dem Anschluss am Gerät
13 Setzen Sie das Gerät in den Ausschnitt ein.
14 Befestigen Sie das Gerät mit den mitgelieferten selbstschneidenden
Senkkopfschrauben für Holz
HINWEIS: Im Lieferumfang sind Schrauben mit zwei Längen enthalten.
Verwenden Sie bei der bündigen Montage die kürzeren Schrauben.
15 Setzen Sie die Klickränder

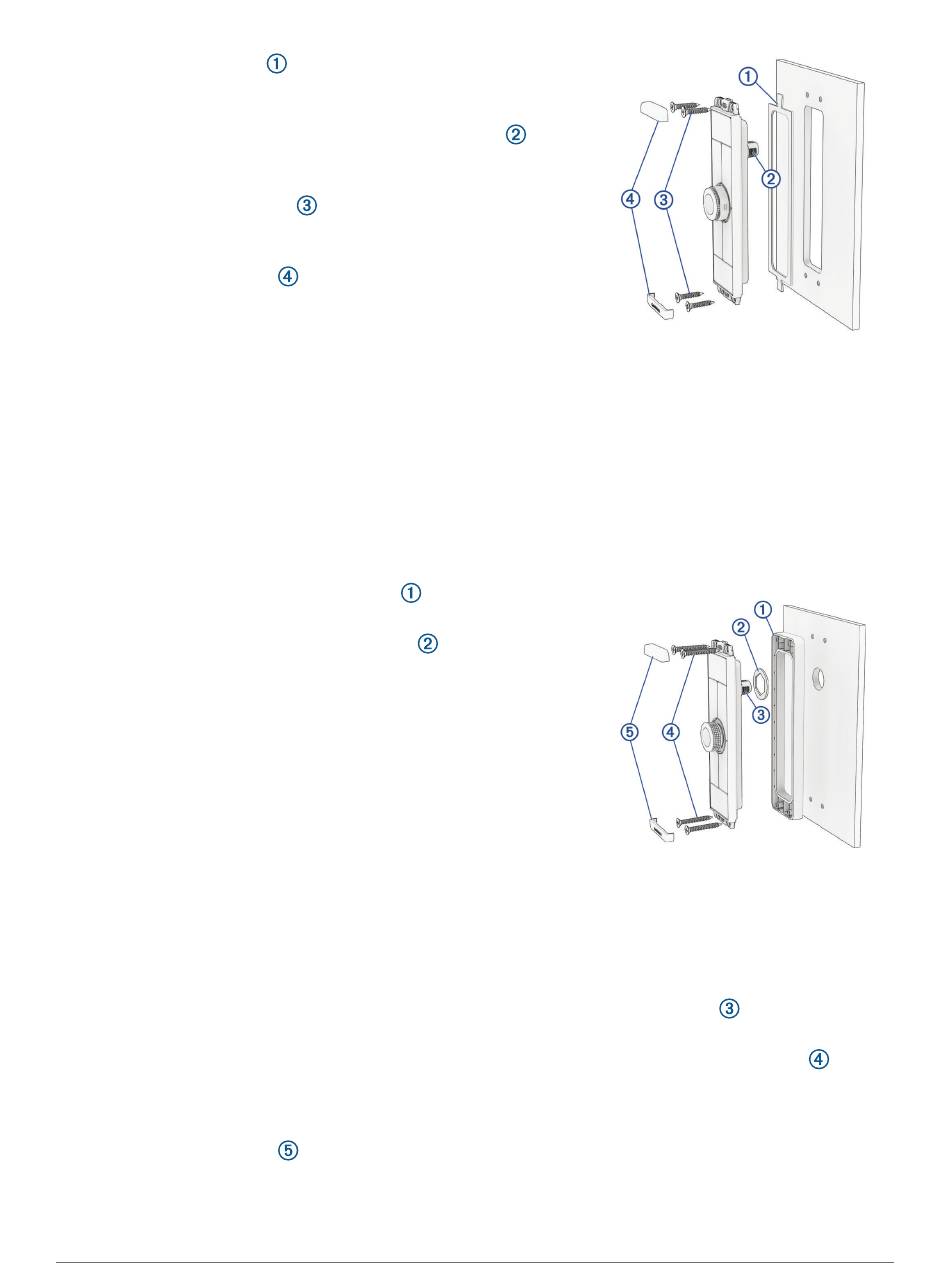

Aufgesetzte Montage des Geräts
Sie können das Gerät auf der Montagefläche montieren und dabei nur ein Durchführungsloch für das Kabel
verwenden, wenn Sie kein größeres Loch für die bündige Montage anbringen möchten.
HINWEIS: Das in diesen Schritten verwendete Bild stellt eine vertikale Version des Geräts dar. Dieselben Schritte
gelten für die horizontale Version.
1 Schneiden Sie die im Lieferumfang enthaltene Schablone zu und achten Sie darauf, dass sie auf die Fläche
passt, an der das Gerät montiert werden soll.
2 Befestigen Sie die Schablone am Montageort.
3 Bringen Sie mit einem Bohrer von 20 mm (
Kabeldurchführungsloch an.
4 Bringen Sie das mitgelieferte Distanzstück
Geräts an.
5 Bringen Sie den mitgelieferten Dichtungsring
der Rückseite des Geräts an.
6 Platzieren Sie das Gerät auf der Montagefläche, um den Sitz des
Kabelanschlusses zu testen.
TIPP: Wenn Sie die NMEA 2000 Stichleitung zuerst durch das
Durchführungsloch führen und an der Rückseite des Geräts verbinden,
lässt sich der Sitz besser testen.
7 Passen Sie den Durchmesser des Ausschnitts bei Bedarf mit Feile
oder Sandpapier an.
8 Vergewissern Sie sich, dass die Montagelöcher am Gerät auf die
Vorbohrungen der Schablone ausgerichtet sind.
9 Falls die Montagelöcher am Gerät nicht auf die Vorbohrungen der Schablone ausgerichtet sind,
kennzeichnen Sie auf der Schablone neue Positionen für die Vorbohrungen.
10 Entfernen Sie das Gerät und die Schablone von der Montagefläche.
11 Bringen Sie mit einem Bohrer (2 mm (
12 Wenn Sie nach der Montage keinen Zugang mehr zur Rückseite des Geräts haben, verlegen Sie die NMEA
2000 Stichleitung durch das Loch und verbinden Sie sie mit dem Anschluss am Gerät
13 Setzen Sie das Gerät und das Distanzstück an die Oberfläche und richten Sie sie auf die Vorbohrungen aus.
14 Befestigen Sie das Gerät mit den mitgelieferten selbstschneidenden Senkkopfschrauben für Holz
Montagefläche.
HINWEIS: Im Lieferumfang sind Schrauben mit zwei Längen enthalten. Verwenden Sie bei der aufgesetzten
Montage die längeren Schrauben.
15 Setzen Sie die Klickränder
an der Rückseite des Geräts an.
®
Stichleitung durch das
an der Montagefläche.
auf.
13
/
Zoll) das auf der Schablone gekennzeichnete
16
an der Rückseite des
um den Anschluss an
5
/
Zoll)) die Vorbohrungen an.
64
auf.
.
.
an der
3
