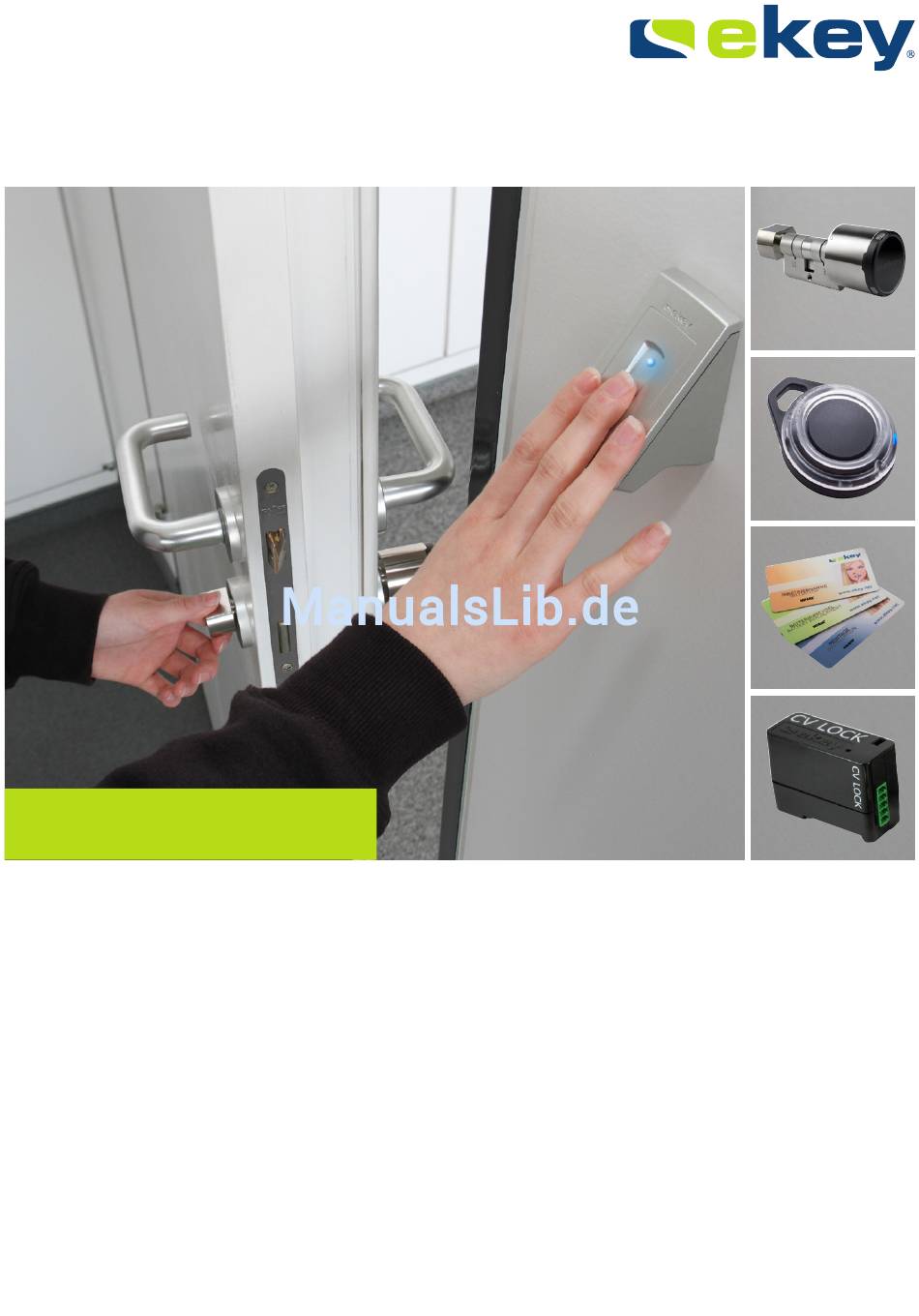

- Seite 1 BEDIENUNGSANLEITUNG...
-
Seite 2: Inhaltsverzeichnis
Deutsch Originalbetriebsanleitung ID204/447 Inhaltsverzeichnis Allgemeines ...................2 Lesehinweis ................. 2 Produkthaftung und Haftungsbeschränkung ........2 Gewährleistung und Herstellergarantie ..........2 Hinweise, Symbole und Abkürzungen ..........2 Sicherheitshinweise ...............3 Lebensgefahr durch Strom ............3 Sicherheit gegen Manipulation ............3 Produktbeschreibung ..............4 Systemübersicht ................4 Lieferumfang ................ -
Seite 3: Allgemeines
Allgemeines ekey biometric systems GmbH betreibt ein Qualitätsmanagementsystem nach EN ISO 9001:2008 und ist zertifiziert. Lesehinweis Diese Anleitung ist ein Teil des Produktes. Bewahren Sie sie sorgfältig auf. Für weitere Informationen zum Produkt, kontaktieren Sie Ihren Fachhändler. Produkt- In den folgenden Fällen können der sichere Betrieb und die Funktion der haftung und Geräte beeinträchtigt sein. -
Seite 4: Sicherheitshinweise
Versorgen Sie sie ausschließlich mit Netzteilen der Schutzklasse 2 durch Strom lt. VDE 0140-1. Bei Missachtung besteht Lebensgefahr durch elektrischen Schlag. Nur Elektrofachkräfte dürfen den elektrischen Anschluss durchführen! Sicherheit Montieren Sie die ekey lock Funkmodule 3.0 im sicheren Innenbereich. Sie gegen vermeiden damit Manipulationen von außen. Manipulation de│3... -
Seite 5: Produktbeschreibung
2 Netzteil 3 Steuereinheit 4 E-Verteiler 5 Integriertes Funksendemodul mit Antenne 6 Funkstrecke 7 Funkzylinder 8 Schloss 9 Fingerscanner Lieferumfang □ ekey lock Funkmodule 3.0: Elektronischer Knauf; Funksendemodul; kurze Antenne (41 mm); RFID-Kartenset (Inbetriebnahme, Montage, Batterienwechsel); zwei CR2-Batterien; Batterienwechselklammer; Linsenblechschraube; □... -
Seite 6: Bestimmungsgemäßer Gebrauch Und Einsatzgebiet
□ Optional: Passendes Zubehör: ekey lock Antenne lang; ekey lock Aktivtransponder 3.0 ; ekey lock E-Öffner; Netzteil; Verbindungskabel. HINWEIS Bewahren Sie die RFID-Karten gut auf. Sie benötigen die mitgelieferten RFID-Karten, um die Knäufe und den Zylinder zu demontieren oder um neue Transponder einzulernen. -
Seite 7: Aktivtransponder
Das Funksendemodul hat eine Status-LED für den Betriebsstatus. 1 Status-LED Abb. 4: Optische Signale am Funksendemodul Aktiv- Der ekey lock Aktivtransponder 3.0 ist ein Zubehörteil des ekey lock transponder Systems. Funktion des Aktivtransponders Mit dem ekey lock Aktivtransponder 3.0 können Sie Ihre mit dem Funkzylinder ausgerüstete Tür auch öffnen, wenn der ekey Fingerscanner,... -
Seite 8: Technische Daten
Bedienelement des Aktivtransponders Bedienelement Funktion Taste Einlernen und Löschen des Aktivtransponders, Türöffnung Tabelle 2: Bedienelement des Transponders Optische Signale am Aktivtransponder Der Aktivtransponder hat eine Status-LED für den Betriebsstatus. 1 Taste 2 LED Abb. 5: Optische Signale am Aktivtransponder Technische Daten Bezeichnung Einheit Werte... -
Seite 9: Installation
Bezeichnung Einheit Werte Versorgung VAC/VDC 5-15 Betriebstemperatur °C 0 bis +70 Lagertemperatur °C -20 bis +70 Abmessungen 42 x 24,5 x 60 Funkübertragung (verschlüsselt AES128) Funkreichweite Max.7, typisch 10 Tabelle 4: Technische Daten: Funksendemodul Bezeichnung Einheit Werte Versorgung 3 (1 CR2032-Lithium- Batterie) Temperaturbereich °C... -
Seite 10: Inbetriebnahme
System zu verbinden, um ein funktionsfähiges ekey lock nehmen System zu errichten. Sie können die Inbetriebnahme nur durchführen, wenn Sie die ekey lock Funkmodule 3.0 Komponenten, den mechanischen Knauf mit fest montiertem Zylinder sowie die ekey home/net Komponenten montiert und verkabelt haben. -
Seite 11: Anwendung
Anwendung Tür öffnen Der Hauptanwendungszweck des Produktes ist die Türöffnung. Das System befindet sich im Normalbetrieb. Mit dem Fingerscanner Schritt Handlung Beschreibung Anzeige Ziehen Sie einen Status-LED leuchtet grün. eingespeicherten Finger über den Sensor. Status-LED leuchtet rot. Der Finger wurde nicht erkannt. -
Seite 12: Software Updaten
Ihr Funkzylinder wurde nach modernsten technischen und qualitativen Standards gefertigt. Trotzdem kann nicht ausgeschlossen werden, dass es zu Fehlfunktionen oder Defekten aufgrund externer Einflüsse oder Fehlbedienung kommt. ekey hat Lösungen zur Notöffnung implementiert, die bei folgenden Problemen das Öffnen der Tür ermöglichen. Leere Sie können den elektronischen Knauf auch mit einer 9 V–Blockbatterie... -
Seite 13: Stromausfall Oder Technischer Defekt
Siehe Aktivtransponder, Seite 6. Stromausfall Mit dem ekey lock Aktivtransponder 3.0 können Sie Ihre mit dem oder Funkzylinder ausgerüstete Tür auch öffnen, wenn der ekey Fingerscanner, technischer das ekey keypad oder die ekey Steuereinheit nicht funktionsfähig sind. Defekt Dies kann während eines Stromausfalls oder wegen eines technischen Defektes der Fall sein. -
Seite 14: Fehleranzeigen Und -Behebung
HINWEIS Testen Sie den Aktivtransponder, bevor Sie sich auf diese Notöffnungsmöglichkeit verlassen. Schließen und versperren Sie die Tür und führen Sie mit Hilfe des Aktivtransponders eine Öffnung von außen durch. Testen Sie monatlich die Funktion des Aktivtransponders. Erneuern Sie jährlich die Batterie. Aktivtransponder löschen Sie können die eingelernten Aktivtransponder einzeln löschen. -
Seite 15: Instandhaltung
Knauf kriegt kein Batterie des Signal Aktivtransponders. Falls diese Abhilfen das Problem nicht lösen, muss der ekey lock Funkzylinder bei ekey biometric systems GmbH überprüft werden. Schicken Sie es uns in geeigneter Verpackung zu. Unsachgemäße Verpackung kann Gewährleistungsansprüche gefährden. Instandhaltung Der ekey lock Funkzylinder ist bis auf die Batterien grundsätzlich... - Seite 16 Phase 3 Sie können die Tür ohne Notstromversorgung nicht mehr öffnen. Sie können den Batterienwechsel noch durchführen. Siehe Notöffnung durchführen, Seite 11. Siehe Batterienwechsel, Seite 15. Batterienwechsel Sie müssen den elektronischen Knauf nicht vom Zylinder demontieren, um einen Batterienwechsel durchzuführen. Schritt Abbildung Beschreibung...
-
Seite 17: Entsorgung
Land unterschiedlich sein können, sprechen Sie Ihren Fachhändler im Bedarfsfall an. Konformitätserklärung Hiermit erklärt ekey biometric systems GmbH, dass das Produkt den einschlägigen Bestimmungen der Richtlinie Elektromagnetische Verträglichkeit 2004/108/EG der Europäischen Union entspricht. Den vollständigen Text der Konformitätserklärungen finden Sie unter http://www.ekey.net/downloads. - Seite 19 Österreich Deutschland ekey biometric systems GmbH ekey biometric systems Deutschland GmbH Lunzerstraße 89, A-4030 Linz Liebigstraße 18, D-61130 Nidderau Tel.: +43 732 890 500 2500 Tel.: +49 6187 906 960 office@ekey.net deutschland@ekey.net Schweiz & Liechtenstein Region Adria Ost ekey biometric systems Est.
