LOCIO LinkTwo Montageanleitung Seite 2

Benötigte Materialien
(wird mit jedem
LinkTwo geliefert)
•
2 Mehrzweckdübel (5x30 mm)
•
2 Spanplattenschrauben aus rostfreiem Stahl (3,5x30 mm)
•
1 DIN-Schiene mit 10 cm Länge (Hutschiene)
•
(perforiert mit Löchern von 4 mm Durchmesser)
Benötigte Ausrüstung
(wird nicht geliefert)
•
Bohrer
•
Bohrer für das zu durchbohrende Material
(Bohrerdurchmesser: 5 mm)
•
Wasserwaage (Level)
•
Kreuzschlitzschraubendreher (#2)
Schritte

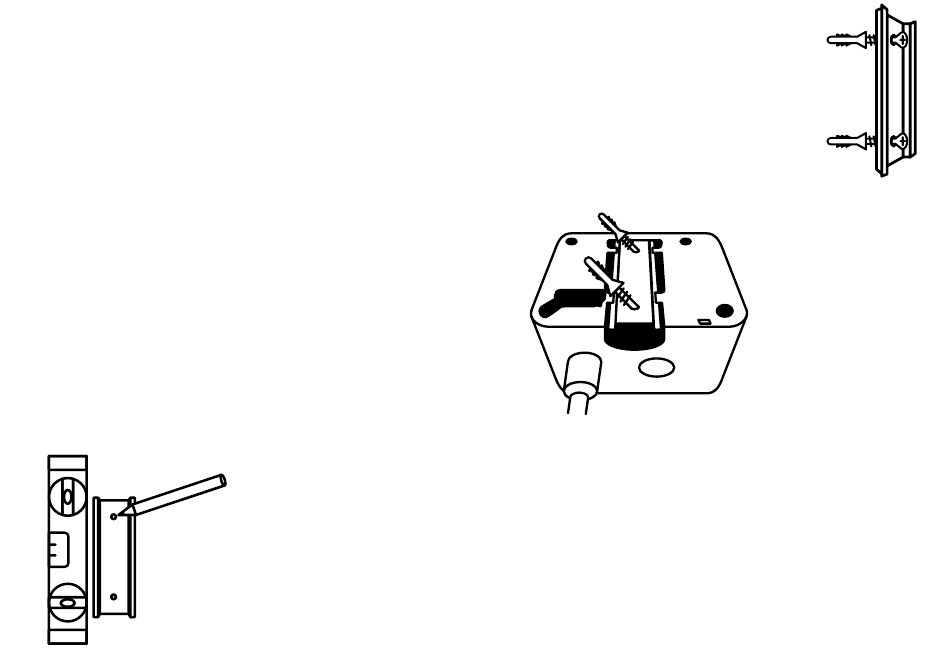

1.
Markieren Sie in der Wand
die Stelle, an der die Löcher
gebohrt werden sollen.
2.
Bohren Sie die Löcher mit einer
Mindesttiefe von 40mm in die Wand.
3.
Setzen Sie die Dübel in die Löcher ein.
4.
Befestigen Sie die DIN-Hutschiene
mit der rechts gezeigten Ausrichtung an
der Wand.
5.
Die richtige Position ist erreicht, sobald das Gehäuse auf der
Hutschiene eingerastet ist.
Um das Gehäuse wieder von der Hutschiene zu entnehmen, ziehen
Sie an dem kleinen Hebel und schieben das Gehäuse nach oben
hin von der Hutschiene ab. Bitte beachten Sie dass das Gehäuse un-
mittelbar vor und während eines Ladevorgangs bestimmungsgemäß
angebracht sein muss.
Nachdem die DIN-Hut-
schiene an der Wand
befestigt ist, schieben
Sie den
LinkTwo von oben
nach unten.
