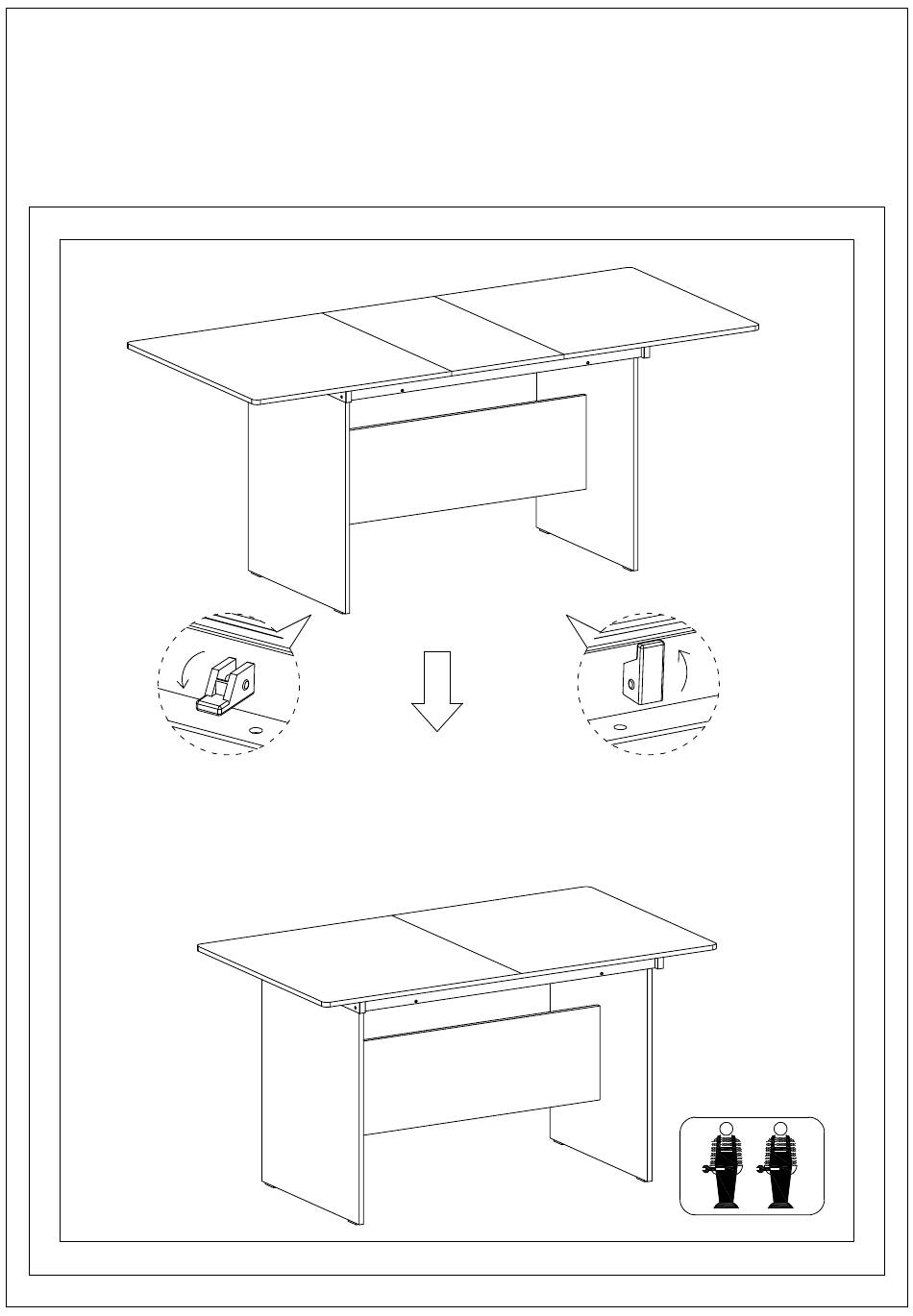

- Seite 1 ASSEMBLY INSTRUCTIONS MONTAGEANLEITUNGEN N634P190867S/N634P190868S Lösen Sie die Verriegelung Verriegeln Sie die Verriegelung Release the latch Lock the latch Desserrer le loquet Verrouillé le loquet 1/13...
- Seite 2 φ19x3mm φ18x1.8mm H ×4pcs I ×8pcs Bitte beachten Sie, dass die Formen der Schrauben H und I änlich sind. Bitte installieren Sie entsprechend der Anleitung und unterscheiden Sie sie! Please note that the shapes of screws H and I are similar.
- Seite 3 Vor dem Einbau die Schrauben in die Löher stecken und festziehen, aber nicht bis 100%, 70% bis 80% anziehen reicht aus. Schließich, nachdem alle Schrauben installiert sind, ziehen Sie alle Schrauben auf 100%.Wenn Sie auf diese Probleme stoßn, z.B. wenn die Löher nicht ausgerichtet werden könen oder einige Teile nicht installiert werden könen, überprüfen Sie bitte, ob die Schrauben korrekt verwendet werden und passen Sie die...
- Seite 4 4/13...
- Seite 5 Part List Stückliste N634P190867S 4 ×1pc 6 ×2pcs 7 ×2pcs 8 ×2pcs N634P190868S 1 ×1pc 2 ×1pc 3 ×1pc 5 ×2pcs Hardware List Hardwareliste φ6x35mm φ15x12mm φ8x30mm M6×12mm M6×28mm A ×4pcs B ×4pcs C ×4pcs D ×12pcs E ×10pcs φ19x3mm φ18x1.8mm...
- Seite 6 Step 1 Schritt 1 φ6x35mm φ19x3mm M6×12mm A ×4pcs H ×4pcs D ×4pcs φ19x3mm φ18x1.8mm Step 2 Schritt 2 φ15x12mm φ8x30mm B ×4pcs C ×4pcs 6/13...
- Seite 7 Step 3 Schritt 3 M6×40mm F ×4pcs 75 ％ Step 4 Schritt 4 M6×40mm F ×8pcs 75 ％ 7/13...
- Seite 8 Step 5 Schritt 5 M6×17mm M6×28mm G ×10pcs E ×10pcs 75 ％ Step 6 Schritt 6 8/13...
- Seite 9 Step 7 Schritt 7 φ18x1.8mm M6×12mm I ×8pcs D ×8pcs 100 ％ φ19x3mm φ18x1.8mm Step 8 Schritt 8 J ×4pcs 9/13...
- Seite 10 Step 9 Schritt 9 10/13...
- Seite 11 Step 10 Schritt 10 11/13...
- Seite 12 Step 11 Schritt 11 12/13...
- Seite 13 Step 12 Schritt 12 13/13...
