AZ-Delivery MT3608 Bedienungsanleitung
Aufwärtswandler mit micro-usb
Inhaltsverzeichnis
Verwandte Anleitungen für AZ-Delivery MT3608
Inhaltszusammenfassung für AZ-Delivery MT3608

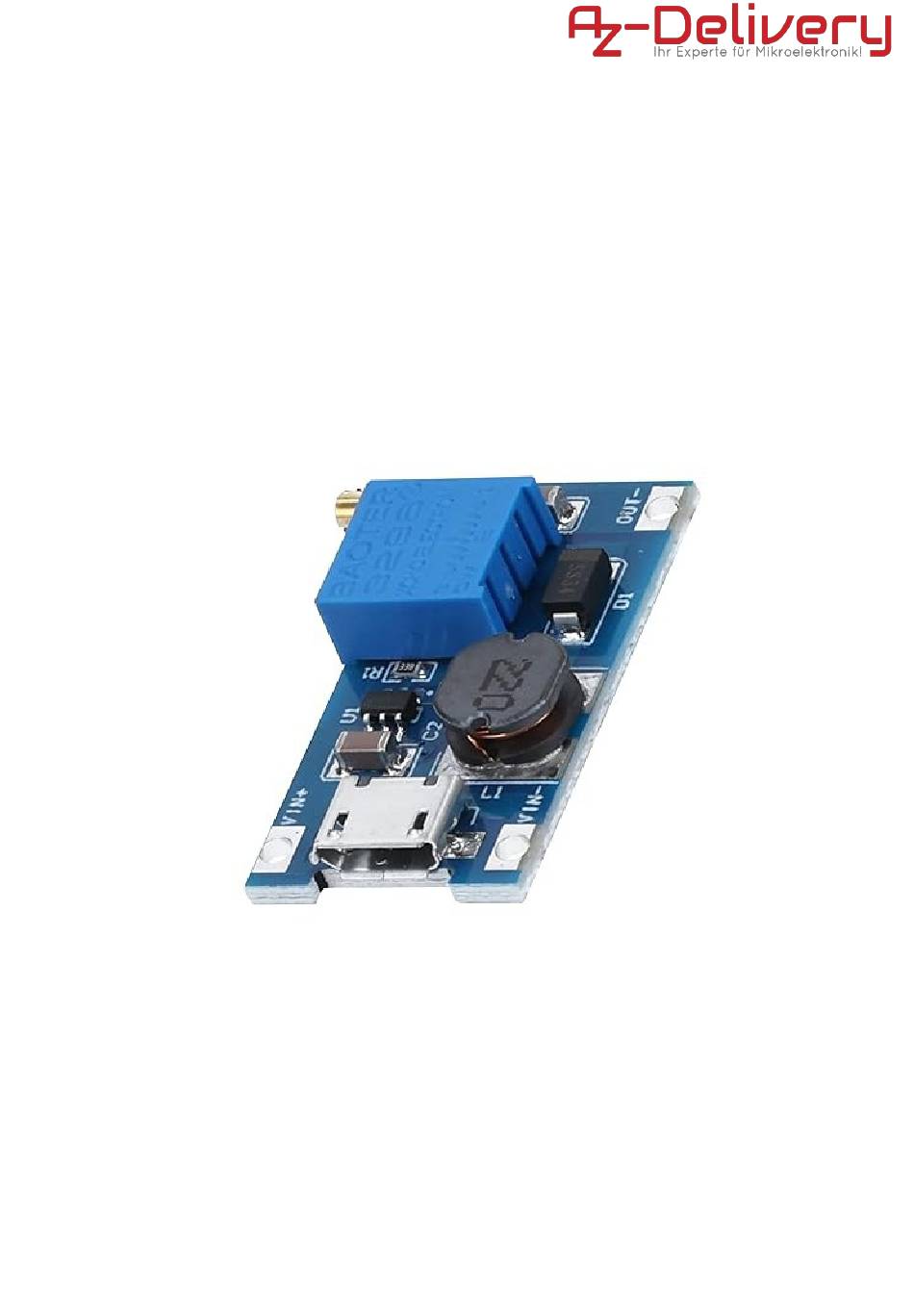

- Seite 1 MT3608 Aufwärtswandler mit Micro-USB...
-
Seite 2: Anwendungsbereiche
Anwendungsbereiche Das Netzteil ist für den Einsatz in elektronischen Schaltungen, Laboren, Bildungseinrichtungen und Entwicklungsumgebungen vorgesehen. Es dient zur sicheren Bereitstellung von Gleichstrom für eine Vielzahl von Anwendungen im Kleinspannungsbe- reich. Erforderliche Kentnisse und Fähigkeiten Die Verwendung des Netzteils erfordert grundlegende Kenntnisse in Elektrotechnik. Nutzer sollten in der Lage sein, elektri- sche Schaltungen sicher zu montieren und zu betreiben sowie die notwendigen Sicherheitsvorkehrungen zu treffen. - Seite 3 Achtung: Direkter Kontakt zu stromführenden Teilen kann zu Verletzungen führen. Hinweis: Stellen Sie sicher, dass während des Betriebs kein direkter Kontakt zu stromführenden Teilen besteht. Achtung: Falsche Polung kann zu Beschädigungen des Netzteils und der angeschlossenen Geräte führen. Hinweis: Achten Sie darauf, die Polarität korrekt anzuschließen. Achtung: Dauerbetrieb unter Volllast kann die Lebensdauer des Netzteils verkürzen.
-
Seite 4: Spezifikationen
Das AZ-Delivery MT3608 DC-DC Step-up Modul ist ein sogenannter Step-up (Boost) Wandler. Dieser DC-DC-Wandler ermöglicht es, die Eingangsspannung mit Hilfe einer Stellschraube auf einen gewünschten Wert einzustellen. Die Eingangsspannung kann zwischen 2V und 24V und die Ausgangsspannung bis zu 28V betragen. Der maximale Nennstrom beträgt 2A. -
Seite 5: Anwendung Des Mt3608
USB betreiben. Der Komponententester benötigt normalerweise eine 9V- Batterie. Wir schließen das MT3608 an einen USB-Anschluss an. Jetzt können Sie die Ausgangsspannung an den OUT+ und OUT- Pins mit einem Voltmeter messen. Die gewünschte Spannung - in unserem Fall 9V - kann nun mit einer kleinen Metallschraube eingestellt werden. - Seite 6 Nachdem wir die gewünschte Spannung eingestellt haben, können wir einfach den Komponententester anschließen. OUT+ an 9V und OUT- an GND...
