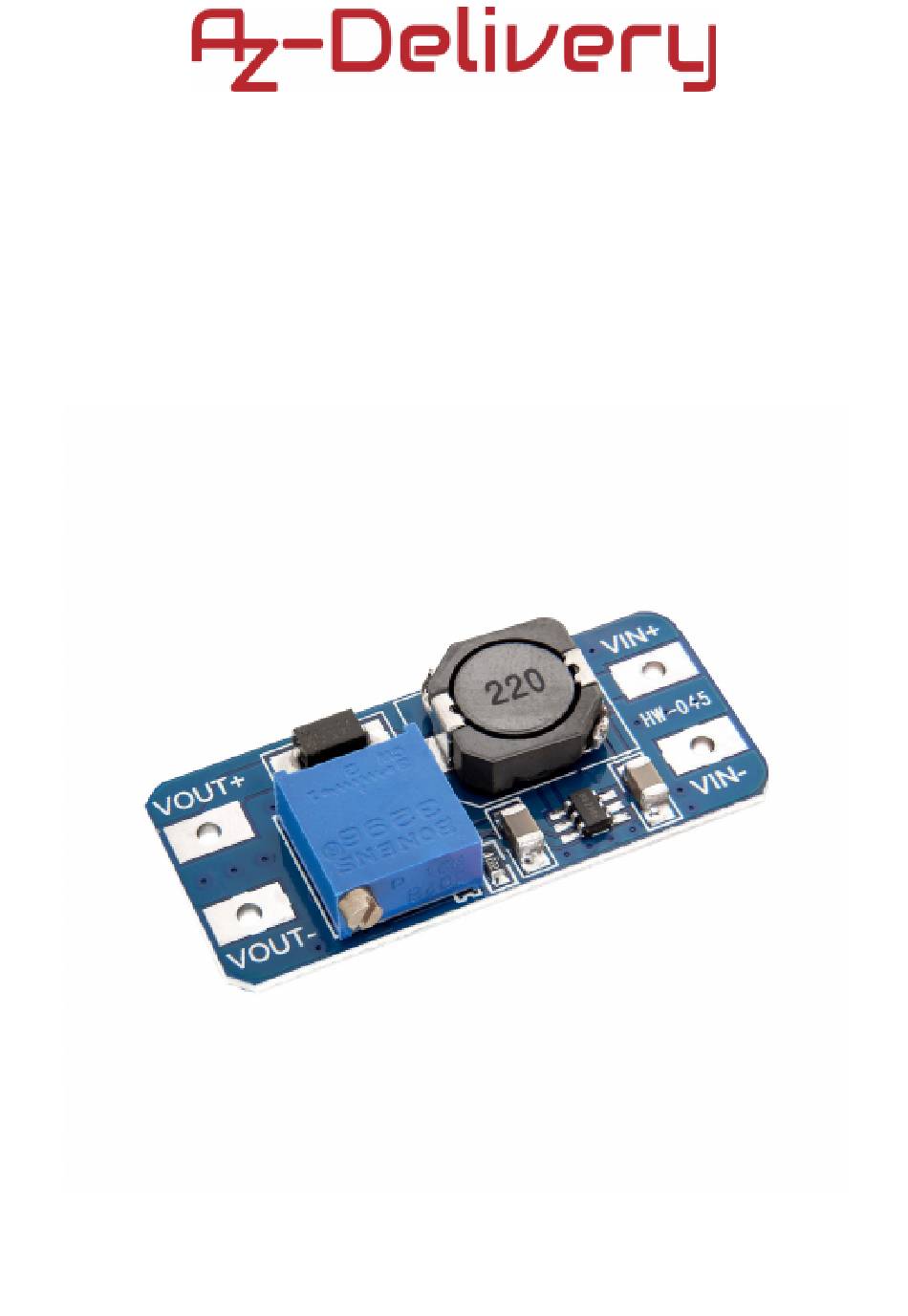

- Seite 1 Willkommen! Und herzlichen Dank für den Kauf unseres AZ-Delivery MT3608 Step-Up DC-DC Spannungsreglers! Auf den folgenden Seiten beschreiben wir was der Konverter macht, und wie du ihn verwendest. Viel Spaß!
- Seite 2 Anwendungsbereiche Das Netzteil ist für den Einsatz in elektronischen Schaltungen, Laboren, Bildungseinrichtungen und Entwicklungsumgebungen vorgesehen. Es dient zur sicheren Bereitstellung von Gleichstrom für eine Vielzahl von Anwendungen im Kleinspannungsbe- reich. Erforderliche Kentnisse und Fähigkeiten Die Verwendung des Netzteils erfordert grundlegende Kenntnisse in Elektrotechnik. Nutzer sollten in der Lage sein, elektri- sche Schaltungen sicher zu montieren und zu betreiben sowie die notwendigen Sicherheitsvorkehrungen zu treffen.
- Seite 3 Achtung: Direkter Kontakt zu stromführenden Teilen kann zu Verletzungen führen. Hinweis: Stellen Sie sicher, dass während des Betriebs kein direkter Kontakt zu stromführenden Teilen besteht. Achtung: Falsche Polung kann zu Beschädigungen des Netzteils und der angeschlossenen Geräte führen. Hinweis: Achten Sie darauf, die Polarität korrekt anzuschließen. Achtung: Dauerbetrieb unter Volllast kann die Lebensdauer des Netzteils verkürzen.
- Seite 4 Das AZ-Delivery MT3608 DC-DC Step up Modul ist ein sogenannter Step Up Buck Konverter oder Aufwärtswandler. Dieser Gleichspannungswandler ermöglicht es mittels einer Einstellungsschraube die Eingangsspannung auf einen gewünschten Wert hoch zu regeln. Die Eingangsspannung kann zwischen 2V und 24V, und die Ausgabespannung bis zu 28V betragen.
- Seite 5 » Erweiterung für SublimeText: https://github.com/Robot-Will/Stino » Erweiterung "Visual Micro" für Atmel Studio oder Microsoft Visual Studio: http://www.visualmicro.com/page/Arduino-for-Atmel-Studio.aspx Arduino Tutorials, Beispiele, Referenz, Community: » https://www.arduino.cc/en/Tutorial/HomePage » https://www.arduino.cc/en/Reference/HomePage Interessantes von AZ-Delivery » Zubehör: https://www.az-delivery.de/collections/weiteres-zubehoer » AZ-Delivery G+Community: https://plus.google.com/communities/11511026532250946773 » AZ-Delivery auf Facebook: https://www.facebook.com/AZDeliveryShop/...
- Seite 6 Beispiel sogar einen Komponententester, welcher eine 9V Batterie benötigt. In unserem Aufbau liefern die Akkus 6,9V. Wir schließen diese an den Eingängen des MT3608-Moduls an. (Positiv an IN+, Negativ an IN-). Nun kann man mittels Volt-Meter an den Pins OUT+ und OUT- die Ausgangsspannung messen.
- Seite 7 Poti kann es deshalb notwendig sein, die Schraube bis zu 20 mal zu drehen bevor eine Spannungsdifferenz sichtbar wird. Nachdem die gewünschte Spannung eingestellt ist, können wir den Komponententester einfach anschließen. OUT+ an 3V3 und OUT- an GND.
- Seite 8 Ab jetzt heißt es lernen und ausprobieren. Ab sofort Kannst du in deinen Projekten Bauteile verwenden die mehr als 5V benötigen. Natürlich gibt es auch Step Down Wandler, mit denen du das genaue Gegenteil erreichen kannst. Diesen und noch mehr Hardware findest du natürlich in deinem Online-Shop auf: https://az-delivery.de...
- Seite 9 Möglichkeiten, um sich in Sachen Mikroelektronik weiterzubilden. Falls Sie nach noch weiteren hochwertigen Mikroelektronik-Produkten und Zubehör suchen, sind Sie bei AZ-Delivery Vertriebs GmbH goldrichtig. Wir bieten Ihnen zahlreiche Anwendungsbeispiele, ausführliche Installationsanleitungen, E-Books, Bibliotheken und natürlich die Unterstützung unserer technischen Experten .
