5.6 Auswahl des Systems bzw. der Pumpen

Nach der Installation der ID-Box muss der Waschschleudermaschine für einen vorschriftsgemäßen Betrieb mitgeteilt
werden, welcher System- bzw. Pumpentyp verwendet wird.
Dazu wie folgt vorgehen:
• Schließen Sie die Maschine an das Stromnetz an.
• Geben Sie das vom Abteilungsleiter eingestellte Passwort ein und rufen Sie das Hauptmenü auf.
• Rufen Sie das Pumpen-Menü auf.
• Rufen Sie das Pumpen-Menü auf.
Es erscheint eine Auflistung der verschiedenen System- bzw. Pumpentypen auf dem Bildschirm.
• Wählen Sie 0: Peristaltisch für die Intelligent Dosing Schnittstelle.

5.7 Adressierung der I/O-Platinen

• Geben Sie das Advance Manager-Passwort oder das Advance Service-Passwort ein, um das Hauptmenü
aufzurufen.
• Rufen Sie das Einstellungsmenü auf.
• Rufen Sie das Menü zur Adressierung der I/O-Platine auf.

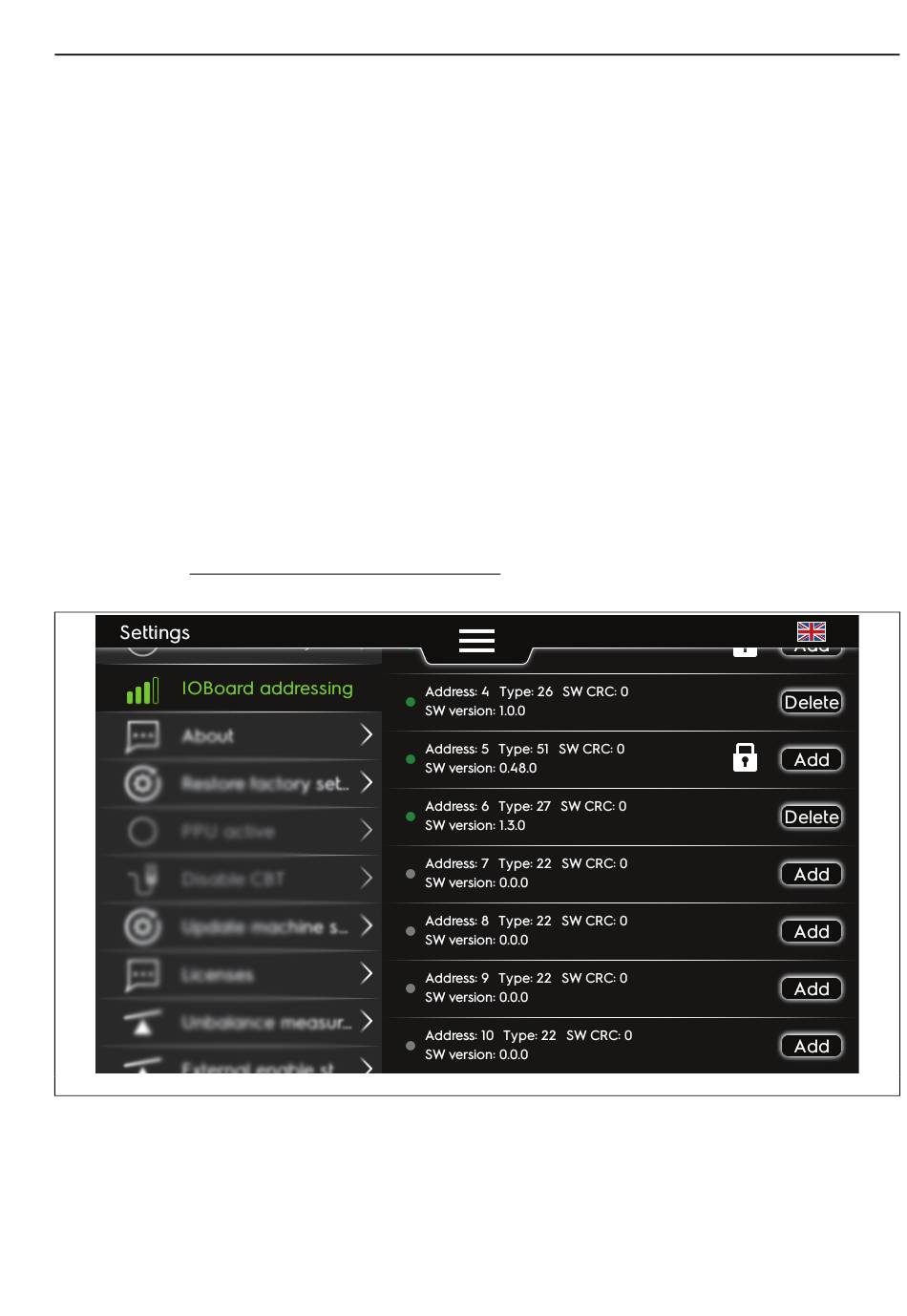

Die verfügbaren I/O-Platinen und Adressen werden danach als Dropdown-Liste auf dem Bildschirm angezeigt. Die
verschiedenen I/O-Platinen und Adressen sind durch eine grüne oder graue Leuchtanzeige gekennzeichnet.
• Grüne Leuchtanzeige = in Verwendung.
• Graue Leuchtanzeige = nicht in Verwendung und für die Adressierung verfügbar.
• Wählen Sie die zweite Zeile in der Liste des I/O-Typs 22.
• Tippen Sie auf „Hinzufügen", um die Zuordnungsfunktion zu starten.
Installationsanleitung
1st
2nd
3rd
fig.X02320
21
