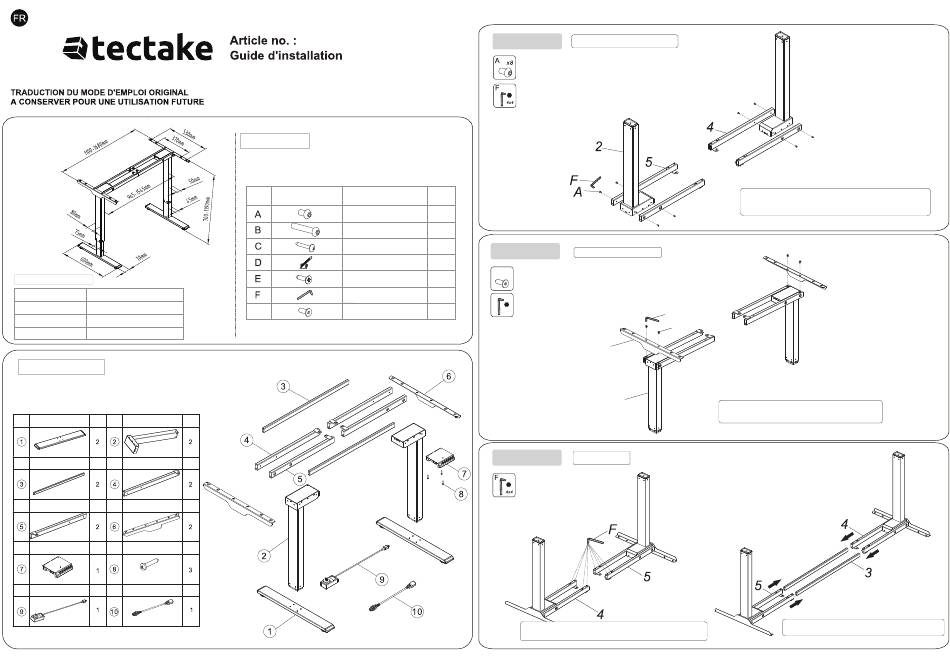

TecTake 404310 Installationsanleitung Seite 7

Données techniques
Montage colonne 2
Capacité de charge max. 100KG
Plage de hauteur 700-1190mm (Sans plateau de table)
Plage de largeur 1100-1680mm
Liste de composants
NO. NO.
Pièce Quanté Pièce Quanté
Colonne
Patins réglables de levage
NO. NO.
Pièce Quanté Pièce Quanté
Bielle
Poutre gauche
NO. Pièce Quanté NO. Pièce Quanté
Poutre droite
Plaque de support
NO. Pièce Quanté NO. Pièce Quanté
Vis pour la
Télécommande télécommande
NO. NO.
Pièce Quanté Pièce Quanté
Adaptateur
Rallonge
de courant
404310/404311/404312
R231123004-V3
Liste d'accessoires
Attention: Les schémas ci-dessous ne sont fournis qu'à titre indicatif et ils peuvent
être légèrement différents du produit et des accessoires reçus. En cas de demande,
veuillez contacter notre service client.
NO. Image Spéc
M6x10
M6x30
St4.2x19
Collier de serrage
St4.2x12
Clé Allen 4x4
G
M6x16
Étape 1
Assemblez les colonnes de levage
Quanté
8
8
Étape 2
12
Montez la plaque de support
6
G x4
6
1
F
4
4x4
6
Étape 3
Installez la bielle
Desserrer
Utilisez une clé Allen 4x4 (F) pour desserrer les vis dans les
poutres de support droite et gauche (4) et (5)
Raccordez les colonnes de levage (2) aux poutres gauche et
droite (4) & (5) en utilisant la vis A. Fixez les colonnes de levage
avec la clé Allen 4*4 (F)
F
G
2
Raccordez les colonnes de levage (2) à la plaque de
support (6) en utilisant la vis G. Fixez les colonnes de
levage avec la clé Allen 4*4 (F)
Insérez la bielle (3) dans les poutres gauche et droite
(4) & (5)
