Eltako FD2G71L-230V Kurzanleitung

D
30 000 047 - 1
Funk­DALI­2­Gateway
FD2G71L­230V
Diese Geräte dürfen nur durch eine
Elektrofachkraft installiert werden,
andernfalls besteht Brandgefahr oder
Gefahr eines elektrischen Schlages!
Temperatur an der Einbaustelle:
-20°C bis +50°C.
Lagertemperatur: -25°C bis +70°C.
Relative Luftfeuchte:
Jahresmittelwert <75%.
Funk-DALI-2-Gateway, bidirektional. Stand-
by-Verlust 2 Watt.
Montage zum Beispiel in Zwischen decken
und Leuchten. 252 mm lang, 46 mm breit
und 31 mm hoch. Mit Kabel-Zugentlastung.
Versorgungsspannung 230 V/50 Hz an den
Klemmen L und N. An den Klemmen DA +/-
wird die IEC 62386 konforme Spannung für
DALI-Geräte bereitgestellt.
Ausgangsstrom 200 mA/ max. 250 mA
Einschalt-Hochlaufzeit max. 250 ms. Im Kurz-
schlussfall schaltet das Netzteil die Versor-
gungsspannung aus. Ein Mechanismus für
zyklische Einschaltversuche ist vorhanden.
Es können die Gruppen 0­15 angesteuert
und auch der Broadcastbefehl abgesetzt
werden. Außerdem können die DALI­Szenen
0­15 angesteuert werden.
DALI-Installationen, die mit dem FD2G71L
komplett angesteuert werden sollen, müssen
also in Gruppen 0-15 konfiguriert sein.
Mit der Konfigurationssoftware DALI-Cockpit
bzw. DALI-Monitor und den DALI-Interfaces
DL-USB mini bzw. DL-Flash-USB können die
DALI-Komponenten konfiguriert werden.
Das FD2G71L speichert intern den Dimm-
wert für jede der Gruppen 0-15 und stellt
diesen Wert als Rückmeldung gemäß EEP
A5-38-08 Command 2 bereit.
Die Rückmeldungen werden auf Basis Rück-
melde-ID + DALI-Gruppennummer erzeugt.
Die Rückmelde-ID kann mit Hilfe von PCT14
ausgelesen und angezeigt werden.
Die Rückmeldungen können mit PCT14 indi-
viduell pro Gruppe von Dimmwert-Tele-
gramm (%) auf Taster-Telegramm (ein/aus)
umgestellt werden. RPS Telegramm, 0x70=
Dimmer ein, 0x50= Dimmer aus.
Somit können mit den Rückmeldungen Aktoren
angesteuert werden.
Das FD2G71L erfüllt die Funktionen des DA-
LI-Masters und der DALI-Stromversorgung.
Die Auswertung von DALI-2 Sensoren kann
mittels PCT14 konfiguriert und freigeschaltet
werden. DALI-2-Event Nachrichten können
interpretiert und in das EnOcean Funknetz
ausgegeben werden.
Achtung: Funktaster erfordern beim
manuellen Einlernen in das FD2G71L immer
einen Doppelklick! Beim manuellen Aus­
lernen "CLR" genügt ein Einfachklick.
Es können verschlüsselte Sensoren eingelernt
werden.
Ein Richtungstaster oder Universaltaster
mit gleicher ID und gleicher Taste kann nicht
mehrfach in unterschiedliche Gruppen ein-
gelernt werden. Es gilt immer die zuletzt
ausgewählte Gruppe.
Ein Taster kann also entweder nur eine Gruppe
oder mit Broadcast alle Gruppen schalten.
Pro Gruppe kann auch ein Funk-Bewegungs-
Helligkeitssensor "FBH" eingelernt werden.
Bei manuellem Einlernen wirkt dieser immer
helligkeitsunabhängig. Mit PCT14 kann man
auch die Helligkeitsschwelle einstellen.
Für die FBH aller Gruppen kann die Verzöge-
rungszeit für die Abschaltung nach Nicht-
Bewegung gemeinsam in Minuten (1..60)
eingestellt werden. Default sind 3 Minuten.
Funktions­Drehschalter
Betrieb: Nach dem Zuschalten der Versorgungs-
spannung wird der komplette
DALI-Bus gescannt, die rote LED des
FD2G71L flackert dabei für einige Sekunden.
Alle vorhandenen DALI-Geräte mit ihren
Kurzadressen werden erfasst und die bei
der Konfiguration im DALI-Gerät hinterlegte
Mindesthelligkeit (MIN LEVEL), Dimmge-
schwindigkeit (FADE RATE u. FADE TIME)
und Gruppen zugehörigkeit ausgelesen. Aus
diesen Daten ermittelt das FD2G71L die
kleinstmögliche Mindest helligkeit und die
Dimmgeschwindigkeit für die Gruppen 0..15.
Alle DALI-Geräte einer Gruppe müssen die-
selbe Dimm geschwindigkeit haben, somit
kann jede Gruppe mit individueller Ge-
schwindigkeit gedimmt werden. Der erlaub-
te Bereich für die FADE RATE beträgt 16 bis
179 Schritte pro Sekunde. Die FADE TIME
muss auf einen Wert größer 0,7 s eingestellt
werden. Der DALI-Scan muss jedes Mal
durchgeführt werden, wenn eine Änderung
der Einstellungen vorgenommen wurde. Hier-
zu wird der untere Drehschalter des FD2G71L
erneut auf AUTO gestellt.
Testfunktion:
Den mittleren Drehschalter auf 100 % stellen
= alle DALI-Betriebsgeräte sind mit 100 %
eingeschaltet.
20 % stellen = alle DALI-Betriebsgeräte sind
mit 20 % eingeschaltet.
OFF stellen = alle DALI-Betriebsgeräte sind
ausgeschaltet.
Universaltaster: Ein- und ausschalten bzw.
auf- und abdimmen, die Richtungsumkehr
erfolgt durch kurzes Loslassen des Tasters.
Richtungstaster: Auf einer Seite 'einschalten
und aufdimmen' sowie auf der anderen Seite
'ausschalten und ab dimmen'.
Ein Doppelklicken auf der Einschaltseite
löst das automatische Aufdimmen bis zur
vollen Helligkeit aus.
ZE: Schaltet mit maximaler Helligkeit (100 %)
ein. Mit PCT14 kann ein Dimmwert in % fest-
gelegt werden.
ZA: Schaltet aus. Mit PCT14 kann 'soft aus'
deaktiviert werden.
Weißton­ und Intensitätsdoppelwippen­
taster (mit PCT14 wählbar)
Die linke Wippe ändert die Farbtemperatur,
oben drücken kaltweiß und unten drücken
warmweiß. Die rechte Wippe ändert die
Intensität, oben heller und unten dunkler.
FBH: Pro Gruppe kann ein Funk-Bewegungs-
Helligkeitssensor FBH eingelernt werden,
dieser wird nur als Bewegungsmelder aus-
gewertet. Mit PCT14 kann eine Helligkeits-
schwelle festgelegt werden, bei welcher in
Abhängigkeit von der Helligkeit (zusätzlich
zur Bewegung) die Beleuchtung einschaltet.
Bei Nichtbewegung wird nach 3 Minuten
ausgeschaltet. Mit PCT14 kann diese Aus-
schaltverzögerung zwischen 1 und 60 Minuten
eingestellt werden.
Außerdem kann mit PCT14 eine Sperrzeit
eingestellt werden, die nach einem manuellen
Eingriff mit Taster den FBH für diese Zeit
deaktiviert. Durch einen kurzen Tasten-
druck auf die Einschaltseite des Richtungs-
tasters wird der FBH wieder aktiviert.
FBHs derselben DALI Gruppe sind verknüpft
wenn diese im ID-Zuordnungsbereich einer
Zeile kleiner 32 zugeordnet sind.
Konstantlichtregelung mit Helligkeitssen­
sor nach EnOcean­EEP A%­06­02 (Her­
steller ELTAKO):
Die automatische Helligkeitsregelung
schaltet sich beim Einlernen des Hellig-
keitssensors automatisch ein. Die ge-
wünschte Hellig keit wird mit einem Taster
eingestellt und der erste anschließend emp-
fangene Helligkeitswert des Helligkeitssen-
sors wird zur Zielhelligkeit. Diese wird auto-
matisch vom FD2G71L durch eingehende
Helligkeitswerte des Helligkeitssensors
konstant gehalten. Nach jeder Helligkeits-
änderung (Dimmen) mit Taster wird der an-
schließend empfangene Helligkeitswert des
Helligkeitssensors zur neuen Zielhelligkeit.
Wird die Zielhelligkeit mit PCT14 eingestellt,
oder mit einem 'Richtungstaster für Zielhel-
ligkeit' gespeichert, ist diese fest. Eine Hel-
ligkeitsänderung mit Taster wird anschlie-
ßend von der fest eingestellten
Zielhelligkeit überstimmt. Wird zusätzlich
ein FBH eingelernt, wird bei Bewegung und
unterschrittener Zielhelligkeit eingeschal-
tet und bei Nicht bewegung oder überschrit-
tener Ziel helligkeit ausgeschaltet. Durch das
Aus schalten mit Taster wird die automati-
sche Regelung durch FBH bzw. FIH deakti-
viert. Zentraltaster, Szenentaster und
Dimmwerte per PC führen ebenfalls zur
Deaktivierung. Durch einen kurzen
Tastendruck auf die Einschaltseite des
Richtungstasters wird die automatische
Regelung wieder aktiviert.
Speichern der Zielhelligkeit: Richtungs-
taster für Zielhelligkeit oben drücken.
Die aktuelle Helligkeit, die vom FD2G71L
gesendet wurde, wird gespeichert.
Löschen der Zielhelligkeit: Richtungstaster
für Zielhelligkeit unten drücken.
FTK: Wird das Fenster geöffnet, schaltet
das Licht mit maximaler Helligkeit (100 %)
ein. Wird das Fenster geschlossen, schaltet
das Licht aus.
Controller: Bei einem Dimmwert-Tele-
gramm für eine Gruppe wirkt das Blockier-
Bit nur auf Gruppentaster dieser Gruppe,
mit Broadcast kann die Gruppe trotzdem
verändert werden. Bei einem Dimmwert-Te-
legramm für alle Gruppen (Broadcast) wirkt
das Blockier-Bit nur auf Broadcast-Taster,
mit Gruppentastern können die Gruppen
trotzdem verändert werden.
Die rote LED leuchtet, wenn ein Funk signal
empfangen wird.
Die grüne LED leuchtet, wenn ein
Bestätigungs-Telegramm gesendet wird.

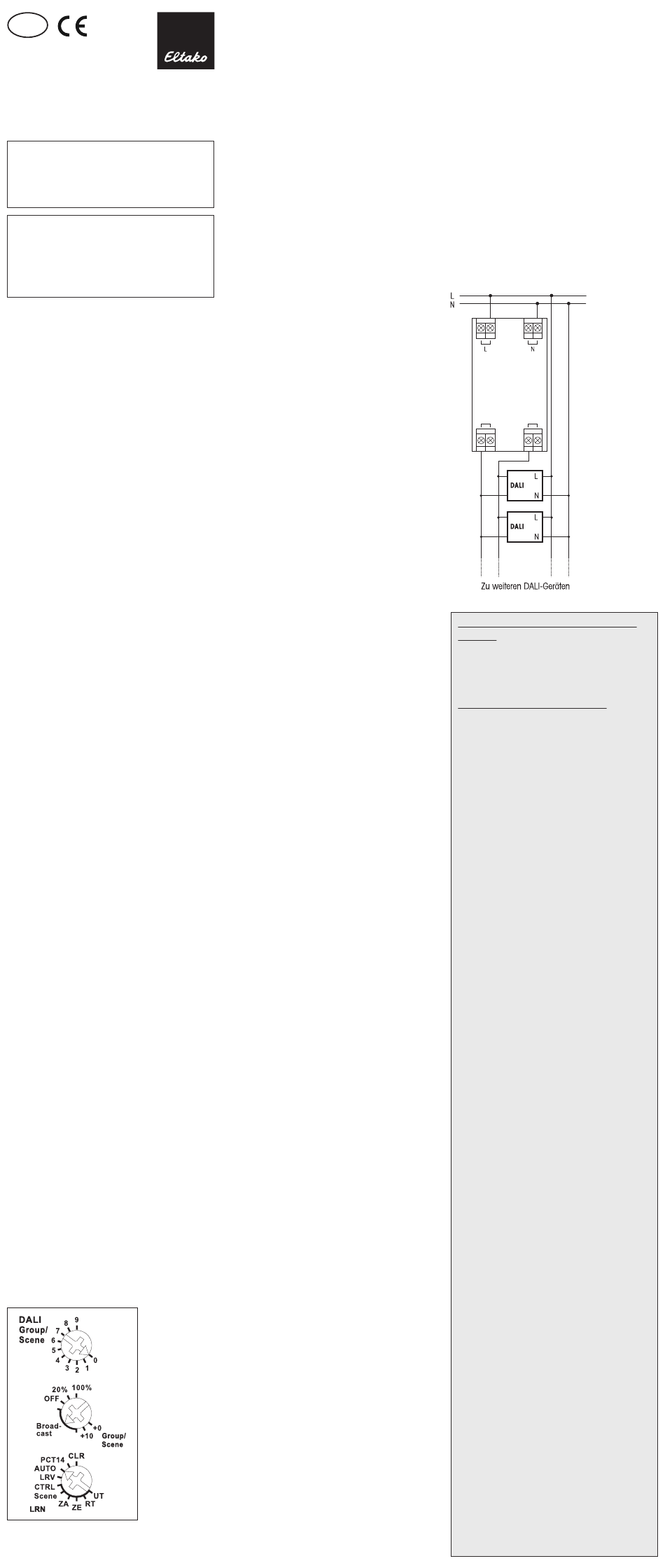

Anschlussbeispiel
DA- DA+
Einlernen der Funksensoren in Funk­
aktoren
Alle Sensoren müssen in Aktoren ein­
gelernt werden, damit diese deren Be­
fehle erkennen und ausführen können.
Aktor FD2G71L­230V einlernen
Bei der Lieferung ab Werk ist der Lern-
speicher leer. Sollten Sie nicht sicher
sein, ob bereits etwas eingelernt wurde,
dann müssen Sie den Speicherinhalt
komplett leeren:
Den unteren Drehschalter auf CLR stellen.
Die rote LED blinkt aufgeregt. Nun inner-
halb von 10 Sekunden den oberen Dreh-
schalter 3-mal zu dem Rechtsanschlag
(Drehen im Uhrzeigersinn) und wieder
davon wegdrehen. Die LED hört auf zu
blinken und erlischt nach 2 Sekunden.
Alle eingelernten Sensoren sind gelöscht.
Einzelne eingelernte Sensoren löschen:
Wie bei dem Einlernen nur den unteren
Drehschalter auf CLR anstatt auf LRN
stellen und den Sensor betätigen. Die zu-
vor aufgeregt blinkende LED erlischt.
Gerätekonfiguration löschen:
Den unteren Drehschalter auf CLR stellen.
Die rote LED blinkt aufgeregt. Nun inner-
halb von 10 Sekunden den oberen Dreh-
schalter 6-mal zu dem Linksanschlag
(Drehen gegen den Uhrzeigersinn) und
wieder davon wegdrehen.
Die LED hört auf zu blinken und erlischt
nach 5 Sekunden. Die Werkseinstellungen
wurden wiederhergestellt.
Sensoren einlernen:
1. Den mittleren Drehschalter auf +0 stellen
= Gruppe 0..9 oder auf +10 stellen =
Gruppe 10..15 oder auf Broadcast stellen
= Broadcast
2. Den oberen Drehschalter auf die ge-
wünschte Gruppe (Group) 0..9 stellen.
Z.B. Mitte +0 und oben 9 = Gruppe 9
oder Mitte +10 und oben 5 = Gruppe 15
3. Der untere Drehschalter wird auf die
gewünschte Einlernfunktion gestellt,
die rote LED blinkt ruhig.
UT = Universaltaster einlernen
RT = Richtungstaster einlernen, Richtungs-
taster werden beim Tasten automatisch
komplett eingelernt.
Dort wo getastet wird, ist dann für das
Einschalten und Aufdimmen definiert,
die andere Seite für das Ausschalten
und Abdimmen.
ZE = 'Zentral ein' einlernen
ZA = 'Zentral aus' einlernen
Scene = Taster für DALI-Szenenabruf
(mit dem oberen und mittleren Dreh-
schalter wird die gewünschte DALI-
Szene 0..15 gewählt); FBH, Helligkeits-
sensor und FTK einlernen
CTRL = Controller und Drehtaster einler-
nen, beim Einlernen werden automa-
tisch die Bestätigungs-Telegramme ein-
geschaltet und gesendet.
