RideLink WingMan Bedienungsanleitung Seite 27

Anschlussspezifikationen

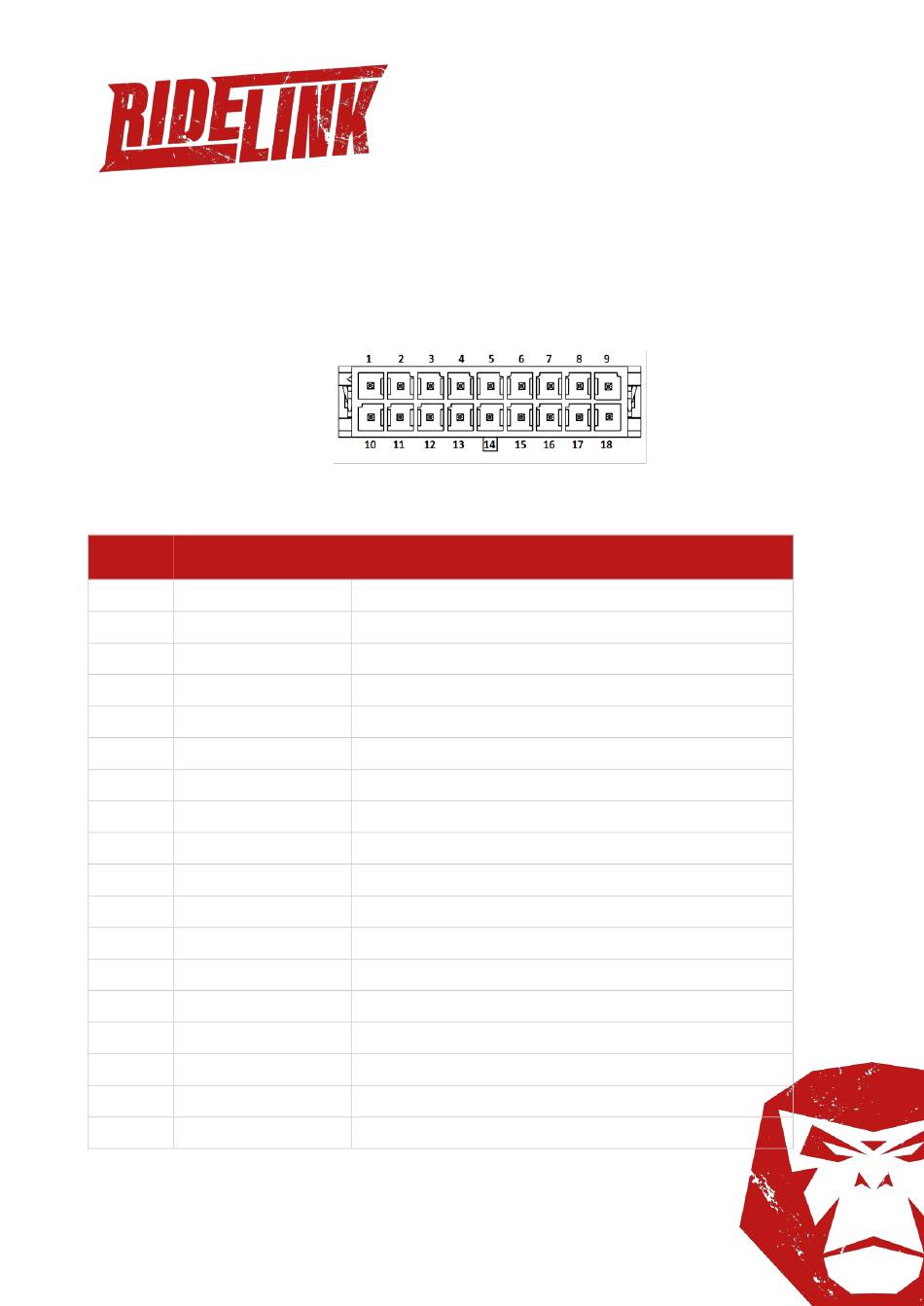

18 Pins TCU Stecker Teilnummer - CP3518P1HST-NH
Pin Nr. Signal Name
1 Reserviert
2 Reserviert
3
Reserviert
4 Batterie +
5
IGN_DET
6 Reserviert
7 Reserviert
8 Reserviert
9
Reserviert
10 Reserviert
11 Reserviert
12 Reserviert
13
HS_CAN_H
14 HS_CAN_L
15 Batterie -
16 Reserviert
17 Reserviert
18 Reserviert
„RideLink" und „You'll Never Ride Alone" sind eingetragene Marken
TCU Stecker Pinbelegung
Externer Batterieanschluss mit positiver Spannung
Zünderkennungseingang
CAN Bus I/O Line High Level
CAN Bus I/O Line Low Level
Externer Batterieanschluss mit negativer Spannung
der Firma RideLink GmbH haftungsbeschränkt.
Beschreibung
