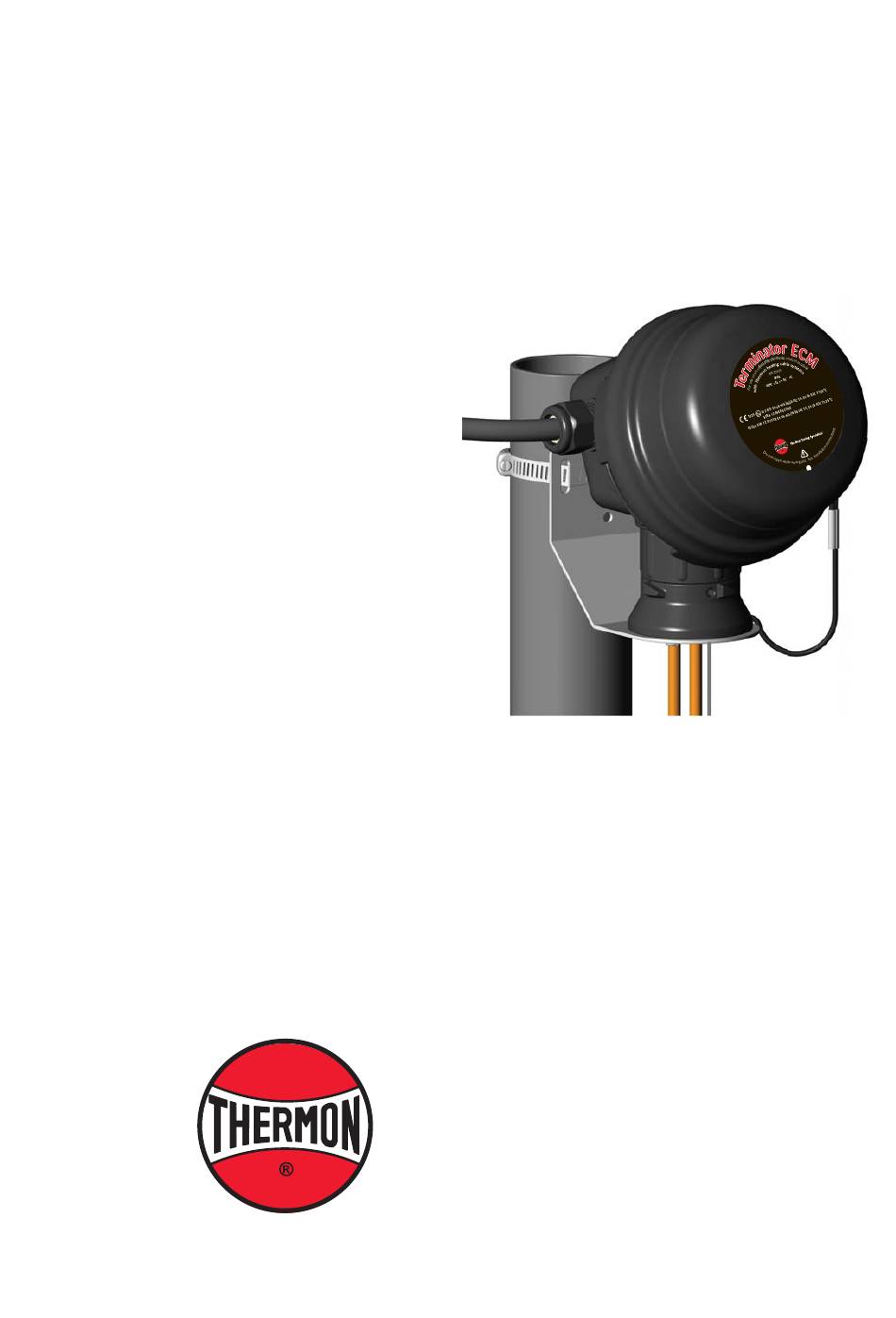

Terminator
ECM-R-WP
TM
Electronic Control Module
INSTALLATION PROCEDURES
The Heat Tracing Specialists
®
loading

Verwandte Anleitungen für Thermon Terminator ECM-R-WP

Inhaltszusammenfassung für Thermon Terminator ECM-R-WP

  • Seite 1 Terminator ECM-R-WP Electronic Control Module INSTALLATION PROCEDURES The Heat Tracing Specialists ®...

  • Seite 2: Installation Procedures

    INSTALLATION PROCEDURES Receiving, Storing and Handling . . . The following installation procedures are suggested guidelines for the installation of the Terminator ECM-R-WP Kit. 1. Inspect materials for damage incurred during shipping. 2. Report damages to the carrier for settlement.
  • Seite 3 Terminator ECM-R-WP INSTALLATION PROCEDURES Mounting Method 1: Secure wall mount Mounting Method 2: Secure wall mount Slide appropriate IEK insulation entry kit components onto cable. bracket to mounting surface using pipe bracket to mounting surface using band provided with kits. customer supplied screws, flat washers, and nuts.
  • Seite 4 Terminator ECM-R-WP INSTALLATION PROCEDURES Power Cable Install M25 power gland (order separately) Install power cable. Install electronic control module and and M25 blind plug. complete system wiring. Terminal set screws shall be tightened to a torque value of 1,4 Nm (12,4 lb-in). See wiring details.
  • Seite 5 • Die Installation muss den Thermon-Vorgaben entsprechen • L'installation doit se conformer aux exigences Thermon (y compris la (einschließlich der Richtlinie PN 50207U für Ex-Systeme) und muss notice PN 50207U pour les installations Ex) et doit être réalisée en in Übereinstimmung mit den Vorschriften gemäß...

  • Seite 6: Инструкция По Монтажу

    применения, монтажа или эксплуатации продукта,требуется un diferencial. устройство защитногоотключения (УЗО). • La instalación debe cumplir con los requisitos de Thermon • Монтаж должен осуществляться в соответствии с требованиями (incluyendo el estándar PN 50207U para sistemas Ex) y debe компанииThermon и нормами EN IEC 60079-14для...
  • Seite 7 Electronische Controle Module Installatie Richtlijnen Waarschuwingen… • Thermon verwarmingssystemen moeten altijd geïnstalleerd worden met de correcte elektrische beveiligingen. Thermon adviseert altijd een installatie automaat/zekering met aardlekbeveiliging toe te passen. • De installatie moet in zijn geheel voldoen aan de locale voorschriften voor elektrische installaties (inclusief form PN 50207U voor Ex systemen) en aan de IEC 60079-14 bij...
  • Seite 8 THERMON . . . The Heat Tracing Specialists ® TC-E B.V. Buitendijks 37 • 3356 LX Papendrecht The Netherlands Phone: +31 (0) 183-20 10 88 Specifications and information are subject to change without notice. Form PN50869U-0912...
