UTILISATION
1. Seleccione uno adecuado entre los adaptadores de rosca (6-24).
2. Fije el adaptador (A) al inyector (C), antes del montaje es necesario desmontar el electroimán,
por ejemplo, para conectar el adaptador a la rosca interior o exterior.
3. Seleccione el adaptador de aire comprimido adecuado (2 o 3), dependiendo del espacio.
4. Engrase ligeramente las dos juntas tóricas del perno de tracción del extractor de aire
comprimido (1).
5. Inserte el perno de extracción del extractor de aire comprimido (1) a través del orificio del
adaptador de aire comprimido (2/3) y fije la unidad al adaptador seleccionado (A) que ya haya
fijado al inyector (C). Al apretar, asegúrese de que la conexión de la manguera en el adaptador
de aire comprimido apunta en la dirección en la que hay suficiente espacio para la manguera de
aire comprimido (5).
6. Asegúrese de que todos los componentes estén firmemente conectados entre sí.
7. Cierre la válvula de aire comprimido (4) de la palanca (B).
8. Conecte la válvula de aire comprimido (4) a la manguera de la fuente de aire comprimido.
9. Seleccione la velocidad en el anillo (D) (Lento=300/min. | Rápido = 900/min.)
10. Abra la válvula de aire comprimido (4) de la palanca (B) y la herramienta comenzará a
funcionar.
11. Antes de comenzar a desmontar la herramienta, cierre la válvula de aire comprimido y
desconecte la herramienta de la manguera de la fuente de aire.

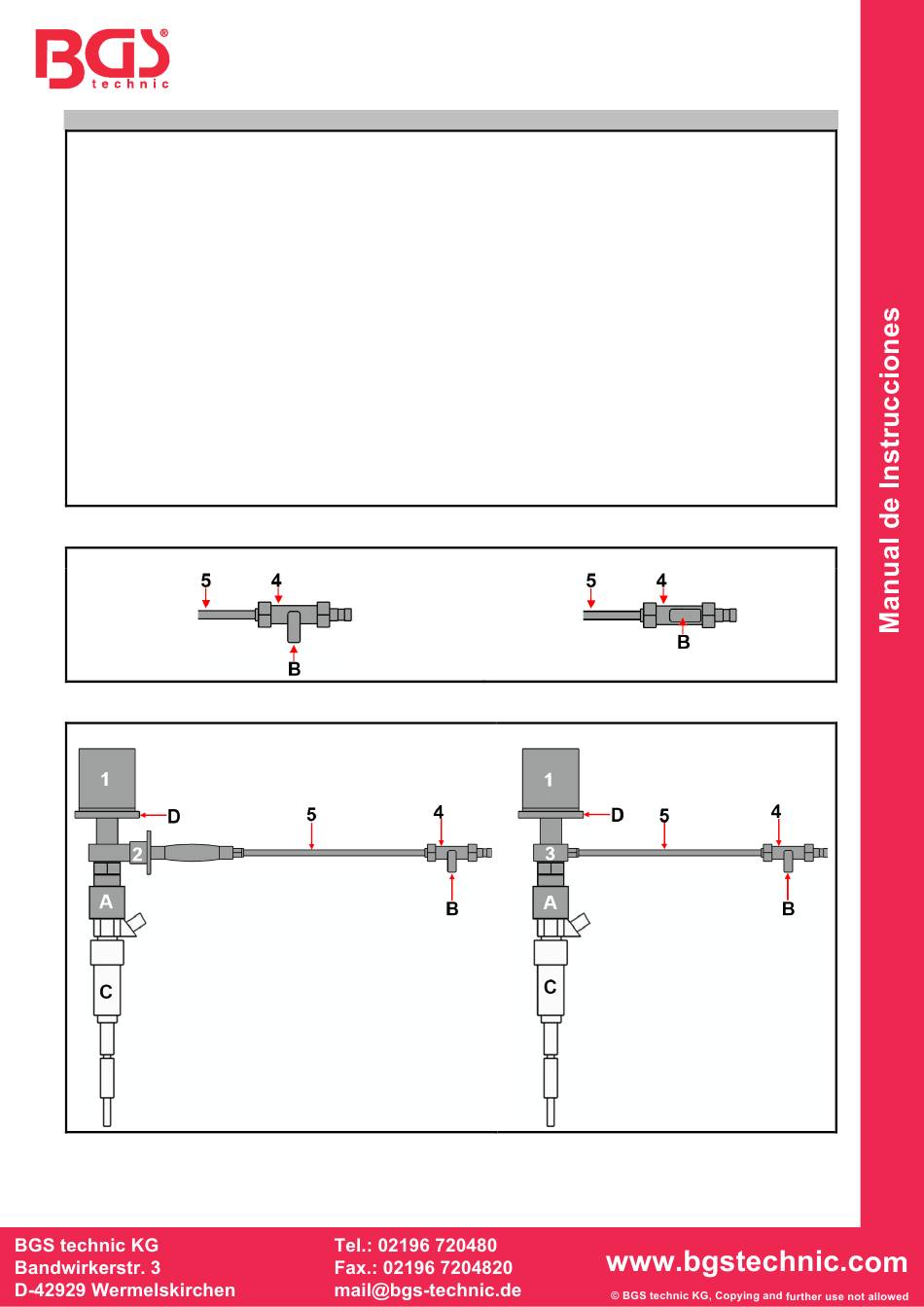

Válvula de aire comprimido (4) cerrada
Adaptador de aire comprimido (2)
