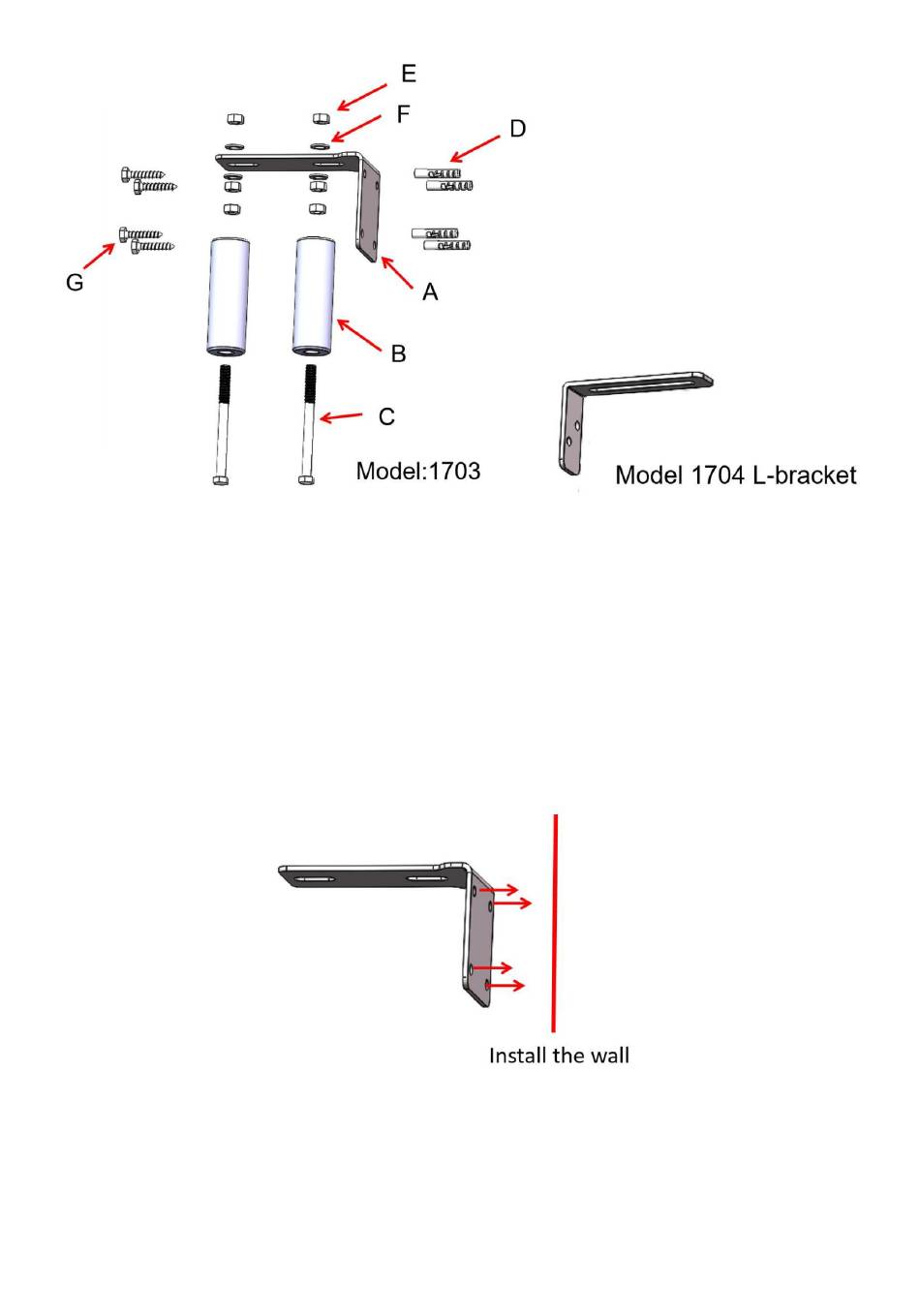

Hinweis:Modell 1703 und 1704 sind ausgestattet mit offenen 19mm schlüssel und eine
Innensechskantschlüssel.
Modell 1704 Nur zwei Kunststoff-Dehnschrauben D und Schraube G.
INSTALLATIONSANLEITUNG
1.Markieren Sie zunächst die Position der Befestigungslöcher an der Wand durch die 4
Schraubenlöcher der L-förmigen Halterung;
Hinweis: Modell 1704. Markieren Sie die beiden Schraubenlöcher.
2. Mit einer Schlagbohrmaschine Löcher an der markierten Stelle bohren; Die innere
Der Durchmesser beträgt 12 mm und die Lochtiefe beträgt 65 mm.
- 3 -
