1 Übersicht
1.1 Anwendungen
Diese Betriebsanleitung gilt für Geräte der Serie X2 mit integrierter Steuerung und einem Touch-Bildschirm.
Darüber hinaus sind die verschiedenen Produktbeschreibungen und die Programmieranweisungen für Techniker in
separaten Dokumenten enthalten. Dies soll die Arbeit mit den verschiedenen Steuerungen und Bedienebenen erleichtern.
2 Anzeige und Bedienung
2.1 Tastenbelegung SRD2 Serie
C
25.1 °
38.6 %RH
ppm
763
�� Alarm 3

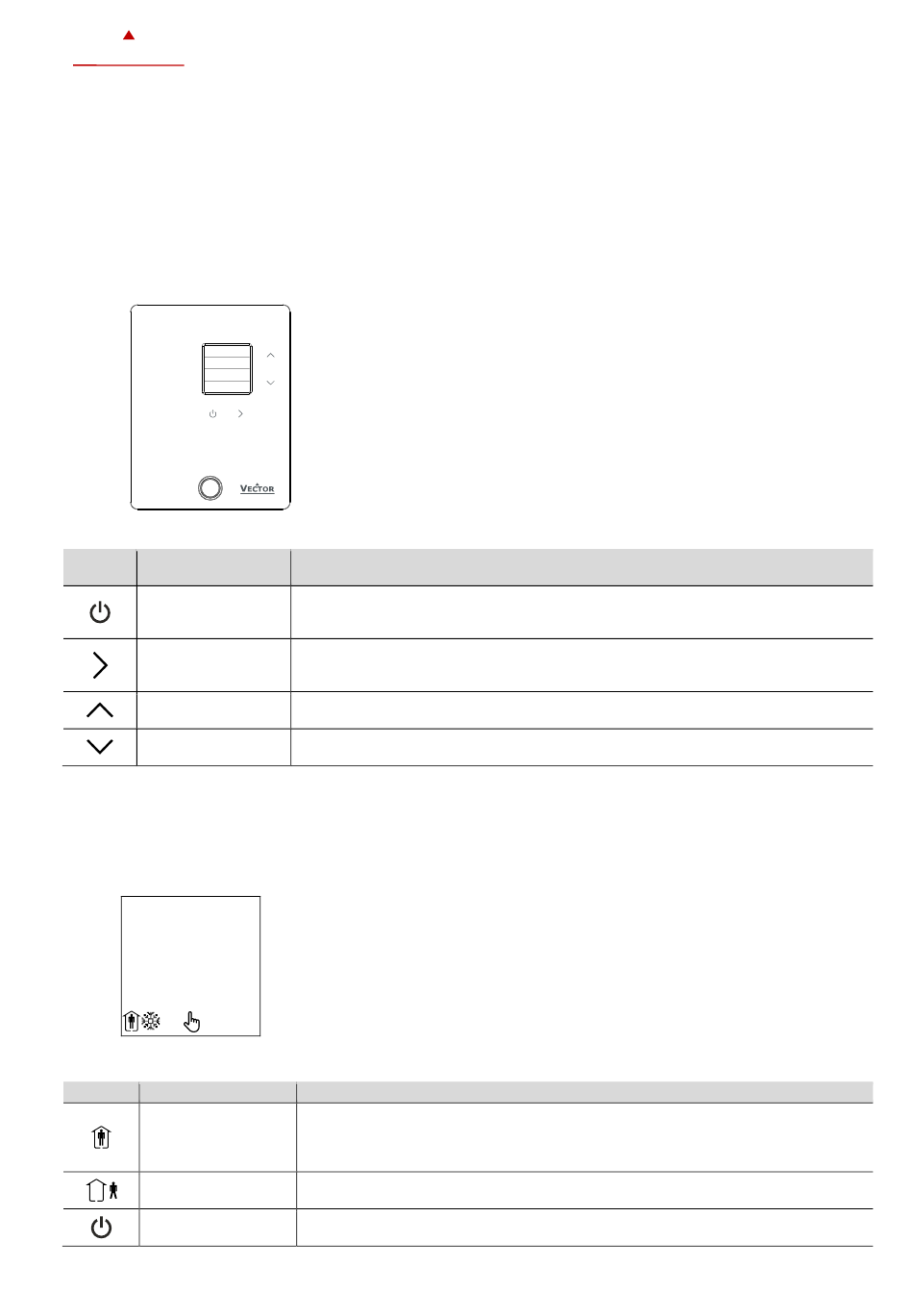

Abbildung 1: SRD2-OPIR
Tasten-
Funktion
Symbol
Betriebsart
(Zurück)
Rechts
(Bestätigen)
Nach oben
(+)
Daunen
(-)
2.2 LCD-Anzeige
Übersicht
In diesem Abschnitt wird die Bedeutung der Symbole auf dem LCD-Display erklärt.
Anzeigebeispiel:
�� Alarm 1
C
24.7 °
%RH
38.6
2.3 Betriebsart
Anzeige Modus
Anwesend (Komfort)
Abwesend (ECO)
Aus / Schutz
Doc: 70-01-0994C, Serie X2, 20250114
Änderungen vorbehalten
X2-B
EDIENUNGSANLEITUNG
Beschreibung
Auswahl der Betriebsart (Ein / Aus, Anwesend / Abwesend)
Navigation im Menü: Zurück zum vorherigen Menü
Langer Druck: Betriebsart Aus / Schutz, falls der An/Abwesend-Modus aktiv ist
Menüführung: Nächster Menüpunkt
Alarme: Bestätigen eines Alarms
Langer Druck: Aktivierung Einstellungsmenu
Einstellen von Temperatursollwerten und Regelparametern
Einstellen von Temperatursollwerten und Regelparametern
Beschreibung
Das X2-Gerät hält die in den einzelnen Regelkreisen festgelegten Solltemperatur für
die Betriebsart "Anwesend" (Komfort) ein.
In der Betriebsart "Anwesend" kann der Lüfter auf automatische oder manuelle
Lüftergeschwindigkeit eingestellt werden.
Das X2-Gerät hält die in jedem Regelkreis definierten Solltemperatur für die
Betriebsart "Abwesend" (ECO, Absenkbetrieb) ein.
Das X2-Gerät läuft im Schutzbetrieb. Das System ist gegen Überhitzung und Frost
geschützt, falls aktiviert. Die Eingänge werden auf Alarme überwacht.
