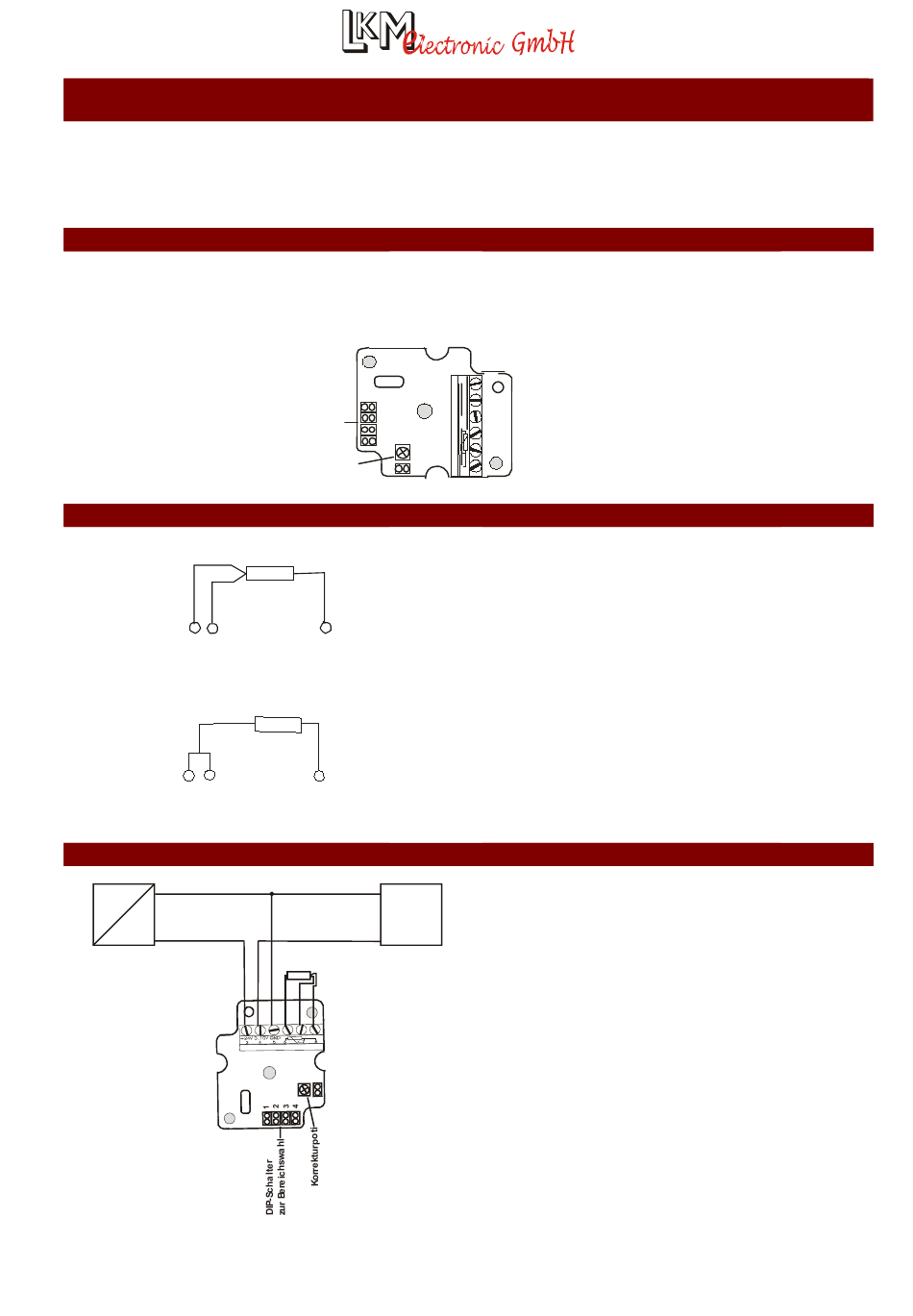

LKM ELECTRONIC 467 Einsatzhinweise

EINSATZHINWEISE TYP 467
Der Typ 467 ist ein digitaler Messumformer für Pt100/1000 Temperatursensoren. Er wandelt den
temperaturabhängigen Widerstand in ein Normspannungssignal von 0...10 V um. Er ist speziell für die
Montage in einem Bopla -Gehäuse PK101 vorgesehen, kann aber auch in andere passende Gehäuse
montiert werden.
EINSTELLELEMENTE
Auf der Oberseite des Messumformers befinden sich ein Einstellregler zum Feinabgleich der
Ausgangsspannung. Die Lage des Reglers ist aus dem Bild ersichtlich.
Der Regler ist gegen versehentliches Verstellen durch eine Versiegelung gesichert.
EINGANGSBESCHALTUNG DER SENSOREN
8 7
8 7
AUßENBESCHALTUNG
-
230VAC
+
24VDC
01
1
DIP-Schalter
2
zur Bereichswahl
3
4
Korrekturpoti
6
6
-
SPS
+
PC
Pt 100
B ei 2L-Anschluss
Klemmen 7 und 8 ver-
binden
Der Messumformer Typ 467 wird in
Dreileiterschaltung betrieben, d.h. der
Widerstand der Zuleitung geht nicht in das
Messergebnis ein, wenn die Zuleitungen
gleich lang sind und aus demselben
Leitermaterial bestehen.
Der Typ 467 kann durch Kurzschluss der Klemmen 7
und 8 auch in Zweileiterschaltung betrieben werden.
Dabei gehen allerdings die Zuleitungswiderstände mit in
das Messergebnis ein. Für geringe Korrekturen kann der
Nullpunkt-Regler verstellt werden.
Die Ausgangsspannung ist temperaturlinear.
Dabei muss beachtet werden, dass sich der
Ausgang nur bis etwa 0,02 V an die untere
Versorgungsspannung aussteuern lässt.
