EINSATZHINWEISE TYP 213
Der Typ 213 ist ein analoger Messumformer für Pt100/1000 Temperatursensoren. Er wandelt den
temperaturabhängigen Widerstand in ein Normstromsignal von 4...20mA um. Er ist speziell für die
Montage in 35mm DIN-Schiene vorgesehen, kann aber auch in andere passende Gehäuse montiert
werden.

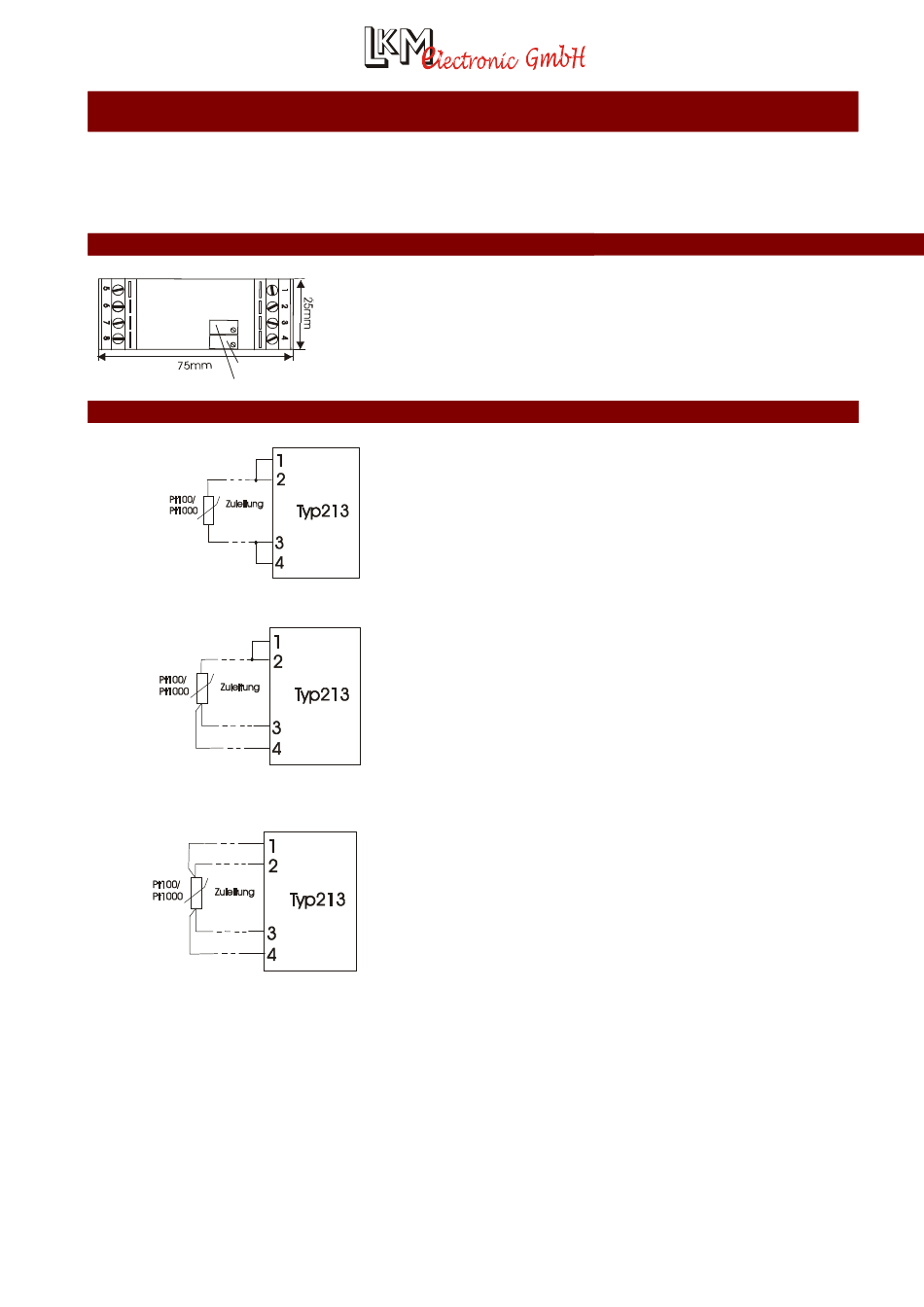

ÖFFNEN DES GEHÄUSES UND LAGE DER EINSTELLELEMENTE
Nullpunkt
S panne
EINGANGSBESCHALTUNG DER SENSOREN
Zum Öffnen der Klarsichthaube muss diese vorsichtig an den
schmalen Stellen nach innen gedrückt und abgezogen werden. Die
Lage der Regler ist aus dem Bild ersichtlich. Die Regler sind gegen
versehentliches Verstellen gesichert.
Bei der Zweileiterschaltung geht der Widerstand der
Zuleitung in das Messergebnis ein. Deshalb sollte diese
Beschaltung nur bei kurzen Leitungslängen oder geringen
Genauigkeitsanforderungen gewählt werden.
Zur Korrektur des Leitungswiderstandes kann auch der
Zero-Regler verstellt werden. Der Spanne-Regler sollte
möglichst nicht verstellt werden. Zwischen die Anschlüsse
1 und 2 bzw. 3 und 4 muss jeweils am Messumformer eine
Brücke geklemmt werden.
Durch Auftrennung einer Zuleitung in Strom-
und Signalpfad geht der Widerstand der
entsprechenden Teilleitung bei der
Dreileiterschaltung nicht in das
Messergebnis ein. Diese Schaltung stellt
einen Kompromiss zwischen der Zwei- und
Vierleiterschaltung dar.
Durch Auftrennung beider Zuleitungen in Strom- und
Signalpfad geht der Widerstand der Leitungen bei der
Vierleiterschaltung nicht in das Messergebnis ein. Diese
Schaltung bietet deshalb die größte Genauigkeit, aber
auch den größten Verkabelungsaufwand. Sie ist vor allem
bei größerer Entfernung zwischen Sensor und
Messumformer vorzusehen.
