BENUTZERHANDBUCH FÜR DIG-M-2

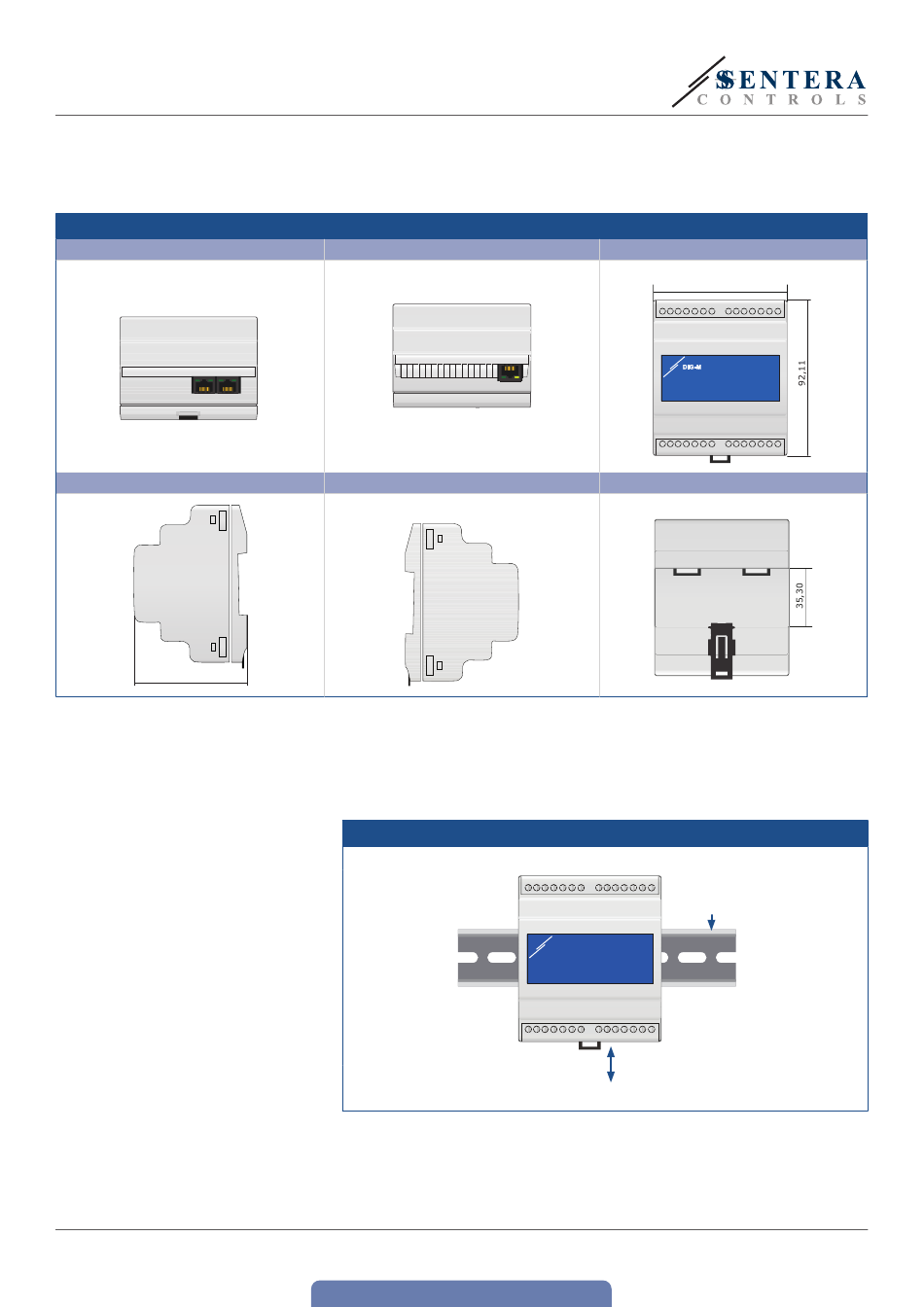

Fig. 3 Einbaumaße
Ansicht von unten
Seitenansicht
65,8
UG-DIG-M-2-DE-000 - 19 / 02 / 2025
1.
Stellen Sie sicher, dass das Gerät nicht mit Strom versorgt wird.
2.
Wählen Sie die richtige DIN-Schiene unter Berücksichtigung der Abmessungen
des Geräts - siehe Abb. 3.
Ansicht von oben
Seitenansicht
3.
Montieren Sie das Internet-Gateway auf einer Standard-DIN-Schiene von 35
mm in einem gut belüfteten Schaltschrank. Berücksichtigen Sie die zulässigen
Betriebsbedingungen. Ziehen Sie den Verriegelungsclip heraus, bevor Sie das
Gerät auf die Schiene setzen, und stellen Sie ihn wieder in seine ursprüngliche
Position, um das Gehäuse an der Schiene zu fixieren. Achten Sie auf die richtige
Ausrichtung des Geräts - siehe Abb. 4.
Fig. 4 Verriegelungsclip DIN-Schiene
4.
Schließen Sie das 24-VDC-Netzteil an die Master-Buchse des Gateways an.
Wir empfehlen die Verwendung eines Sentera 24-VDC-Netzteil (Artikelnummer
DRPS8-24-40 oder DHDR8-24-36).
Die Netzteile von Sentera sind mit RJ45-Buchsen ausgestattet, die die Verkabelung
erleichtern. Darüber hinaus bieten sie auch Schutz gegen Überspannung und
Überlastung, was die Sicherheit Ihrer Installation erhöht.
www.sentera.eu
zurück zum Inhaltsverzeichnis
DIG-M DIG-M
verschlossen
Verriegelungsclip
Unverschlossen
Vorderansicht
70,10
Rückansicht
DIN-Schiene
