04 Produktfunktionen und Einführung
Beim Gravieren mit Rotation durchläuft die -Achse ihre normale Abtastbewegung, aber die y-Achse bleibt stehen, während die Rotation für
Bewegung in diese Richtung sorgt.
Der Spinner kann eine Vielzahl von runden Objekten halten, von etwas so Dünnem wie einem Bleistift bis zu einem 32-Unzen-Glas im
Yeti-Stil.
Er besteht aus einer festen Achse und einer beweglichen Achse, die in einer von 5 Positionen arretiert werden kann. Der für die jeweilige
Position geltende Durchmesserbereich ist auf der linken Seite des Drehtellers angegeben.
Geeignet zum Schalten von festen Wellen mit Durchmessern:> 89mm,64- 89mm, 38 - 64 mm,19-38mm, 6-19mm, Schalten zwischen
verschiedenen Positionen.
Anmerkung:
1. Lösen Sie die Knöpfe an beiden Enden gleichzeitig, schieben Sie die Riemenscheibe in die gewünschte Position und arretieren Sie dann
die Knöpfe an beiden Enden gleichzeitig.
2. Bei der Verwendung von Rotationsgravurvektoren empfehlen wir eine Graviergeschwindigkeit von <800mm/min.
18

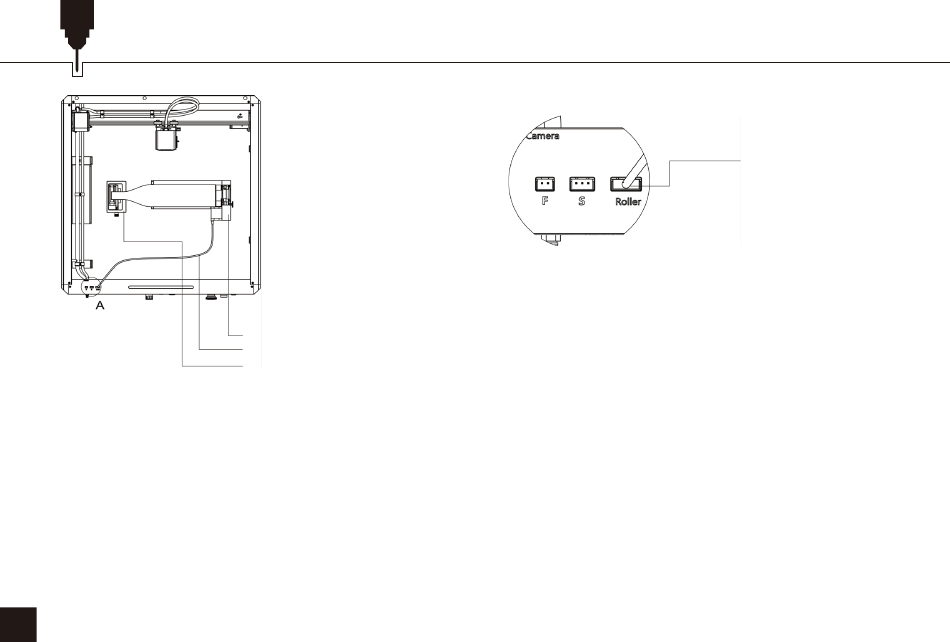

Drehachse
Verbindungsleitung
Modul zur Anpassung der Drehachse
Teilansicht A
Platzieren Sie die Walze an der gewünschten Stelle, stecken
Sie den Anschlussdraht in die Tafel "Walze" und das andere
Ende in den Walzenmotor.
Eingravierter konischer Zylinder
Bei einigen gängigen Gläsern ist es oft am besten, das
schmalere Ende des Zylinders so abzustützen, dass die
waagerechte Kante dem Laser zugewandt ist.
Anschlussbuchse für
die Rotationsachse
