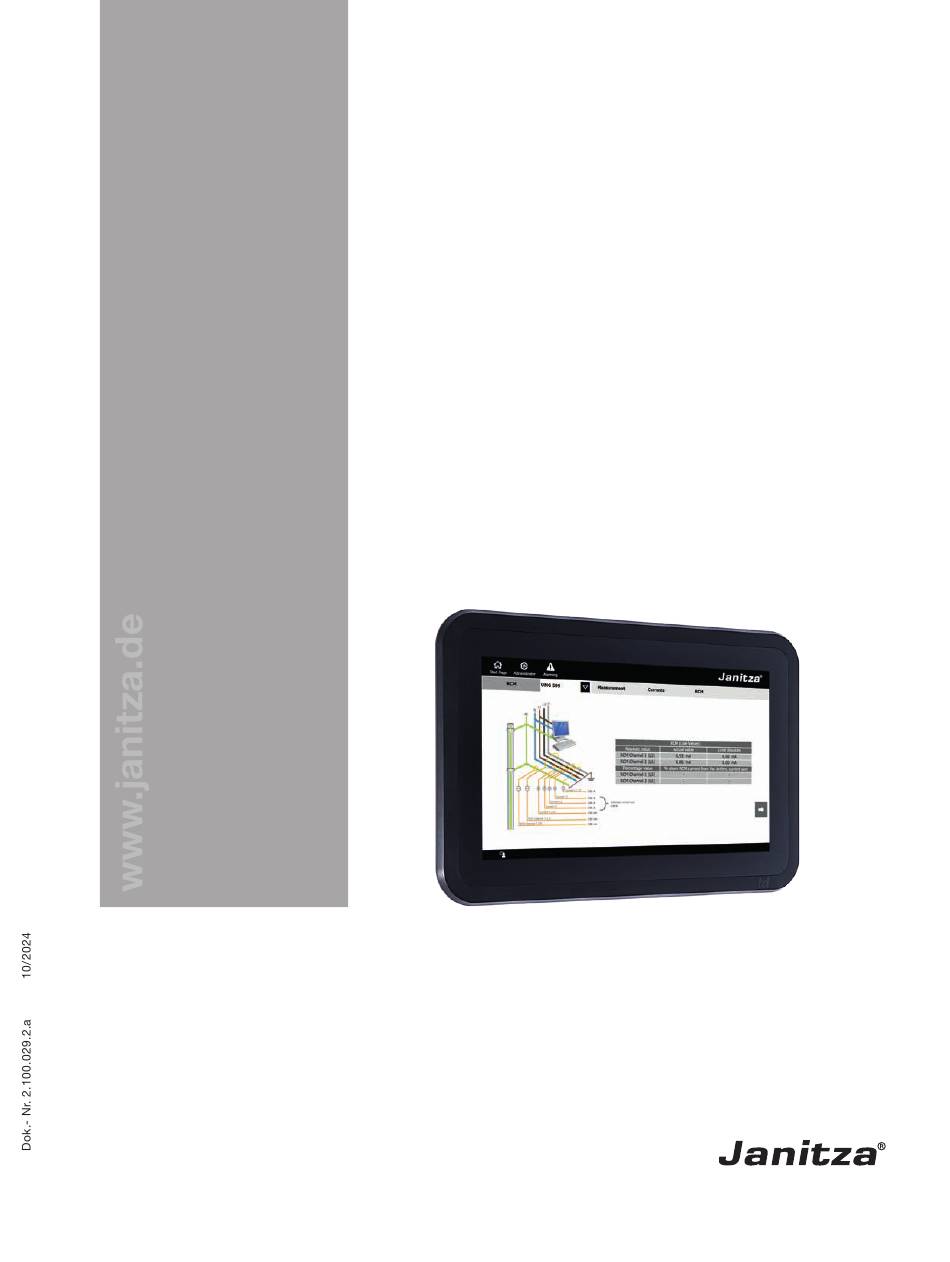

- Seite 1 Smart Energy Panel JPC 100-WEB Benutzerhandbuch und technische Daten ab Firmware 1.0.72 Janitza electronics GmbH Vor dem Polstück 6 35633 Lahnau | Deutschland Support +49 6441 9642-22 info@janitza.de | www.janitza.de...
-
Seite 2: Inhaltsverzeichnis
JPC 100-WEB INHALT 1. Allgemeines ............4 1. - Seite 3 Neues Master-Gerät einbinden ......25 10. 1. 2 JPC 100-WEB als Master-Gerät verwenden ....25 10. 1. 3 Digital IO Konfiguration .
-
Seite 4: Allgemeines
Janitza electronics GmbH keine Haftung. Sorgen Sie dafür, dass Ihre Informations- produkte leserlich zugänglich sind. 1. 2 Urheberrechtsvermerk © 2019 - Janitza electronics GmbH - Lahnau. Alle Rechte vorbehalten. Jede, auch auszugsweise, Vervielfältigung, Bearbeitung, Verbreitung und sonstige Verwer- tung ist verboten. -
Seite 5: Sicherheit
JPC 100-WEB www.janitza.de Sicherheit Bitte lesen Sie das vorliegende Benutzerhand- 2. 1 Sicherheitshinweise buch sowie alle weiteren Publikationen, die zum Arbeiten mit diesem Produkt hinzugezo- HINWEIS gen werden müssen. Dies gilt insbesondere für Verweist auf Vorgänge bei denen die Gefahr Installation, Betrieb und Wartung. -
Seite 6: Maßnahmen Zur Sicherheit
JPC 100-WEB www.janitza.de 2. 2 Maßnahmen zur Sicherheit WARNUNG Beim Betrieb elektrischer Geräte stehen zwangsläufig bestimmte Teile dieser Geräte un- Elektrische Spannung! ter gefährlicher Spannung. Es können deshalb Schwere Körperverletzungen oder Tod kön- schwere Körperverletzung oder Sachschäden nen erfolgen, durch gefährliche Spannungen. -
Seite 7: Produktbeschreibung
Verwendung von geeignetem Werk- Sie können bis zu drei Janitza Master-Gerä- zeug vor. te und pro Master jeweils bis zu 30 Janitza Slave-Geräte an das JPC 100-WEB anschlie- Prüfen Sie die Geräte durch Sichtkontrolle auf ßen und über den Touchscreen-Bildschirm einwandfreien mechanischen Zustand. -
Seite 8: Bestimmungsgemäße Verwendung
UMG 96 RM-E UMG 96 RM-EL UMG 96 RM-P UMG 96 RM-PN UMG 96 RM-CBM UMG 103-CBM RCM 202-AB RCM 201-ROGO Zähler MID B2x Tabelle der vom JPC 100-WEB unterstützten Messgeräte... -
Seite 9: Montage
Beachten Sie deshalb: • Schalten Sie Ihre Anlange vor Arbeitsbe- ginn spannungsfrei! VORSICHT Abb.1: Einbaulage des JPC 100-WEB Sachschaden durch Nichtbeachtung der Montagehinweise! Nichtbeachtung der Montagehinweise kann Ihr Gerät beschädigen oder zerstören. Halten Sie die Angaben zur Einbaulage in den Abschnitten „Montage“... -
Seite 10: Befestigung
JPC 100-WEB www.janitza.de 4. 3 Befestigung 5. Fixieren Sie die Halteklammern durch Das Gerät ist mithilfe der mitgelieferten Halte- Festziehen der Befestigungsschrauben. klammern (Abb.2) an einer planen, sauberen und gratfreien Oberfläche zu montieren. Un- ebenheiten können zu Beschädigungen des Displays und zum Eindringen von Staub und Wasser führen. -
Seite 11: Installation
JPC 100-WEB www.janitza.de Installation 5. 3 Anschluss an ein Master-Gerät WARNUNG Das JPC 100-WEB wird über Ethernet mit den Verletzungsgefahr durch elektrische Span- Gateway-Geräten / Master-Geräten von bis zu drei Bussystemen verbunden: nung! Schwere Körperverletzungen oder Tod kön- JPC 100-WEB nen erfolgen, durch: •... -
Seite 12: Einführung In Die Bedienung
„Client“ und „Server“ zur Beschreibung der Seite 27 beschrieben) sein. Modbus-Kommunikation, gekennzeichnet durch Die Bedienoberfläche des JPC 100-WEB un- die Kommunikation zwischen Client-Gerät - ehe- terteilt sich in die vier Menüs Startseite, Ein- mals Master-Gerät - das die Kommunikation ini- tiiert und Anforderungen stellt und Server-Geräte... -
Seite 13: Log-In
[IP-Adresse des JPC 100-WEB]:8080/jpc. reinstellungen auf. html Nachdem Sie im Log-In-Fenster gültige Anmel- Wie Sie die IP-Adresse Ihres JPC 100-WEB er- dedaten eingegeben haben, sind Sie automa- mitteln, erfahren Sie in Kapitel 7. 4 „Netzwerk“ tisch an der Oberfläche angemeldet. -
Seite 14: Einstellungen
7. 1 System Im Reiter System konfigurieren Sie die Grund- Sie rufen die Systemeinstellungen über das einstellungen des JPC 100-WEB. Das Menü ist Menü Einstellungen und den Reiter System in die Bereiche Gerät, Alarm-System, Sprache, auf. Homepage, Dateiablage und Uhrzeit unterteilt. -
Seite 15: Gerät
Über die Schaltfläche Export speichern Sie 6. Fügen Sie die Datei über den Editor ein. die Konfigurationsdatei des JPC 100-WEB 7. Kehren Sie über die Schaltfläche Zurück im Dateisystem ab. Der Ablage-Ort wird im ) in die Systemeinstellungen zurück. -
Seite 16: Ntp / Uhrzeit
JPC 100-WEB www.janitza.de 7. 1. 2 NTP / Uhrzeit Die Zeit für das JPC 100-WEB wird entweder manuell eingestellt oder über einen NTP-Server bezogen. Die Einstellung erfolgt über das Betriebssystem des JPC100-WEB. NTP steht für Network Time Protocol und ist ein Protokoll zur Zeitsynchronisation von Gerä- ten in einem Netzwerk. -
Seite 17: Benutzer (Anmeldung Am System)
Wählen Sie im Menü Administrator den Reiter Benutzereinstellungen melden Sie sich am System an/ab oder wechseln den Benutzer. Abb. 16: Benutzereinstellungen Bei der Bedienung des JPC 100-WEB unter- HINWEIS scheiden sich die möglichen Aktionen entspre- Ändern Sie das Passwort sobald Sie die Arbeit chend der aktiven Benutzerrolle. -
Seite 18: Benutzermanagement
JPC 100-WEB www.janitza.de 7. 2. 1 Benutzermanagement Im Benutzermanagement stehen Ihnen folgen- de Aktionen zur Verfügung: • Benutzer hinzufügen, löschen oder bearbei- ten. • Administrator-Passwort ändern. Um das Benutzermanagement aufzurufen, benötigen Sie Administrator-Rechte. Das Benutzermanagement öffnen Sie über die Schaltfläche Benutzermanagement im Reiter Benutzereinstellungen. -
Seite 19: Mailing
JPC 100-WEB www.janitza.de 7. 3 Mailing Über das JPC 100-WEB lassen sich zusätzlich zu den Alarmen und Warnungen (Abschnitt 8. auf Seite 21) über die Oberfläche auch Benachrichtigungen per Mail versenden. Abb. 19: Mailing-Einstellungen Damit das JPC 100-WEB E-Mails versenden kann, benötigt es Zugriff auf einen SMTP-Ser- ver. -
Seite 20: Netzwerk
Funktion und die Modbus-Kommunikation aktiviert ist, wird die Konfiguration übertragen. · Im Bereich Ping Test können Sie eine IP-Adresse anpingen um zu testen, ob das JPC 100-WEB Zugriff auf diese hat. Betätigen Sie dazu nach Eingabe der Ping Test IP-Adresse in das Textfeld die Schaltfläche Ping. -
Seite 21: Alarming
JPC 100-WEB www.janitza.de Alarming Am JPC 100-WEB können Sie für die Mess- quittieren oder durch Berühren des Hakens hin- werte der angeschlossenen Master- und ter dem entsprechenden Alarm einzelne Alarme Slave-Geräte Warnungen und Alarme konfigu- quittieren. rieren (Abschnitt 10. 1. 3. auf Seite 26). -
Seite 22: Logbuch
JPC 100-WEB www.janitza.de Logbuch Das Logbuch fungiert als Notizblock. Hier kön- Den Inhalt des Logbuchs können Sie sich als nen Sie sich Notizen machen, Texte verschie- txt.Datei herunterladen. ben oder löschen. Abb. 23: Logbuch mit Notizblock-Funktion... -
Seite 23: Konfiguration
10. 1 Master-Geräte Über die Konfiguration binden Sie neue Mess- geräte am JPC 100-WEB ein und konfigurieren Über das JPC 100-WEB können Sie bis zu vier eingebundene Geräte. Master-Geräte verwalten. Der erste Platz ist für Aufruf: Startseite > Konfiguration. das JPC 100-WEB reserviert (Mehr Informati- onen in Kapitel „10. - Seite 24 Über dieses Drop-down-Menü wählen Sie das Pro- tokoll bzw. IP Adresse des gewählten Geräts. Der Gerätename bestimmt unter welchem Namen das Gerät in der Oberfläche des JPC 100-WEB ge- führt wird. Die Konfiguration am Gerät an sich wird hierdurch nicht beeinflusst.
-
Seite 25: Neues Master-Gerät Einbinden
Um ein neues Master-Gerät in die Oberfläche des JPC 100-WEB einzubinden, gehen Sie wie Über die eingebaute RS485 Schnittstelle kön- folgt vor: nen Sie das JPC 100-WEB selbst als Mas- ter-Gerät verwenden. 1. Stellen Sie sicher, dass das JPC 100-WEB über Ethernet mit dem Master-Gerät kom- 1. -
Seite 26: Digital Io Konfiguration
JPC 100-WEB www.janitza.de 10. 1. 3 Digital IO Konfiguration Wählen Sie im Menü Master Konfiguration den Button Digital IO Konfiguration. Es öffnet sich das Menü. Hier wählen Sie Kanalnamen für jeweils Eingangs- sowie Ausgangskanäle sowie die entsprechenden Alarme. Abb. 24: Digital IO Konfiguration Pos. -
Seite 27: Slave-Geräte
10. 2 Slave-Geräte Abb. 25: Slave-Konfiguration s UMG 20CM am Beispiel de Pos. Beschreibung Konfiguration auf dem JPC 100-WEB Konfiguration auf dem Messgerät Aktionen für dieses UMG Konfiguration abspeichern Aktionen für alle UMGs Zusätzlich zu den Darstellungseinstellungen , stehen für Slave-Geräte auch Konfigurationsmög- lichkeiten auf dem Slave-Gerät zur Verfügung... - Seite 28 Steuerelement Beschreibung Über dieses Drop-down-Menü wählen Sie einen Namen für Slave-Gerät. das im JPC 100-WEB zu konfigurierende Wählen Sie das Gerät aus der Liste siehe auch Tabelle. Über diese Checkbox steuern Sie die Sichtbarkeit des Gerä- tes auf der Startseite.
-
Seite 29: Neues Slave Gerät Einbinden
1. Stellen Sie sicher, dass das entsprechende 1. Öffnen Sie die Konfiguration wie in „Konfi- Slave-Gerät entweder über ein Master-Gerät guration“ auf Seite 23 beschrieben. oder direkt mit dem JPC 100-WEB verbun- 2. Wechseln Sie über die Reiter in das Konfi- den ist. gurations-Menü für Slave-Geräte. -
Seite 30: Alarme Und Warnungen
JPC 100-WEB www.janitza.de 10. 3 Alarme und Warnungen Abb. 27: Alarmkonfiguration eines Master-Gerätes Über die Konfiguration eines eingebundenen Gerätes öffnen Sie dessen Alarmkonfiguration. Über das Drop-Down-Menü wählen Sie welcher Mess- wert überwacht werden soll. Hier konfigurieren Sie Ober(>)- und Unter(<)-Grenze für Alarme und Warnung für jeden Messwert. -
Seite 31: Service Und Wartung
Export der Konfiguration empfoh- len. Die Daten werden gespeichert unter: „Internal Memory/Download/WWW/Jpc- 100Cfg/Jpc100.cfg“. • Speichern Sie beide Firmware-Update-Da- teien für das JPC 100-WEB auf einen USB-Stick. • Schließen Sie das JPC 100-WEB an die Stromversorgung an. • Stecken Sie den USB-Stick ein. -
Seite 32: Durchführung Am Gerät
JPC 100-WEB www.janitza.de 11. 2. 2 Durchführung am Gerät 4. Wählen Sie „Home“ 1. Starten Sie das Gerät und wählen unten auf der Menüleiste das Dreieck-Symbol. HINWEIS: Sollte das Dreieck-Symbol nicht angezeigt werden, wischen Sie aus der unteren Mitte des Displays nach oben und drücken auf das Dreieck-Symbol. - Seite 33 8. Scrollen Sie in der Liste bis zu den bei- den Janitza Anwendungen. Erlauben Sie den Zugriff des APK-Instal- lers durch „OK“ und „Allow“. 9. Wählen Sie die Anwendung „Janitza Browser“. Im neuen Menü können Sie die Anwen- dung mittels des „uninstall“ Buttons...
- Seite 34 Bestätigen Sie die Installation mit „done“. 13. Wählen Sie „USB-Memory“ aus. Wählen Sie auf dem USB Stick den Ord- ner mit den Janitza Installationsdateien. 14. Führen Sie die Installation für die zweite Datei entsprechend durch. Anschließend navigieren Sie wieder zum Home-Screen.
- Seite 35 16. Wählen Sie „Start Services“. 17. Wenn die Meldung „Is stopped“ zu „Is running“ gewechselt hat und „Start Services“ ausgegraut ist, navigieren Sie zurück ins Hauptmenü. Starten Sie dort den Janitza Browser um mit den Janitza Geräten zu arbeiten. Das Update ist abgeschlossen.
-
Seite 36: Fernzugriff Über Teamviewer
JPC 100-WEB www.janitza.de 11. 3 Fernzugriff über Teamviewer 11. 4 Instandsetzung und Kalibration Um per Teamviewer auf das Gerät zuzugrei- Instandsetzungsarbeiten und Kalibration kön- fen, starten Sie die mitgelieferte Anwendung nen nur vom Hersteller durchgeführt werden. Teamviewer Host: 1. Öffnen Sie die Systemeinstellungen. -
Seite 37: Technische Daten
JPC 100-WEB www.janitza.de Technische Daten Allgemein Nettogewicht ca. 900 g (2 lb) Abmessung 282 mm x 185 mm x 35 mm (11.10 in x 7.28 in x 1.38 in) Hintergrundbeleuchtung (LED) Helligkeit: typ. 450 cd/m2 Chip Rockchip RK3288 Quad-Core CPU 1,6 GHz Arbeitsspeicher 2 GB DDR3 SDRAM... -
Seite 38: Maßbilder
JPC 100-WEB www.janitza.de 12. 1 Maßbilder 35 mm Abb. 29: Frontansicht 282 mm Abb. 31: Seitenansicht Abb. 30: Rückansicht 75 mm C B A Abb. 32: Ansicht von unten Ethernet 12 V Versorgungsspannung (Jack-Anschluss) USB 2.0 Typ A 24 V Versorgungsspannung (Klemmanschluss) - Seite 39 Janitza electronics GmbH Vor dem Polstück 6 | 35633 Lahnau Deutschland Tel. +49 6441 9642-0 info@janitza.de | www.janitza.de Dok.-Nr. 2.100.029.2.a | Stand 10/2024 | Technische Änderungen vorbehalten. Den aktuellen Stand des Dokuments finden Sie im Download-Bereich auf www.janitza.de.
