Bestimmungsgemäße Verwendung
Die Rohrantriebe der Typen P5/16PRF+ bis P9/16PRF+, R8/17PRF+ bis R40/17PRF+ sind ausschließlich für den Betrieb von
Rollladen bestimmt. Der Rohrantrieb unterstützt neben der Panzeraufhängung durch Federn zusätzlich mechanische Hoch-
schiebesicherungen (z.B. Zurfluh-Feller, Simu, GAH Alberts oder Deprat). Diese werden automatisch erkannt.
Andere Anwendungen, Einsätze und Änderungen sind aus Sicherheitsgründen zum Schutz für Benutzer und Dritte nicht zuläs-
sig, da sie die Sicherheit der Anlage beeinträchtigen können und damit die Gefahr von Personen- und Sachschäden besteht.
Eine Haftung von Becker-Antriebe für hierdurch verursachte Schäden besteht in diesen Fällen nicht.
Für den Betrieb der Anlage oder Instandsetzung sind die Angaben dieser Anleitung zu beachten. Bei unsachgemäßem Handeln
haftet Becker-Antriebe nicht für dadurch verursachte Schäden.
Achtung
Hochschiebesicherungen nur bei ausreichend steifen Rollladenlamellen aus Aluminium, Stahl oder Holz
einsetzen. Der Panzer darf in geschlossener Stellung nicht über die Führungsschienen herausstehen, da
sonst die Gefahr besteht, dass das Gelenk zwischen den beiden obersten Lamellen zu stark belastet und
beschädigt wird.
Der Rollladenpanzer muss vor Erreichen der unteren Endlage mindestens 1,5 Umdrehungen abgewickelt werden. Dies ist i.d.R
der Fall, wenn die Fensterhöhe das 5-fache des effektiven Wellendurchmessers überschreitet.
Beispiel:
60er 8-kant Welle mit Zurfluh-Feller Hochschiebesicherung:
Effektiver Wellendurchmesser: 9 cm -> min. Fensterhöhe > 45 cm

Montage und Inbetriebnahme

Montage des Rollladenantriebes
Achtung
Zur Kopplung des Antriebs mit dem angetriebenen Teil, dürfen
ausschließlich Komponenten aus dem aktuellen Becker Pro-
duktkatalog für das mechanische Zubehör, verwendet wer-
den.
Der Monteur muss sich vorher von der erforderlichen Festigkeit des Mauer-
werks bzw. des Rollladenkastens (Drehmoment des Antriebs plus Gewicht des
Rollladens) überzeugen.
Vorsicht
Diese Antriebe können nicht mit herkömmlichen Schaltele-
menten (Schalter, Uhren o.ä.) bedient werden.
Wenn der Rollladenpanzer gegen den oberen Anschlag fah-
ren soll, ist folgendes zu beachten: Der Rollladenpanzer muss
durch Stopper oder eine Winkelendleiste gegen das Einziehen
in den Rollladenkasten gesichert sein. Bei Vorbau-Elementen
empfehlen wir verdeckte Anschläge in den Führungsschie-
nen.

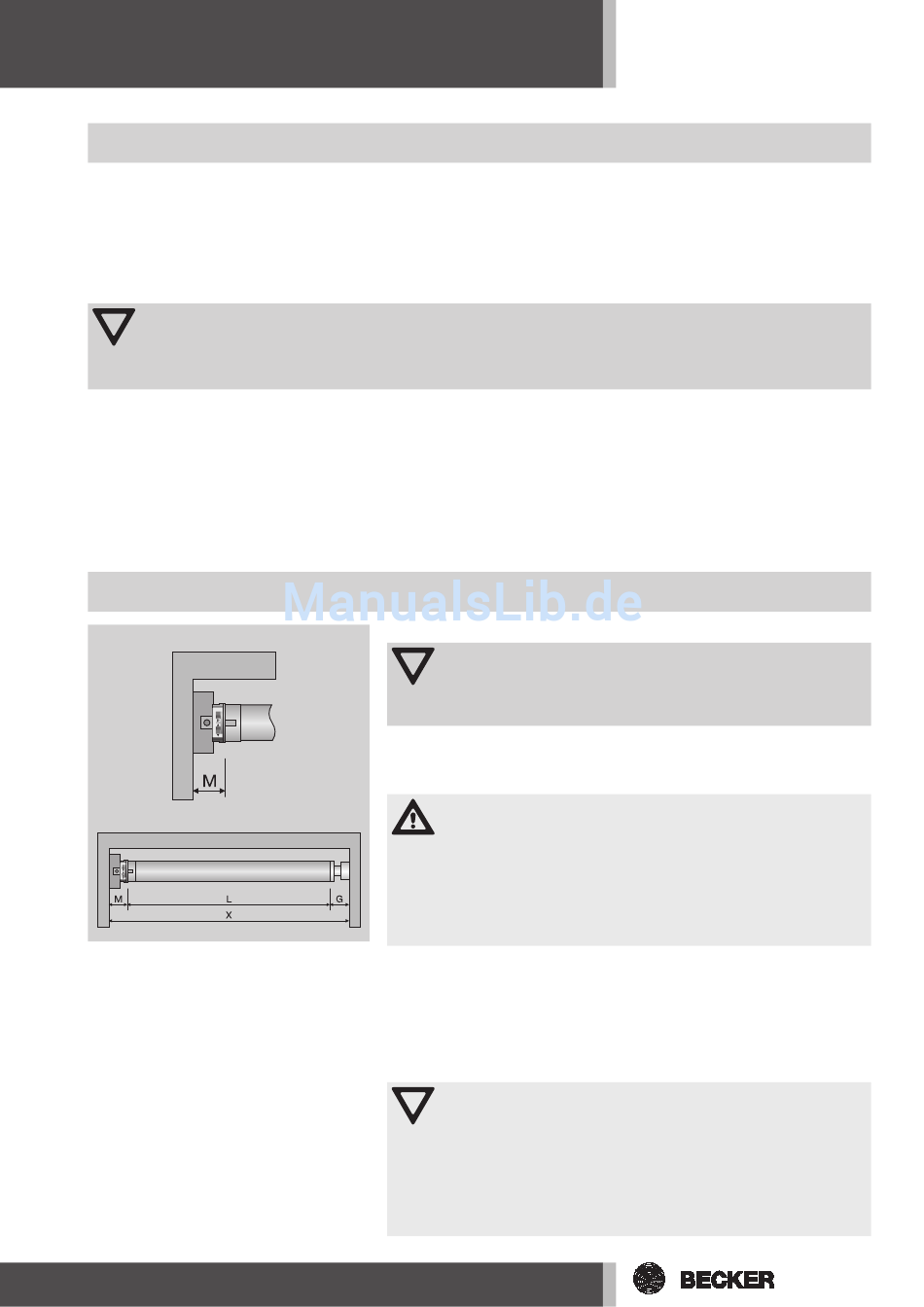

1. Ermitteln Sie den seitlichen Platzbedarf (M) des Kopfstücks, des Gegenla-
gers und des Motorlagers, um die benötigte Länge der Wickelwelle zu er-
rechnen. Das lichte Maß des Rollladenkastens (X) minus der Gesamtlänge
von Wandlager, Kopfstück (M) und Gegenlager (G) ergibt die Länge (L) der
Wickelwelle: L=X-(G+M).
Messen Sie den Abstand von Wandlager und Anschlusskopf selbst aus, da
dieser je nach Kombination von Antrieb und Lager variieren kann.
2. Befestigen Sie dann Wand- und Gegenlager.
Achtung
Bei der Verwendung von Hochschiebesicherungen müssen
geschlossene Lagerstellen eingesetzt werden. Der Rohran-
trieb drückt den Panzer bei geschlossenem Rollladen nach
unten, um ein Untergreifen bzw. Hochschieben zu erschwe-
ren. Verwenden Sie nur ausreichend stabile Panzer, beispiels-
weise aus Aluminium, Stahl oder Holz. Um eine Beschädigung
des Panzers zu vermeiden, muss der Panzer auf ganzer Höhe
in Führungsschienen laufen.
