StarTech ADJSHELFV-RACK Schnellstartanleitung

1HE 4-Pfosten Belüftetes, verstellbares Ablagefach - 28" bis 34.4" - 68kg Kapazität
Produkt-ID
ADJSHELFV-RACK
2
1

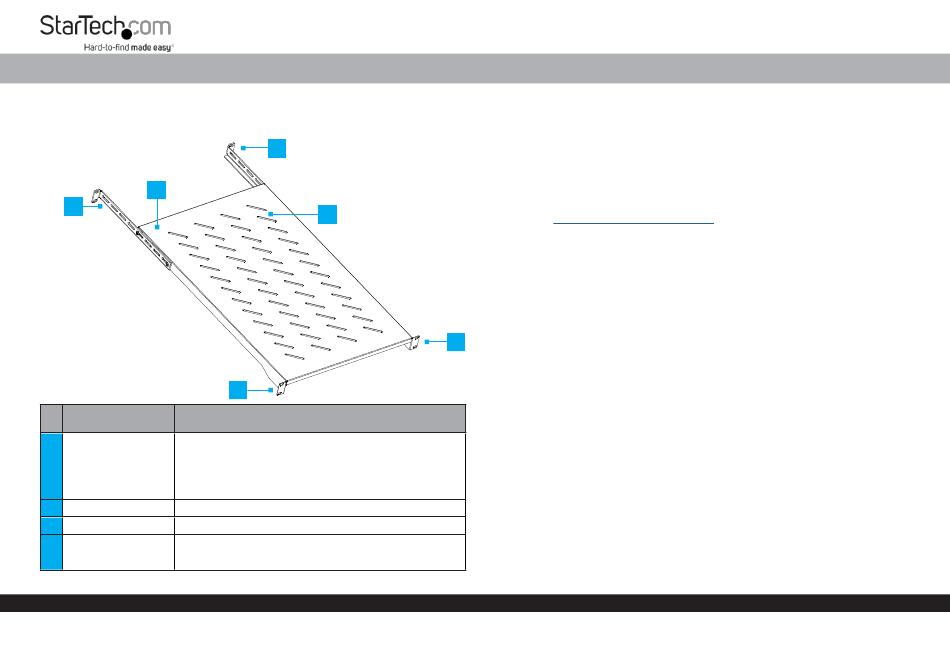

Komponente
• Dient zur Befestigung des Schiebefachs an den
hinteren Befestigungspfosten des Server-Racks
• Ermöglicht die Einstellung der Einbautiefe mit verschiedenen
1
Hintere Montagebügel
Schlitzen entlang der Länge. Die verfügbare Einbautiefe liegt
zwischen 710mm und 873,5mm.
Ablagefach
2
• Platzieren Sie Rack-Ausrüstung
3 Belüftungslöcher • Fördert den Luftstrom für die Server-Rack-Ausrüstung
• Dient zur Befestigung des Schiebefachs an den vorderen
4
Vordere Montagebügel
Montagepfosten eines Server-Racks
Weitere Self-Service-Support-Optionen und Community-Foren finden Sie unter: www.StarTech.com/support
1
3
*Produkt kann von der Abbildung
4
abweichen
Funktion
Inhalt des Pakets
• Verstellbares Rack Regal x 1
• M5-Schrauben x 8
• M5 Käfigmuttern x 8
• Schnellstartanleitung x 1
Anforderungen
Die neuesten Handbücher, Produktinformationen, technischen Spezifikationen und Konformitätserklärungen
finden Sie unter: www.StarTech.com/ADJSHELFV-RACK
• Wenden Sie sich an den Hersteller des Server-Racks, um die Art und Größe
der Befestigungslöcher zu bestimmen.
• Kreuzschlitzschraubendreher
• Werkzeug für die Käfigmutter (optional)
• Zollstock (Optional)
WARNUNGEN!
• Lesen Sie die gesamte Schnellstartanleitung und stellen Sie sicher, dass Sie die Anweisungen
vollständig verstanden haben, bevor Sie das Produkt verwenden.
4
•
Nehmen Sie das Gerät niemals in Betrieb, wenn Teile fehlen oder beschädigt sind.
•
Bei einem Serverregal mit vier Pfosten müssen alle vier Befestigungspunkte ordnungsgemäß
an jedem der Pfosten befestigt werden.
•
Überschreiten Sie niemals die maximale Einbautiefe für dieses Regal: 873,5 mm.
• Vergewissern Sie sich vor dem Hinzufügen von Geräten zu diesem Produkt, dass diese ordnungsgemäß
montiert wurden.
• Achten Sie darauf, dass das Gewicht des Geräts die Tragfähigkeit des nicht überschreitet. Wenn
die Gewichtskapazität überschritten wird, besteht die von Verletzungen oder Schäden am Gerät.
Dieses Produkt ist für das folgende stationäre Gewicht geeignet: 168 kg
Installation
1. Bestimmen Sie eine geeignete Stelle im Rack für die Montage des verstellbaren Regalbodens. Das
Schiebefach benötigt 1HE Montageplatz.
2. Bestimmen Sie die Innentiefe des Server-Racks. Dieses Maß bestimmt die Montagetiefe.
3. Setzen Sie die M5-Käfigmuttern in die Montagelöcher ein, die sich in der in Schritt 1
festgelegten HE-Höhe an den vorderen und hinteren Montagepfosten des Server-Racks
befinden. Falls verfügbar, verwenden Sie ein Käfigmutternwerkzeug oder eine andere
bevorzugte Installationsmethode, um die Käfigmuttern zu installieren.
Schnellstartanleitung
Revision: September 10, 2024
