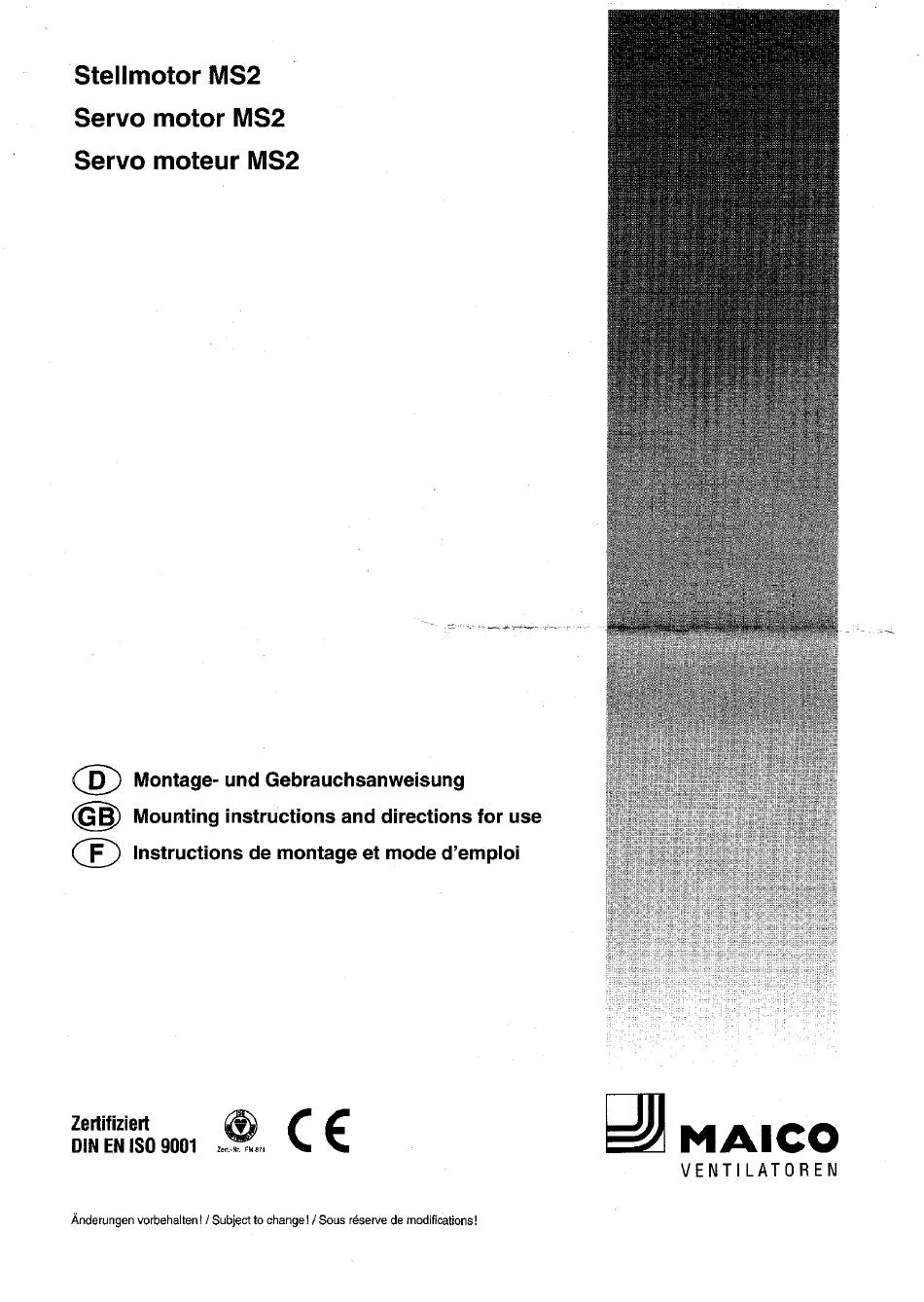

- Seite 1 Stellmotor Servo motor Servo moteur Montage- und Gebrauchsanweisung Mounting instructions and directions for use Instructions de montage et mode d'emploi Zertifiziert MANCO DIN EN ISO 9001 VENTI OREN Årxierunge vorbehalten! Subject tochangel / Sousréserve demodfications!
-
Seite 2: Schémas De Branchement
diagrams Schaltbilder • Schémas de branchement • Wiring Elektrische VerschluBka en R S 2 0 bi s 60 mit * Inmoto MS 2 Volets électriques Types RS 20 60 avec moteur MS 2 Electrically operated shutters Types RS 20 to 60 with motor MS 2 Max. - Seite 3 Montage sur la paroi extérieure Mounting on the outside wall Montage an der Außenwand Klappe Shutter Volet Zugkordel Cord-pull Stützwinkel ab RS 35 Cordon de traction Support bracket from RS 35 upwards Klemmlasche Corniöred'appui partir de RS 35 Clamping tab Patte de serrage Zeichnung bildlich richtig ab RS 35 Stellmotor...
- Seite 4 4. Technische Daten Bei der Elektroinstallation und Gerätemontage Sind die einschlägigen Vorschriften, besonders Siehe Typenschild bzw. gültiger MAICO- DIN VDE 0100 mit den entsprechenden Teilen zu Katalog. beachten. In Räumen mit Bade- Oder Duschein- richtungen Z.B. Teil 701. Der elektrische Anschluß...
- Seite 5 Voir plaque signalétique et catalogue MAICO en DIN VDE 0100 dans ses parties correspondan- vigueur. tes. Dans les pieces équipées d'une baignoire ou d'une douche, Ia partie 701 par exemple.
- Seite 6 Now cut off the excess length of the cord-pull and seal the cut end using an open flame or soldering iron. Tighten the clamping screws. MAICO Ventilatoren, Steinbeisstrasse 20, D-78056 Villingen-Schwenningen Tel. 01805/694-110, Fax 07720/694-239, http://www.maico.de, email: info@maico.de...
