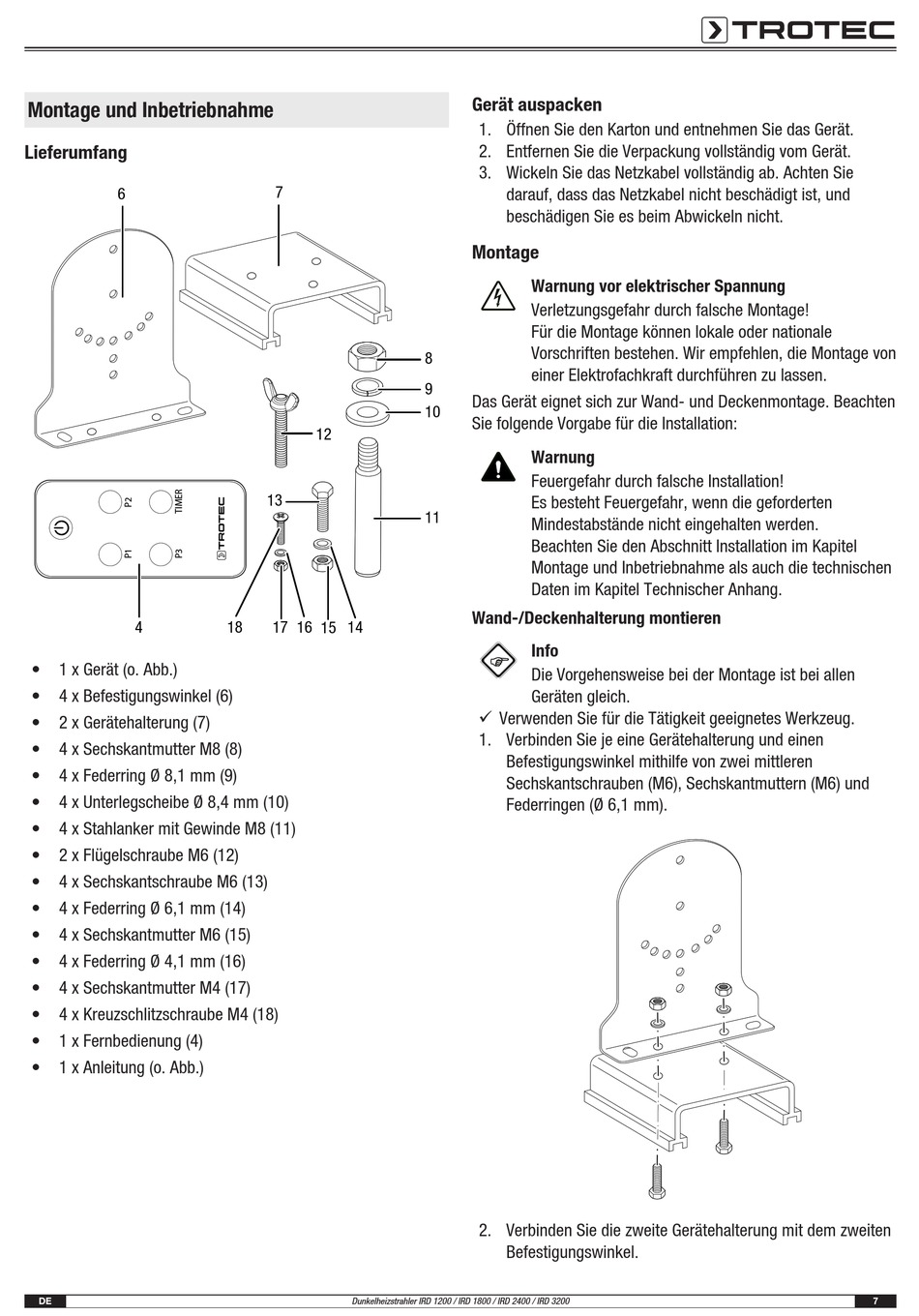

Montage und Inbetriebnahme
Lieferumfang
6
4
• 1 x Gerät (o. Abb.)
• 4 x Befestigungswinkel (6)
• 2 x Gerätehalterung (7)
• 4 x Sechskantmutter M8 (8)
• 4 x Federring Ø 8,1 mm (9)
• 4 x Unterlegscheibe Ø 8,4 mm (10)
• 4 x Stahlanker mit Gewinde M8 (11)
• 2 x Flügelschraube M6 (12)
• 4 x Sechskantschraube M6 (13)
• 4 x Federring Ø 6,1 mm (14)
• 4 x Sechskantmutter M6 (15)
• 4 x Federring Ø 4,1 mm (16)
• 4 x Sechskantmutter M4 (17)
• 4 x Kreuzschlitzschraube M4 (18)
• 1 x Fernbedienung (4)
• 1 x Anleitung (o. Abb.)
DE
7
12
13
18 17 16 15 14
Dunkelheizstrahler IRD 1200 / IRD 1800 / IRD 2400 / IRD 3200
Gerät auspacken
1. Öffnen Sie den Karton und entnehmen Sie das Gerät.
2. Entfernen Sie die Verpackung vollständig vom Gerät.
3. Wickeln Sie das Netzkabel vollständig ab. Achten Sie
darauf, dass das Netzkabel nicht beschädigt ist, und
beschädigen Sie es beim Abwickeln nicht.
Montage
Warnung vor elektrischer Spannung
Verletzungsgefahr durch falsche Montage!
Für die Montage können lokale oder nationale
Vorschriften bestehen. Wir empfehlen, die Montage von
8
einer Elektrofachkraft durchführen zu lassen.
9
Das Gerät eignet sich zur Wand- und Deckenmontage. Beachten
10
Sie folgende Vorgabe für die Installation:
Warnung
Feuergefahr durch falsche Installation!
Es besteht Feuergefahr, wenn die geforderten
11
Mindestabstände nicht eingehalten werden.
Beachten Sie den Abschnitt Installation im Kapitel
Montage und Inbetriebnahme als auch die technischen
Daten im Kapitel Technischer Anhang.
Wand-/Deckenhalterung montieren
Info
Die Vorgehensweise bei der Montage ist bei allen
Geräten gleich.
ü Verwenden Sie für die Tätigkeit geeignetes Werkzeug.
1. Verbinden Sie je eine Gerätehalterung und einen
Befestigungswinkel mithilfe von zwei mittleren
Sechskantschrauben (M6), Sechskantmuttern (M6) und
Federringen (Ø 6,1 mm).
2. Verbinden Sie die zweite Gerätehalterung mit dem zweiten
Befestigungswinkel.
