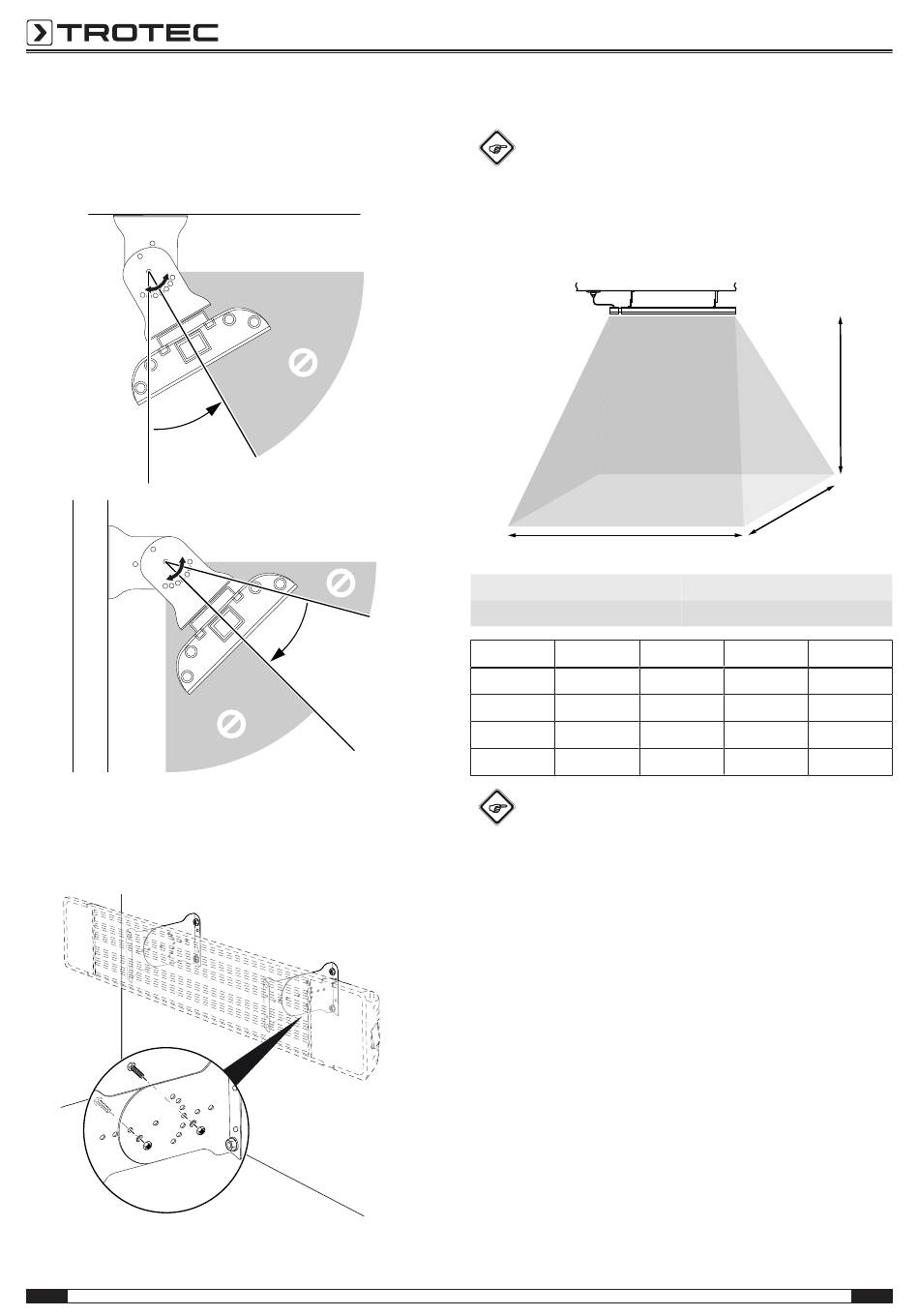

7. Das Gerät kann mit einem Neigungswinkel von 0°, 15°,
30° oder 45 ° installiert werden.
Bitte beachten Sie, dass der Neigungswinkel bei der
Wandmontage 15°, 30° oder 45° und bei der
Deckenmontage 0°, 15° oder 30° betragen muss.
30°
0°
8. Verbinden Sie die Befestigungswinkel am Gerät und an der
Wand / Decke im gewünschten Neigungswinkel
miteinander. Verwenden Sie für jede Seite je zwei
Kreuzschlitzschrauben, zwei kleine Sechskantmuttern (M4)
und Federringe (Ø 4,1 mm).
9. Überprüfen Sie das Gerät auf festen Sitz.
10
15°
45°
Dunkelheizstrahler IRD 1200 / IRD 1800 / IRD 2400 / IRD 3200
Wirkungsbereich
Info
Beachten Sie, dass in Außenbereichen der
Wirkungsbereich durch Witterungseinflüsse beeinflusst
wird und ggf. verkleinert werden kann.
Das Gerät erwärmt Objekte und Personen in einem bestimmten
Wirkungsbereich.
c
a Höhe
c Breite
IRD 1200 IRD 1800
a 2,2 m 2,2 m
b 2,1 m 2,1 m
c 1,55 m 1,95 m
2
d 8 m 12 m
Info
Die Werte beziehen sich auf den geschützten
Außenbereich.
d
b
b Tiefe
d Wirkungsbereich
IRD 2400 IRD 3200
2,2 m 2,2 m
2,1 m 2,1 m
2,35 m 2,75 m
2 2 2
16 m 21 m
a
