Creabest LF-BIC-2000W Handbuch
12v-230v-2kw-80a, 12v-230v-3kw-100a
Verwandte Anleitungen für Creabest LF-BIC-2000W
Inhaltszusammenfassung für Creabest LF-BIC-2000W

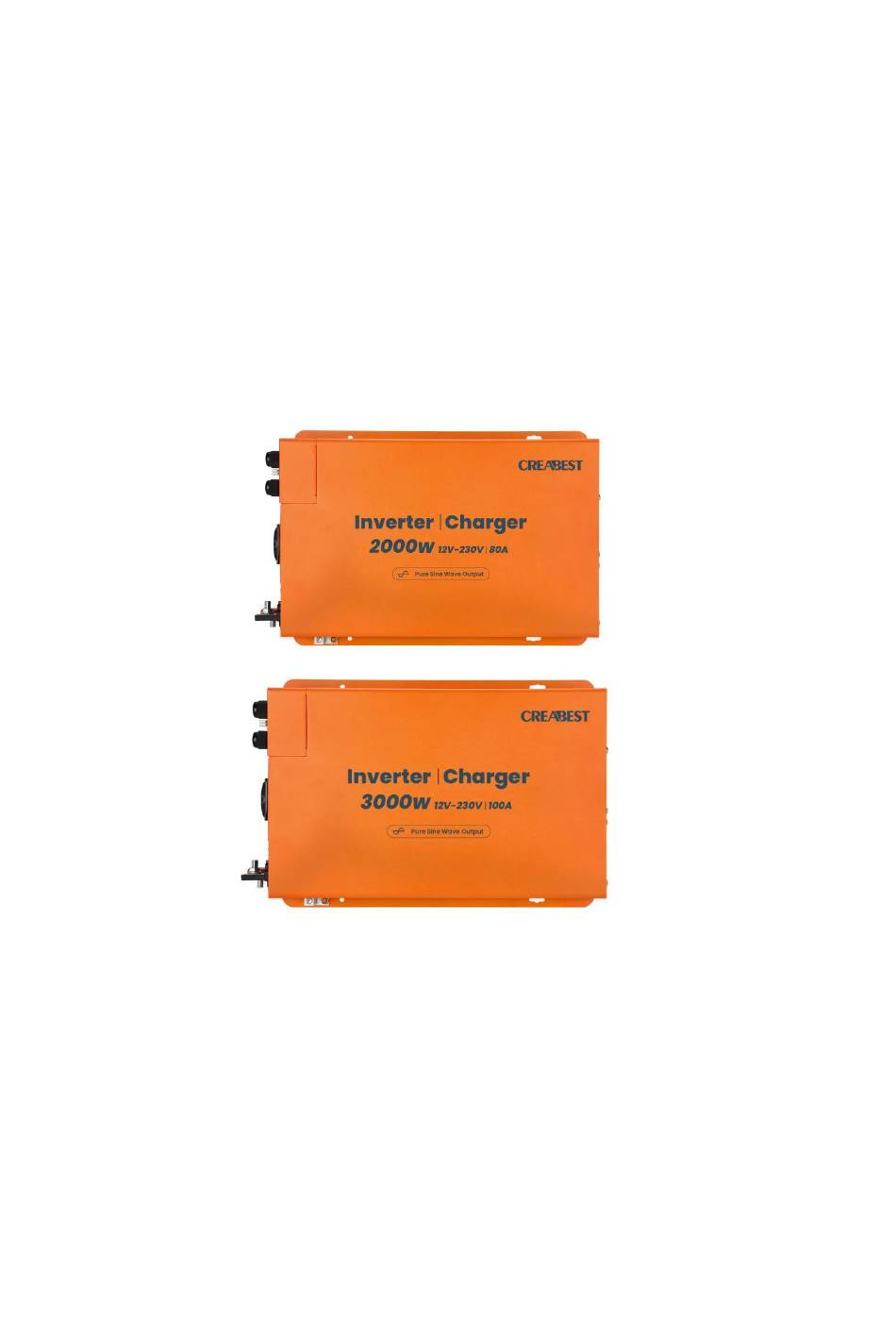

- Seite 1 Bi-directional Inverter-Charger LF-BIC-2000W (12V-230V-2KW-80A) LF-BIC-3000W (12V-230V-3KW-100A) Handbuch...
-
Seite 2: Haftungsausschluss
Zweck Dieses Handbuch beschreibt die Montage, Installation, Bedienung und Fehlerbehebung dieses Geräts. Bitte lesen Sie dieses Handbuch vor der Installation und Inbetriebnahme sorgfältig durch. Umfang Das Handbuch enthält Sicherheitshinweise und Hinweise zur Bedienung sowie Informationen zur Installation und Konfiguration des Wechselrichter-Ladegeräts. Es enthält außerdem Informationen zur Fehlerbehebung des Geräts. -
Seite 3: Wichtige Sicherheitshinweise
WICHTIGE SICHERHEITSHINWEISE Dieser Abschnitt enthält wichtige Sicherheitsinformationen zum Sinus-Wechselrichter-Ladegerät. LESEN SIE ALLE Anweisungen und Warnhinweise auf oder mit dem Gerät sowie alle entsprechenden Abschnitte dieser Anleitung, bevor Sie das Gerät verwenden. Das Sinus-Wechselrichter-Ladegerät enthält keine Teile, die vom Benutzer gewartet werden können. Informationen zum Umgang mit Produktproblemen finden Sie im Abschnitt „Garantie“. -
Seite 4: Nutzungsbeschränkungen
WARNUNG! Explosionsgefahr! Installieren Sie das Gerät NICHT in der Nähe von entflammbaren Dämpfen oder Gasen (wie Propangasbehältern oder großen Motoren). Vermeiden Sie das Abdecken der Lüftungsöffnungen. Betreiben Sie das Gerät immer in einem offenen Bereich. Längere Einwirkung großer Hitze oder eisiger Temperaturen verkürzt die Lebensdauer des Geräts. -
Seite 5: Inhaltsverzeichnis
Inhalt 1. EINLEITUNG ..................5 2. PRODUKTBESCHREIBUNG .............. 5 3. DASGERÄTVERSTEHEN ..............6 4. DASGERÄTINSTALLIEREN ..............13 5. GERÄTEBETRIEB ................17 6. FEHLERSUCHE.................. 32 7. TECHNISCHE DATEN ............... 33 8. GARANTIE ..................35 - 4 -... -
Seite 6: Einleitung
Der Sinus-Wechselrichter-Ladegerät enthält die unten aufgeführten Artikel. Wechselrichter-Ladegerät-Basiseinheit Externes Display Handbuch Spezifikation Series Modell Nr. AC-Ausgangstypen Wechselrichter Ladegerät Bypass EU: Schuko 12V 230VAC LF-BIC-2000W 2000W 12V-80A Festverdrahtet EU: Schuko 12V 230VAC LF-BIC-3000W 3000W 12V-100A Festverdrahtet - 5 -... -
Seite 7: Dasgerätverstehen
3. DASGERÄTVERSTEHEN WARNUNG! Es wird empfohlen, die gesamte Verkabelung von einem zertifizierten Techniker oder Elektriker durchführen zu lassen, um die Einhaltung der geltenden Sicherheitsvorschriften und Installationsvorschriften für elektrische Leitungen sicherzustellen. Die Nichtbeachtung dieser Anweisungen kann das Gerät beschädigen und zu Verletzungen oder Todesfällen führen. VORSICHT ！... - Seite 8 Haupteinheit hinten Fans und Fanwächter Anzeigefeld der Fernbedienung Codierung Beschreibung Power-Taste Menü-Taste Aufwärts-Taste Abwärts-Taste Escape-Taste Stromanzeige AC-Ausgangsanzeige Statusanzeige Fernbedienfeldbuchse Programm-Port CAN-BUS-Port - 7 -...
- Seite 9 Typisches Blockschaltbild eines Wechselrichter-Ladegeräts Batteriebank Für Wechselrichteranwendungen wird die Verwendung von zyklenfesten oder Li-Ionen-Batteri dringend empfohlen. Bezüglich der Batteriegröße müssen Sie ermitteln, wie viel und wie lange der Wechselrichter den Verbrauchern Wechselstrom liefern muss (basierend auf dem Stromverbrauch pro Ampere und Stunde).
- Seite 10 DC-Sicherung oder Leistungsschalter Es ist eine DC-Sicherung oder ein DC-Leistungsschalter erforderlich, die/der entlang der DC-Plusleitung angeschlossen ist. Sicherungs/Leistungsschalter 12V 2000W System 12V 3000W System Nennwert 300Adc 400Adc Bestimmen Sie anhand der Größe des Batteriespeichers den Gesamtkurzschlussstrom des Batteriespeichers vom Batteriehersteller. Die Sicherung oder der Leistungsschalter muss dem Kurzschlussstrom standhalten können, der vom Batteriespeicher geliefert werden kann..
- Seite 11 VORSICHT ！ Diese Richtlinien setzen voraus, dass Sie die in diesem Handbuch empfohlenen DC-Kabel- und Sicherungsgrößen verwenden. Die Verwendung eines dünneren Querschnitts in den DC-Kabeln kann dazu führen, dass der Wechselrichter bei hoher Belastung die Unterspannungsabschaltung auslöst. Dies kann auch die Kabelisolierung schmelzen und Feuer fangen, was zu schweren oder tödlichen Verletzungen führen kann.
- Seite 12 230VAC series 180-260 VAC 30-100 Hz Mit einem automatischen oder manuellen Wechselstromquellen-Wahlschalter kann zwischen den verschiedenen Landstromquellen für das Gerät umgeschaltet werden. Normalerweise enthält das AC-Hauptpanel einen Hauptschalter, der als Überstromschutz und als Trennschalter für die AC-Landstromversorgungsleitung dient. Zusätzliche AC-Schalter versorgen einzelne Stromkreise und einer der AC-Schalter versorgt das Gerät.
- Seite 13 TGesamt-AC- AC-Ausgang AC-Ausgang Gesamt-AC- AC-Ausgang fest AC-Ausgangs Ausgang fest verdrahtet sbuchse Ausgang verdrahtetire buchse 2000W/ EU:16A* 8.7A 8.7A EU: 8.7A** 230VAC 3000W/ EU:16A* EU:13A** 230VAC *Begrenzt durch thermischen AC-Ausgangsschalter, der in Reihe mit der AC-Ausgangsbuchse geschaltet ist. **Begrenzt durch maximalen AC-Ausgangsstrom des Wechselrichters im Wechselrichtermodus. Fernbedienungsanschluss Der Anschluss wird für die Verbindung mit dem Fernbedienungsdisplay verwendet.
-
Seite 14: Installation Des Geräts
Eingangsstromstärke: 5 mA typisch, 60 mA max. @12V CAN-BUS-Anschluss Bezeichnung (am Wechselrichter) CAN-BUS Stecker CAN_H (Kabelende) CAN_L 4. INSTALLATION DES GERÄTS WARNUNG: Explosionsgefahr! Installieren Sie das Gerät NICHT in der Nähe von entflammbaren Dämpfen oder Gasen (wie Propangasbehältern oder großen Motoren). ... - Seite 15 VORSICHT ！ Durch Vertauschen der DC-Eingangsklemmen wird das Gerät beschädigt und kann nicht repariert werden. Schäden, die durch einen Anschluss mit vertauschter Polarität entstehen, sind nicht durch die Garantie abgedeckt. WICHTIG ！ Anzugsdrehmoment für DC-Anschlüsse bei Feldverdrahtung: 12–13 Nm. Schließen Sie ein negatives DC-Eingangskabel zwischen dem DC-Minuspol der Einheit und dem Minuspol der Batterie an.
- Seite 16 WARNUNG! Bevor Sie eine festverdrahtete Verbindung am AC-Eingang und AC-Ausgang herstellen, stellen Sie sicher, dass die AC-Eingangsquelle nicht mit Strom versorgt wird und der DC-Trennschalter ausgeschaltet ist. Bitte überprüfen Sie die Position des AC-Eingangssteckers im Verdrahtungsfach. Ein falscher Anschluss an den AC-Ausgangsstecker im selben Fach beschädigt das Gerät und kann einen Brand verursachen.
- Seite 17 Schließen Sie das AC-Erdungskabel des AC-Unterpanels an die AC-Ausgangserdungsklemme am Gerät an. Wenn ein massives Erdungskabel verwendet wird, kann das Kabel direkt unter dem Schraubenkopf angeschlossen werden. Wenn ein Litzen-Erdungskabel verwendet wird, müssen Ringkabelschuhe verwendet werden. Schließen Sie den AC-Phasenleiter des AC-Unterpanels an die AC-Ausgangsklemme L′Phase des Geräts an.
-
Seite 18: Gerätebetrieb
Die „Status“-LED auf dem Display leuchtet Amber und zeigt damit an, dass der Wechselrichter eingeschaltet ist. Die „AC-Ausgang“-LED leuchtet grün und zeigt damit an, dass Wechselstrom verfügbar ist. Überprüfen Sie, ob die 60-W-Glühbirne eingeschaltet ist. Schalten Sie den Hauptschalter am AC-Eingangsfeld ein. ... - Seite 19 Output AC-Ausgang ist nicht verfügbar Grün AC-Ausgang läuft vom Netz. Grün AC-Ausgang läuft vom Netz und Batterieladegerät lädt die Batterie. (Blinken) Bernstein AC-Ausgang läuft von Batterie. Status Bernstein Netz wurde erkannt und wird überprüft. AC-Ausgang läuft noch von Batterie und (Blinken) wird in etwa 10 Sekunden auf Netz umgeschaltet.
- Seite 20 “Escape”-Taste: Einmal drücken, um zum Normalbetrieb zurückzukehren. 5 Sekunden lang gedrückt halten, um den AC-Ausgangsschalter aus- oder einzuschalten (optional) (Verwenden Sie diese Taste als AC-Ausgang-Ein/Aus-Funktion für den Ausgang). Einheiteneinstellung anzeigen und ändern Wenn das Gerät im normalen Betriebsmodus ist, drücken Sie einmal die Taste “Menu/Set” , um die Geräteeinstellungen wie in der Funktionstabelle für die Geräteeinstellungen aufgeführt anzuzeigen.
- Seite 21 eingeschaltet ist und die AC-Last > 15 W beträgt; 25: Kontinuierliche AC-Ausgabe, wenn der Wechselrichter eingeschaltet ist und die AC-Last > 25 W beträgt. EIN (Standard): Der Summer ist aktiviert. Das Gerät brummt, wenn eine Warnung oder ein Fehler auftritt. Akustischer Summer AUS: Der Summer ist deaktiviert.
- Seite 22 13,8–14,8 V*. (Die Standardeinstellung für GEL-Batterien beträgt 14,2 V*) 12V/3000WModelle Absorptions-/ Wählbare Bereiche: 20A, 15A,10A, 5A, 2A (Standard 10A). Erhaltungsstrom 12V/2000WModelle Wählbare Bereiche: 15A, 10A, 8A, 4A, 2A (Standard 8A). Die Erhaltungsspannung hängt vom gewählten Batterietyp ab. Alle Erhaltungsspannung Batterietypen haben wählbare Bereiche von 13,0–14,0 V*. 13.8* (Standard bei GEL-Batterie ist 13,8 V*) Wählbarer Bereich für die Batterieladespannung: 12,8 bis 14,0 V...
- Seite 23 Erläuterung der Anzeigesymbole während des Gerätebetriebs Ikonen Bedeutung Stetig: Das Gerät läuft im Bypass-Modus. (Der Transferschalter ist auf AC-Eingangsquelle umgeschaltet.) AC-Ausgangsleistung wird von der AC-Eingangsquelle bereitgestellt. BYPASS AC-Ausgang ist sowohl an der AC-Ausgangsbuchse als auch am AC-Ausgangs-Hardwire-Anschluss verfügbar (angezeigt durch die AC-Ausgangsanzeige auf der rechten Seite des Displays) Stetig: AC-Eingang ist vorhanden und liegt im Betriebsbereich.
- Seite 24 Zweiter unterer Balken blinkt: Zeigt an, dass sich die Batterie im Bulk-Ladestadium befindet und die Batteriespannung über 12,5 V liegt. Unterer Balken blinkt: zeigt an, dass sich die Batterie im Bulk-Ladestadium befindet und die Batteriespannung > 11,5 V beträgt. Kein Balken: zeigt an, dass sich die Batterie im Bulk-Ladestadium befindet und die Batteriespannung >...
- Seite 25 Bypass Nur Bypass Nur Wechselrichter Backup (Ladegerät Backup On-Line deaktiviert) Backup Backup Nur Wechselrichter b) Load-Sense-Funktion Load Sense-Modus Diese Load-Sense-Funktion ist nur wirksam, wenn das Gerät im Wechselrichtermodus (Batteriestrom) läuft. Aus: Das Gerät liefert ständig kontinuierliche AC-Ausgangsleistung. 15: Die Lasterkennungs-Leistungseinstellung ist auf 15 W eingestellt. Das Gerät liefert nur dann eine kontinuierliche Wechselstromausgabe, wenn die an den Wechselstromausgang angeschlossene Wechselstromlast >...
- Seite 26 Die Alarmspannung bei niedrigem Batteriestand muss mindestens 0,5 V über der Abschaltspannung bei niedrigem Batteriestand (F01) und mindestens 0,5 V unter der Wiederherstellungsspannung bei niedrigem Batteriestand (F03) liegen. Wählbarer Bereich für die Wiederherstellung nach Unterspannung der Batterie: 11,5–13,0 V (0,1V-Schritten) (Standard: 12,0 V). 12.0 Die Wiederherstellungsspannung bei niedrigem Batteriestand muss mindestens 0,5 V über der Alarmspannung bei niedrigem Batteriestand (F02) liegen.
- Seite 27 Ladeprofil für Lithiumbatterien Batterieladezyklus Ladespannungseinstellung: Bulk/Absorption (ABS), Float (FLO) und Recharge (REC) Bulk-Spannung Float-Spannung Ladespannung Batterietyp (Standard) (Standard) wiederherstellen (Standard) 13.8-14.8V(14.2V) 13.0-14.0V(13.8V) 12.8-14.0V(12.8V) Flooded 13.8-14.8 &15.8V(14.4V) 13.0-14.0V(13.5V) 12.8-14.0V(12.8V) 13.8-14.8V(14.3V) 13.0-14.0V(13.4V) 12.8-14.0V(12.8V) Lithium 13.8-14.8V(13.9V) 13.0-14.0V(13.5V) 12.8-14.0V(13.2V) Program 13.0-14.0V(13.8V) Wenden Sie sich bei der Auswahl der Bulk- und Erhaltungs-Spannung für den Batteriespeicher an den Batterieherstelle.
- Seite 28 Einstellung des Ladestroms: Bulk-Stadium (F10), Absorptions- bis Float-Stadium (F12) Modell Bulk-Stadium Absorptions- bis Float-Stadium 12V 3000W 100A,80A,60A,40A,25A (Standard:100A) 20A,15A,10A,5A,2A Standard:10A) 12V 3000W 80A,60A,40A,20A,10A (Standard:80A) 15A,10A,8A,4A,2A Standard:8A) Wenden Sie sich bei der Wahl des Ladestroms für die Bulk-Phase des Batteriespeichers an den Batteriehersteller.
- Seite 29 V pro °C bei GEL- und Flooded-batterien oder -0,021 V pro °C bei AGM-Batterien kompensiert. Es erfolgt keine Spannungsanpassungskompensation, wenn als Batterietyp Lithium, Programm oder Stromversorgung ausgewählt ist. Hinweis: Der Temperatursensor BTS ist nicht im Lieferumfang enthalten und muss bei Bedarf separat erworben werden.
- Seite 30 Wählen Sie "Yes", um alle Einstellungen auf die voreingestellten Werkseinstellungen zurückzusetzen. Hinweis: Die Einstellung für den Batterietyp ist GEL. Wenn ein anderer Batterietyp verwendet wird, wählen Sie "Yes", um alle Parameter auf die Werkseinstellungen zurückzusetzen. Fahren Sie dann mit dem Batterietyp fort und nehmen Sie die Änderung auf den neuen Batterietyp vor. k) Erläuterung der Zündstart-Ein-/Aus-Funktion Durch Anlegen von +12 V an den Zündstart-Anschluss wird der Wechselrichter eingeschaltet, durch Entfernen der +12 V wird der Wechselrichter ausgeschaltet.
- Seite 31 wird. Hinweis: Der Ladestrom bei einer Batteriespannung von < 9,5 V ist auf ~10 A begrenzt und es gibt einen 15-Minuten-Timer, der es dem Ladegerät ermöglicht, die Batterie auf > 9,5 V aufzuladen. Wenn die Batteriespannung nach 15 Minuten Ladezeit weiterhin unter 9,5 V liegt, schaltet sich das Ladegerät ab und zeigt E11 (schlechte Batterie) an.
- Seite 32 befindet, ist die Batterieladespannung zu Überprüfen Sie außerdem, ob andere hoch. Gleichstromquellen an die Batterie angeschlossen sind und eine hohe Spannung aufweisen. Überprüfen Sie die Korrekturmaßnahme in Fehler beim Laden der Batterie: Der E01 (Bypass-Modus) und starten Sie den Zustand E01 (Bypass-Modus) wurde Ladevorgang neu, indem Sie die nicht behoben.
-
Seite 33: Fehlersuche
Batterie wird beendet. wenn die Temperatur unter 50 °C fällt. Die vom BTS erfasste Überprüfen Sie die Batterie- und Batterietemperatur beträgt >55 °C und Umgebungstemperatur bzw. sorgen Sie für liegt nahe der thermischen Abschaltung eine Belüftung des Batteriefachs. aufgrund zu hoher Batterietemperatur. Überprüfen Sie die Batterie- und Die vom BTS erfasste Umgebungstemperatur. -
Seite 34: Technische Daten
ausgeschaltet. Überprüfen Sie die Batterie, Das Gerät hat festgestellt, dass die entfernen Sie die an die Batterie Ladegerät Batterie defekt ist. Siehe auch die angeschlossene Gleichstromlast lieferte keinen Beschreibung in den Fehlercodes und starten Sie das Ladegerät Ladestrom E01 (Bypass-Modus) und E11. erneut Überprüfen Sie die Batterietemperatur oder die... - Seite 35 Batterieverbrauch ohne Last < 4.0 ADC (Wechselrichtermodus) < 0.8 ADC Leerlaufstrom (Energiesparmodus) 10.5 - 16.5 VDC Betriebsbereich der DC-Eingangsspannung 11.0 - 12.5 VDC Unterspannungsalarm Wiederherstellung nach 11.5 - 13.0VDC Unterspannungsalarm 10.5 - 12.0 VDC Unterspannungsabschaltung 11.5 - 13.0VDC Unterspannungswiederherstellung 16.5 / 16.0 VDC Überspannungsabschaltung/Wiederherstellung AC-Transferschalter <30 ms...
-
Seite 36: Garantie
EN61000-3-2,EN61000-3-3 Zertifizierungszeichen 0℃ to 40℃ (32°F to 104°F) Betriebstemperatur -20℃ to 60℃ (-4°F to 140°F) Lagertemperatur 5-90% nicht kondensierend Relative Luftfeuchtigkeit Bis zu 9.843 Fuß (3.000 m) über dem Betriebshöhe Meeresspiegel Gewichte und Abmessungen 2000W Series: 3000W Series: Gewichte 13.0 Ibs. (5.9 kg) 16.3 Ibs. - Seite 37 1. Nach Ablauf der geltenden Garantiezeit können keine Ansprüche auf Grundlage der beschränkten Garantie mehr geltend gemacht werden. Die Lieferung eines zusätzlichen Wechselrichters oder die Reparatur oder der Austausch des Wechselrichters verlängern die ursprünglichen Bedingungen dieser beschränkten Garantie nicht. 2. Diese beschränkte Garantie deckt keine Defekte und/oder Ausfälle des Wechselrichters aus den folgenden Gründen ab, auch wenn diese Defekte und/oder Ausfälle innerhalb der geltenden Garantiezeit entdeckt werden.
