Seite 1

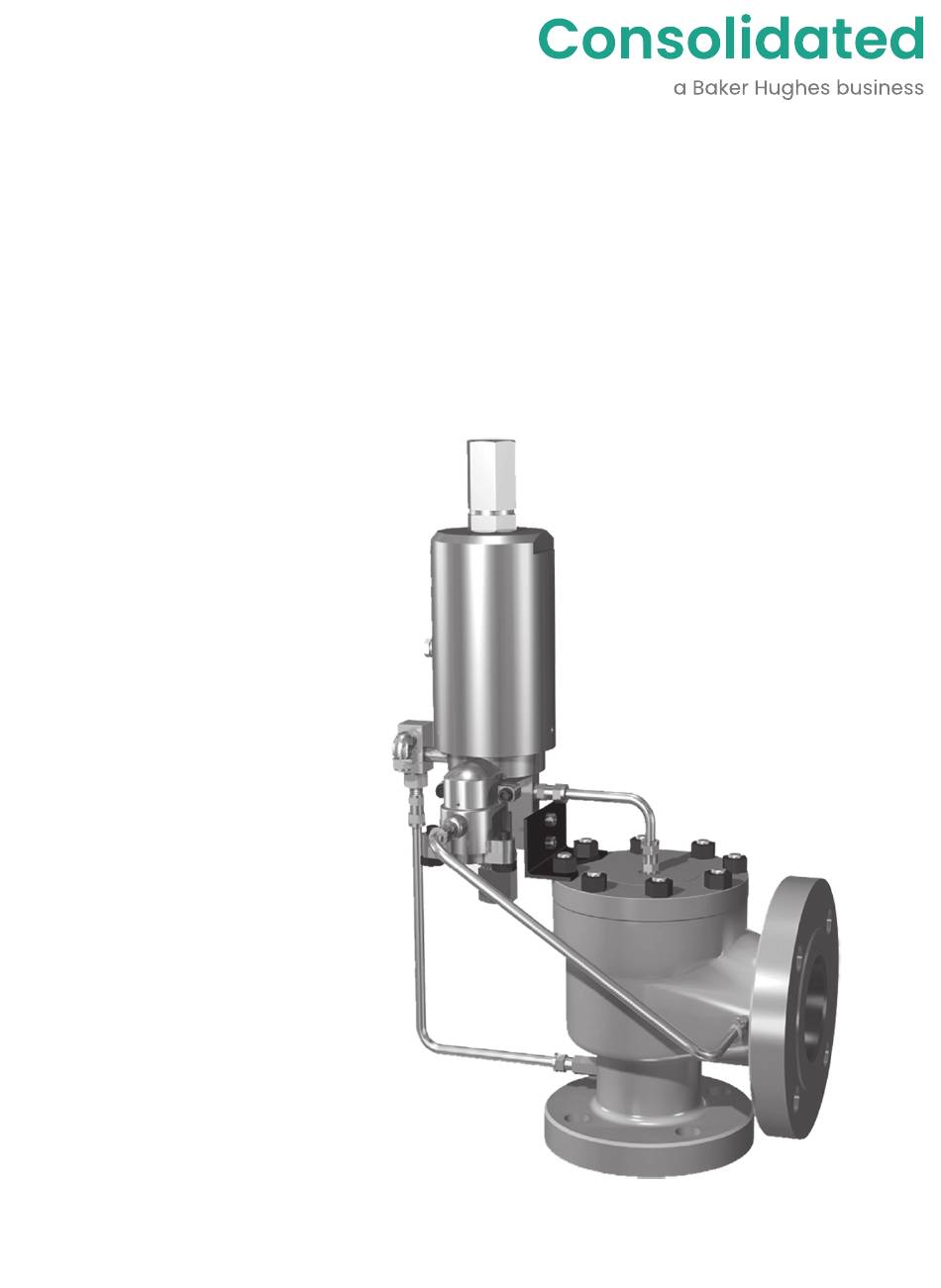

Serie 3900 MPV Vorgesteuerte Sicherheitsventile Bedienungsanleitung (Rev. G) Baker Hughes-Datenklassifizierung: Öffentlich...
Seite 2
DIESE ANWEISUNGEN BIETEN DEM KUNDEN/BETREIBER WICHTIGE PROJEKTSPEZIFISCHE REFERENZINFORMATIONEN ZUSÄTZLICH NORMALEN BETRIEBS- WARTUNGSVERFAHREN KUNDEN/BETREIBERS. BETRIEBS- WARTUNGSPHILOSOPHIEN VARIIEREN, VERSUCHT BAKER HUGHES (UND SEINE TOCHTERGESELLSCHAFTEN UND VERBUNDENEN UNTERNEHMEN) NICHT, BESTIMMTE VERFAHREN VORZUSCHREIBEN, SONDERN GIBT GRUNDLEGENDE EINSCHRÄNKUNGEN UND ANFORDERUNGEN AN, DIE DURCH DIE ART DER BEREITGESTELLTEN AUSRÜSTUNG BEDINGT SIND.
II. Sicherheitshinweise Lesen - Verstehen - Umsetzen GEFAHR 1. GEFAHR: Hohe Temperatur und hoher Druck können zu Verletzungen führen. Stellen Sie sicher, dass keinerlei Überdruck mehr im System ist, bevor Sie Ventile reparieren oder entfernen. 2. GEFAHR: Stehen Sie beim Entleeren nicht vor einem Ventilauslass.
Risiko von Verletzungen oder die Möglichkeit zu minimieren, dass unsachgemäße Verfahren befolgt werden, die das betroffene Baker Hughes Consolidated™-Produkt beschädigen oder unsicher machen können. Es ist auch wichtig zu verstehen, dass diese Sicherheitshinweise nicht erschöpfend sind.
V. Terminologie für vorgesteuerte Druckbegrenzungsventile (POSRV) • Akkumulation: Druckanstieg über maximal • Betriebsdruck: Manometerdruck, dem der Behälter zulässigen Arbeitsdruck des Behälters während normalerweise im Betrieb ausgesetzt ist. Zwischen des Abblasens durch das POSRV, ausgedrückt als Betriebsdruck und maximal zulässigem Arbeitsdruck Prozentsatz dieses Drucks oder in tatsächlichen ist ein geeigneter Abstand vorgesehen.
VII. Anweisungen vor der Installation und zur Installation Vor Installation und bei Installation VORSICHT VORSICHT: Nachdem das Ventil ausgepackt und die Schutzvorrichtungen entfernt wurden, achten Sie darauf, dass kein Schmutz und keine anderen Fremdkörper in Einlass- und Auslassöffnung gelangen. Montageanweisungen VORSICHT: Druckbegrenzungsventile sollten in einer vertikalen, aufrechten Position montiert werden.
150–2500. Das O-Ring-Doppelsitzprinzip des Hauptventils ist das gleiche Design, das seit über 30 Jahren erfolgreich Weichsitz (Abbildung 2): in den Consolidated SRV verwendet wird. Die O-Ring-Halterung hat zwei in der oberen abgeschrägten Kante gefertigte Schlitze, sodass Die Kapazitäten sind vom National Board of Boiler and...
Seite 22
X. Funktionsprinzip (Forts.) Vorsteuerventil geöffnet Sobald das abblasende Hauptventil den Einlassdruck voreingestellten Abblasdruck (Entlastungsstellung) Vorsteuerventils reduziert, schließt der Vorsteuerkolben Wenn der Einlassdruck ansteigt, bewegt sich der Entlüftungsdichtung. Gleichzeitig wird Vorsteuerkolben und dichtet den Einlassdruck des Einlassdichtung im Vorsteuerventil erneut geöffnet. Hauptventils gegenüber Domdruck...
Seite 24
X. Funktionsprinzip (Forts.) Ventil 39MV07 modulierend sich die kleinere Fläche oben auf dem Modulatorkolben befindet. Darauf wirkt stets den Einlassdruck des (Teilentlastungsstellung) Hauptventils. Wenn der Domdruck am Unterteil des Wenn der Einlassdruck ansteigt, bewegt sich der Modulatorkolbens anliegt, erfolgt eine Nettokraft nach Vorsteuerkolben und drosselt den Einlassdruck des oben.
XII. Demontage des POSRV 3900 A. Entfernen des GEFAHR VORSICHT Vorsteuerventils vom Hauptventil 1. Stellen Sie sicher, dass sich kein Mediendruck im Behälter, im Ventileinlass, in der Hauptleitung oder im Vorsteuerventil befindet. 2. Trennen Sie Messrohr und Auslassleitung vom Vorsteuerventil. 3.
Materialabtrag von dieser Oberfläche dazu führt, dass die und Bohrungen“ und „Nachbearbeitung des Dichtsitzes“.) Düse den O-Ring übermäßig anpresst. Es können nur Die Sitzflächen des Consolidated POSRV mit Metallsitz Polierpapier oder andere leichte Schleifmittel verwendet werden, da das Teil nicht richtig funktioniert, wenn seine sind eben.
XIII. Wartungsanleitung (Forts.) D. Läppen von Dichtsitzen F. Wiederaufbereitung von Verwenden Sie eine Ringläppscheibe oder Läppplatte, um die Läppscheiben Ventildichtung in einer kreisförmigen Bewegung unter Ausübung Ringläppscheiben werden durch Läppen auf einer flachen gleichmäßigen Drucks zu läppen und drehen Sie dabei langsam Läppplatte in einer achtförmigen Bewegung wiederaufbereitet die Ventildichtung oder die Läppscheibe.
Seite 38
XIII. Wartungsanleitung (Forts.) Abbildung 18a: Abbildung 18b: Abbildung 18c: Abbildung 18d: Abbildung 18e: Typ 1 Typ 4 Typ 2 Typ 3 Typ 5 Abbildung 18: Inspektionsbereiche für Metall- und Weichsitzscheiben Tabelle 5: Mindestabmessungen T und N für Standard-Scheibe Einlassgröße T min. N min.
XIV. Inspektion des Hauptventils (Forts.) O-Ring-Sitz-Scheibe: Die O-Ring-Halterung kann nicht ausgetauscht oder repariert werden. Andere Ventilteile können bearbeitet werden. Sie kann bei kleineren Kratzern geläppt bei leichter Korrosion, Lochfraß oder geringfügigen Schäden anderer Art akzeptabel sein, wenn festgestellt werden kann, werden.
XV. Wiederzusammenbau des Hauptventils 3900 (Forts.) E. Führungs- und Scheibendichtung Scheibenbaugruppe Ventildichtung D, E, F, G, H, J, K, und 3” L Ventildichtung Stellen Sie sicher, dass die Fase an der UNTERSEITE O-Ring der Führung glatt ist. Wenn scharfe Kanten vorhanden sind, polieren Sie die Fase, da die Dichtung bei der Montage beschädigt werden könnte.
XVI. Demontage des Vorsteuerventils A. Demontage 39PV07/37 Hinweis: Anweisungen Demontage Domhilfsoption finden unter Abbildungen 22 und 23 „Domhilfsoption“ (Abschnitt XXI B). 12. Entfernen Sie die Einsatzbaugruppe. Entfernen und entsorgen Sie die Aluminiumdichtungen und den Dichtungsdraht. Die Einsatzbaugruppe besteht aus: Entfernen Sie die Kappe (Druckschraube), indem Sie 1 –...
XVI. Demontage des Vorsteuerventils (Forts.) Teilenr. Nomenklatur Hubhebelbaugruppe Nockenbuchse Nockenwelle Hubhebel Treibstift Freigabemutter Freigabekontermutter Knebelschraube Baugruppe Untere Federscheibe Untere Federscheibe Hubstange Treibstift B. Demontage 39MV07 Abbildungen 23 und 24 Entfernen und entsorgen Sie die Aluminiumdichtungen und den Dichtungsdraht. Entfernen Sie die Kappe (Druckschraube), indem Sie sie gegen den Uhrzeigersinn drehen.
Seite 48
XVI. Demontage des Vorsteuerventils (Forts.) Drehen Sie die Druckschraube gegen den Uhrzeigersinn, 17. Entfernen Sie die Einstellerbaugruppe von der Basis des Vorsteuerventils, indem Sie sie gegen den Uhrzeigersinn um die Feder zu entlasten. drehen. Entfernen und entsorgen Sie den O-Ring Drehen Sie die Stellschraube gegen den Uhrzeigersinn, (Einstelleroberteil) sowie den O-Ring (Einstellerunterteil) um sie zu lösen.
XVI. Demontage des Vorsteuerventils (Forts.) D. Reinigung GEFAHR Reinigen Sie die Teile, um Rost, Grate, Kalk, organische Stoffe und lose Partikel zu entfernen. Die Teile müssen frei von Öl oder Fett sein, mit Ausnahme der Schmierung, wie in dieser Anleitung angegeben. Die verwendeten Reinigungsmittel müssen so beschaffen sein, dass eine wirksame Reinigung gewährleistet ist, ohne die Oberflächenbeschaffenheit oder die Materialeigenschaften des Teils zu beeinträchtigen.
XVII. Teileinspektion des Vorsteuerventils (Forts.) 13. O-Ring-Halterung: Prüfen Sie die Sitzfläche auf Einstelleroberteil: Abrieb oder übermäßiger Verschleiß Schnitte oder Verformungen. Die Oberfläche kann am Innendurchmesser, der den Hauptkolben führt. geläppt werden, wenn sich die Gesamthöhe des Teils Prüfen Sie auf Korrosion oder Lochfraß. Überprüfen nicht auf weniger als 4,06 mm verringert.
Seite 56
XVIII. Wiederzusammenbau des Vorsteuerventils (Forts.) 1 – O-Ring (Einsatz) c. Schrauben Einstelleroberteil Uhrzeigersinn auf das Einstellerunterteil und a. Drücken Sie die Federdichtung (Einsatz) in die ziehen Sie es mit 37 ±2,7 Nm (27 ±2 ft-lbs) an. Nut am Einsatzunterteil. Achten Sie darauf, dass d.
Seite 58
XVIII. Wiederzusammenbau des Vorsteuerventils (Forts.) Entfernen Sie den Kolben. 1 – Federdichtung (Einsatz) 1 – O-Ring (Einsatz) vi. Setzen Sie die Trichterrohrbaugruppe in das Einstelleroberteil ein, bis das Trichterrohr die a. Drücken Sie die Federdichtung (Einsatz) in die Nut am Federdichtung (Einstelleroberteil) berührt.
Seite 60
XVIII. Wiederzusammenbau des Vorsteuerventils (Forts.) c. Setzen Sie die Stellschraube in die Gewindebohrung Hinweis: Montieren Sie die Einstellerbaugruppe nicht der Kolbenmutter ein und ziehen Sie sie von Hand an. mit installierten O-Ringen in der Basis des Vorsteuerventils, ohne zuvor Einstelleroberteil Stellen Sie die Einstellerbaugruppe zusammen.
XIX. Einstellen und Testen A. 39PV07/37 Tabelle 12: Rohrabmessungen Rohrdurchmesser Rohrlänge (A) Zoll Zoll 0,250 6,35 0,190 4,83 0,375 9,53 0,250 6,35 0,500 12,70 0,340 8,64 Der Entlüftungsanschluss des Vorsteuerventils wird in der Standardkonfiguration ins Freie entlüftet. Die endgültige Standardkonfiguration für ein 39PV07 oder 39PV37 ohne Optionen ist in Abbildung 34 dargestellt.
Seite 64
XIX. Einstellen und Testen (Forts.) pro Sekunde nicht überschreiten, wenn Tabelle 13: Leckrate der Prüfdruck innerhalb von 90 % des Effektive Effektive Einstelldrucks liegt. Öffnungsgrößen ≤ Öffnungsgrößen > ii. Wenn der Einstelldruck über 750 psig (51,7 Einstelldruck 1,981 cm (0,307 in 1,981 cm (0,307 in barg) ist, sollte der Einlassdruckanstieg...
WICHTIG - zuerst lesen: Funktion erfüllen. Der Druck des Prozesssystems A. Diese Verfahren dürfen nur in Anwesenheit muss während der Durchführung dieser eines qualifizierten Consolidated Technikers Prüfungen jederzeit überwacht werden. Wenn der Systemdruck über 95 % des gewünschten angewendet werden.
XIX. Einstellen und Testen (Forts.) Es ist immer noch möglich, dass Druckabweichungen das D.1.1 Minderung der Hauptventilinstabilität Ventil betätigen, daher wird empfohlen, die Anstiegsrate des während des Startvorgangs Systemdrucks zu minimieren. Nachfolgend finden Sie die empfohlenen Schritte zum Aufladen des Vorsteuerventils in Vorbereitung auf die Inbetriebnahme: Schließen Sie alle Ventile und den Regler.
XIX. Einstellen und Testen (Forts.) des Ventils. Stellen Sie den Sollwert nach Bedarf ein, D.2.1 Künstliche Betätigung des Vorsteuerventils allein indem Sie die Druckschraube einstellen. Schließen Sie Entfernen Sie die OEM-Ablassrohre, die an die Absperrventil und Entlüftungsventil wieder. Testen Sie Ablassöffnung des Vorsteuerventils und den erneut.
XXI. Optionen für POSRV Serie 3900 A. Rückflussverhinderer Wenn vorgesteuerte Druckbegrenzungsventil nicht 3. Zu geeigneten Reinigungsmitteln gehören direkt ins Freie entlüftet wird, ist es möglich, dass sich demineralisiertes Wasser, phosphatfreies Reinigungsmittel, Gegendruck in der Ablassleitung aufbaut. Dies ist typisch für Aceton und Isopropylalkohol.
XXI. Optionen für POSRV Serie 3900 (Forts.) F. Filter (einzeln, doppelt Filteroptionen sind für Anwendungen Verunreinigungen verfügbar. Diese Filter sind in der oder hohe Kapazität) Messleitung des Einlasses der Vorsteuerventile installiert. Für 39PV und 39MV ist ein optionaler Messleitungsfilter verfügbar (Abbildung 50). Dieser Filter verfügt über ein Gehäuse aus Edelstahl 316, Teflon ®...
XXI. Optionen für POSRV Serie 3900 (Forts.) I. Hubhebel K. Vorsteuerventiltester Dies ist eine externe, physische Möglichkeit, mit dem das Die Testanzeige (Abbildung 58) des Vorsteuerventils ist für Vorsteuerventil den Domdruck entlasten kann, damit sich modulierenden Pop-Action-Vorsteuerventile das Hauptventil öffnen kann. verfügbar.
XXIII. Ersatzteilplanung A. Grundlegende Richtlinien VORSICHT Die folgenden Richtlinien sollten bei der Entwicklung eines aussagekräftigen Ersatzteilplans hilfreich sein. Die Gesamtzahl der in Betrieb befindlichen Ventile sollte nach Größe, Typ und Temperaturklasse klassifiziert werden. Der Teilebestand sollte nach der Tendenz klassifiziert werden, Ersatzteile zu benötigen.
XXIV. Consolidated Originalteile • Ventilprodukte von Consolidated sind seit 1879 im Achten Sie beim nächsten Ersatzteilbedarf auf folgende Punkte: Einsatz • Baker Hughes entwarf die Teile • Baker Hughes bietet weltweiten Service • Baker Hughes garantiert die Teile • Baker Hughes bietet schnelle Verfügbarkeit für Teile XXV.
Produkt jederzeit ohne vorherige Ankündigung oder Verpflichtung einzustellen. Wenden Sie sich an Ihre Baker Hughes-Vertretung, um neueste Informationen zu erhalten. Das Baker Hughes-Logo, Consolidated, Green Tag und Thermodisc sind Marken der Baker Hughes Company. Andere in diesem Dokument verwendete Firmennamen und Produktnamen sind eingetragene Marken oder Marken ihrer jeweiligen Eigentümer.
