Dual CC 1462 Serviceanleitung Seite 7

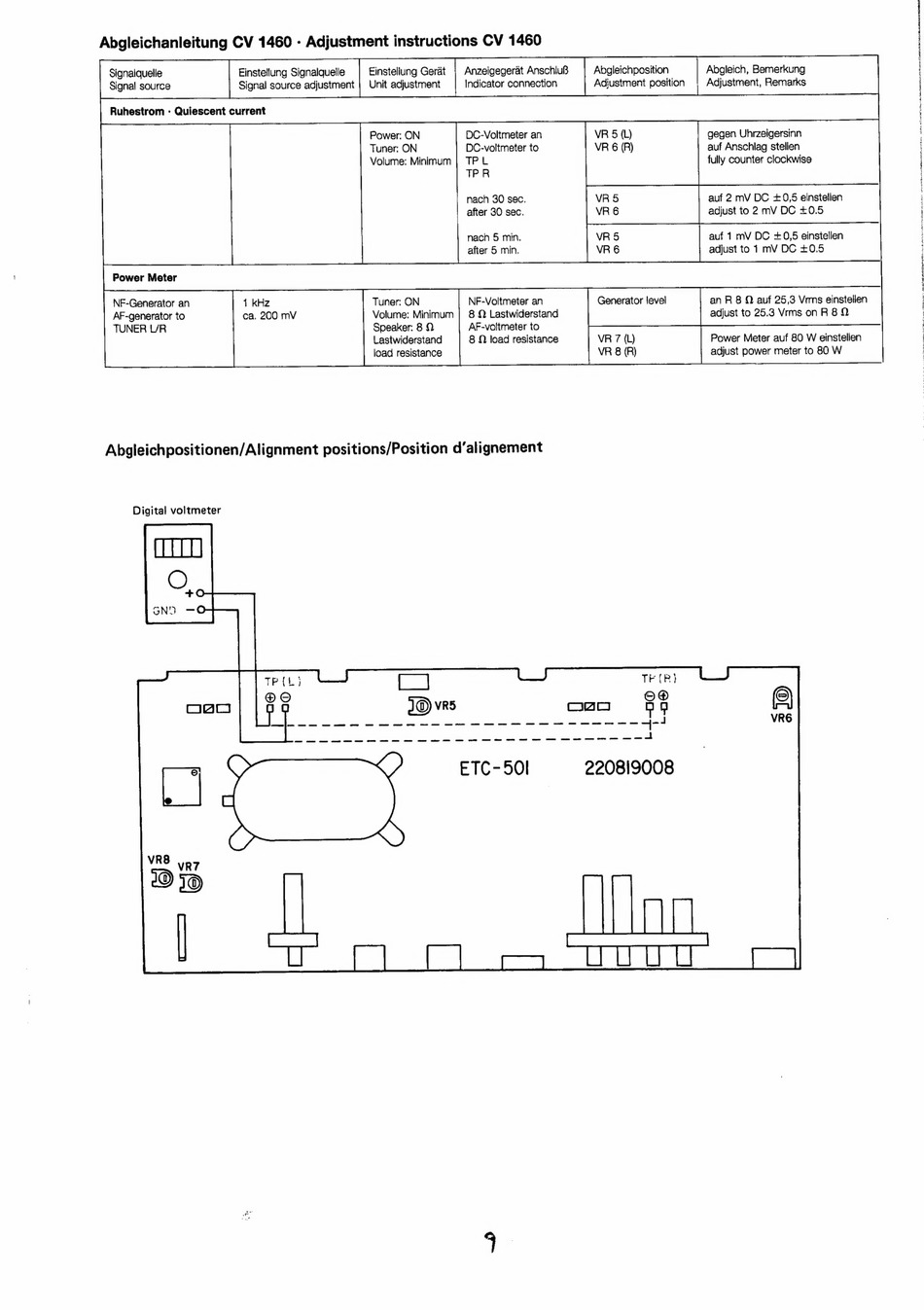

Abgleichanleitung CV 1460 - Adjustment instructions CV 1460
Ruhestrom + Quiescent current
Power: ON
Tuner: ON
Volume: Minimum
DC-Voltmeter an
DC-voltmeter to
TPL
TPR
nach 30 sec.
after 30 sec.
nach 5 min,
after 5 min.
Power Meter
Abgleichposition
Adjustment position
VR 5 (L)
VR 6 (R)
Abgleich, Bemerkung
Adjustment, Remarks
gegen Uhrzeigersinn
auf Anschlag stellen
fully counter clockwise
VR 5 auf 2 mV DC +0,5 einstellen
VR 6 adjust to 2 mV DC +0.5
VR 5 auf 1 mV DC +0,5 einstellen
VR 6 adjust to 1 mV DC +0,5
Digital voltmeter
220819008
