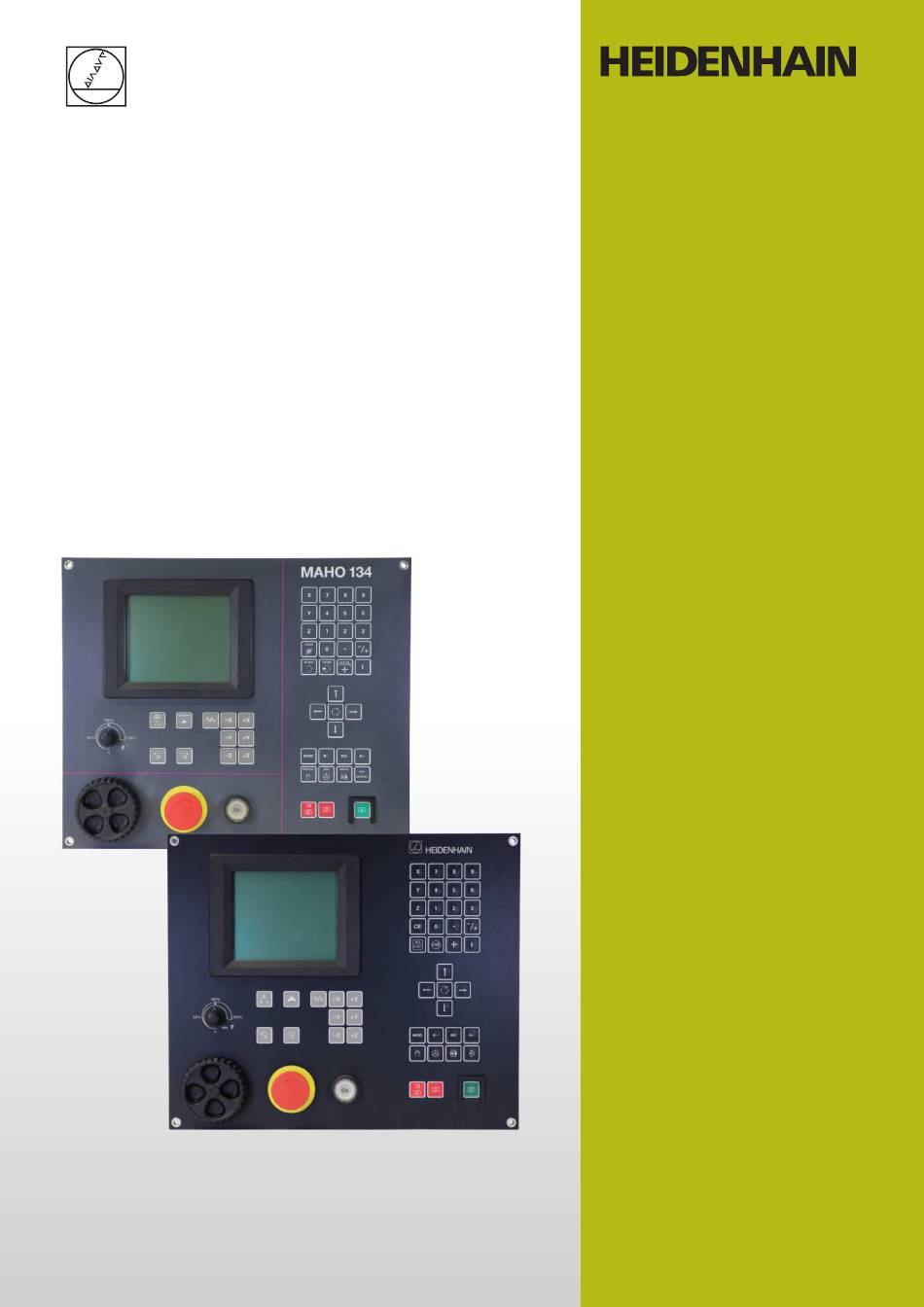

- Seite 1 TNC 116 MAHO 134 Servicehandbuch Deutsch (de) 03/2020...
- Seite 2 Servicehandbuch TNC 116 / MAHO 134 Blatt 1 Stand: 21.11.94 1. Steckerbezeichnungen und -belegungen 1.1 Steckerbezeichnung TNC 116 / MAHO 134 X1 = Meßsystem 1 (∼) X2 = Meßsystem 2 (∼) X3 = Meßsystem 3 (∼) X41 = PLC-Ausgang X42 = PLC-Eingang X21 = nicht bestückt...
- Seite 3 Servicehandbuch TNC 116 / MAHO 134 Blatt 2 Stand: 21.11.94 1.2 Steckerbelegung TNC 116 / MAHO 134 X1, X2, X3, Meßsystem 1, 2, 3 X8 Sollwert-Ausgang, 1, 2, 3, S Sinussignal-Eingang Flanschdose mit Buchseneinsatz (15pol.) Stromschnittstelle 7 - 16 µA Flanschdose mit Buchseneinsatz (9pol., Conei)
- Seite 4 Gehäuse Außenschirm = Gerätegehäuse MAHO 134 Var. 01/02 mit Rechner-Platine Id.Nr. 270 364 01 TNC 116 / MAHO 134 Var. 03 mit Rechner-Platine Id.Nr. 274 562 01 0V PLC-Bezugspotential für Testzwecke herausgeführte + 24 V_A Spannungsversorgung PLC (abschaltbar) für Testzwecke...
- Seite 5 Servicehandbuch TNC 116 / MAHO 134 Blatt 4 Stand: 21.11.94 2. Fehlermeldungen TNC116 / MAHO 134 2.1 Nichtblinkende Fehlermeldungen STROMUNTERBRECHUNG TASTE OHNE FUNKTION EINGABEWERT FALSCH KORREKTURWERTE GELOESCHT EXTERNER NOT-AUS PROGRAMMSPEICHER-UEBERLAUF NC: PGM-SPEICHER GELOESCHT BETRIEBSPARAMETER GELOESCHT RADIUSKORREKTUR UNDEFINIERT ENDSCHALTERWERTE X FEHLERHAFT...
- Seite 6 Servicehandbuch TNC 116 / MAHO 134 Blatt 5 Stand: 21.11.94 2.2 Blinkende Fehlermeldungen FEHLERHAFTE DATENVERARB. A NOTAUS DEFEKT TEMPERATUR ZU HOCH MESSYSTEM X DEFEKT A MESSYSTEM Y DEFEKT A MESSYSTEM Z DEFEKT A FEHLERHAFTE DATENVERARB. 4 FEHLERHAFTE DATENVERARB. 6 FEHLERHAFTE DATENVERARB. B...
- Seite 7 = Parameter wurde ab einem bestimmten Software-Stand (z.b. ab Stand 04) entfernt bzw. durch einen neuen Parameter ersetzt. = Parameter ist bei dieser Software (Steuerung) nicht aktiv. Bedeutung der Spalten = TNC 116 mit NC-Software 246 111 .. = reserviert = MAHO 134 mit NC-Software 246 048 .. = reserviert...
- Seite 8 40 Auflösung = 10 µm 330.1 330.2 Nichtlineare Achsfehler- 0 ... 7 Kompensation 0 = inaktiv +1 = X-Achse aktiv +2 = Y-Achse aktiv +4 = Z-Achse aktiv TNC 116 / Maho 134 Maschinenparameter...
- Seite 9 1050.2 Beschleunigung 0,001 ... 3,0 [m/s²] 1060.0 1060.1 1060.2 Stillstandsüberwachung 1110 0,001 ... 30 [mm] Bewegungsüberwachung 1140 0,03 ... 10 [V] TNC 116 / Maho 134 Maschinenparameter...
- Seite 10 1 = Wegmeßsystem ohne abstands- 1350.2 codierte Referenzmarken Schleppbetrieb Schleppfehler-Überwachung 1720 0,001 ... 100 [mm] (Not-Aus) Kv-Faktor 0,1 ... 10 für geschleppten Betrieb X 1810.0 1810.1 1810.2 TNC 116 / Maho 134 Maschinenparameter...
- Seite 11 4110.4 4110.5 4110.6 4110.7 4110.8 4110.9 4110.10 4110.11 4110.12 4110.13 4110.14 4110.15 TNC 116 / Maho 134 Maschinenparameter...
- Seite 12 M 2201 4310.9 MP-Nr. TNC 116 (Spalte A), PLC-Pgm. Id.Nr. 277 699 02 MAHO 134 (Spalte C), PLC-Pgm. Id. Nr. 246 050 04 4310.0 1 = Testbetrieb (I/O-Test) 0 = Kühlmittel ohne Spindel / 1 = Kühlmittel nur mit Spindel 4310.1...
- Seite 13 7680 0 ... 1 Speicherfunktion für Achs- +0 = nicht gespeichert richtungstasten +1 = gespeichert Speicher-Test beim Einschalten 7690 0...3 RAM-Test +1 = Kein RAM-Test EPROM-Test +2 = Kein EPROM-Test TNC 116 / Maho 134 Maschinenparameter...
