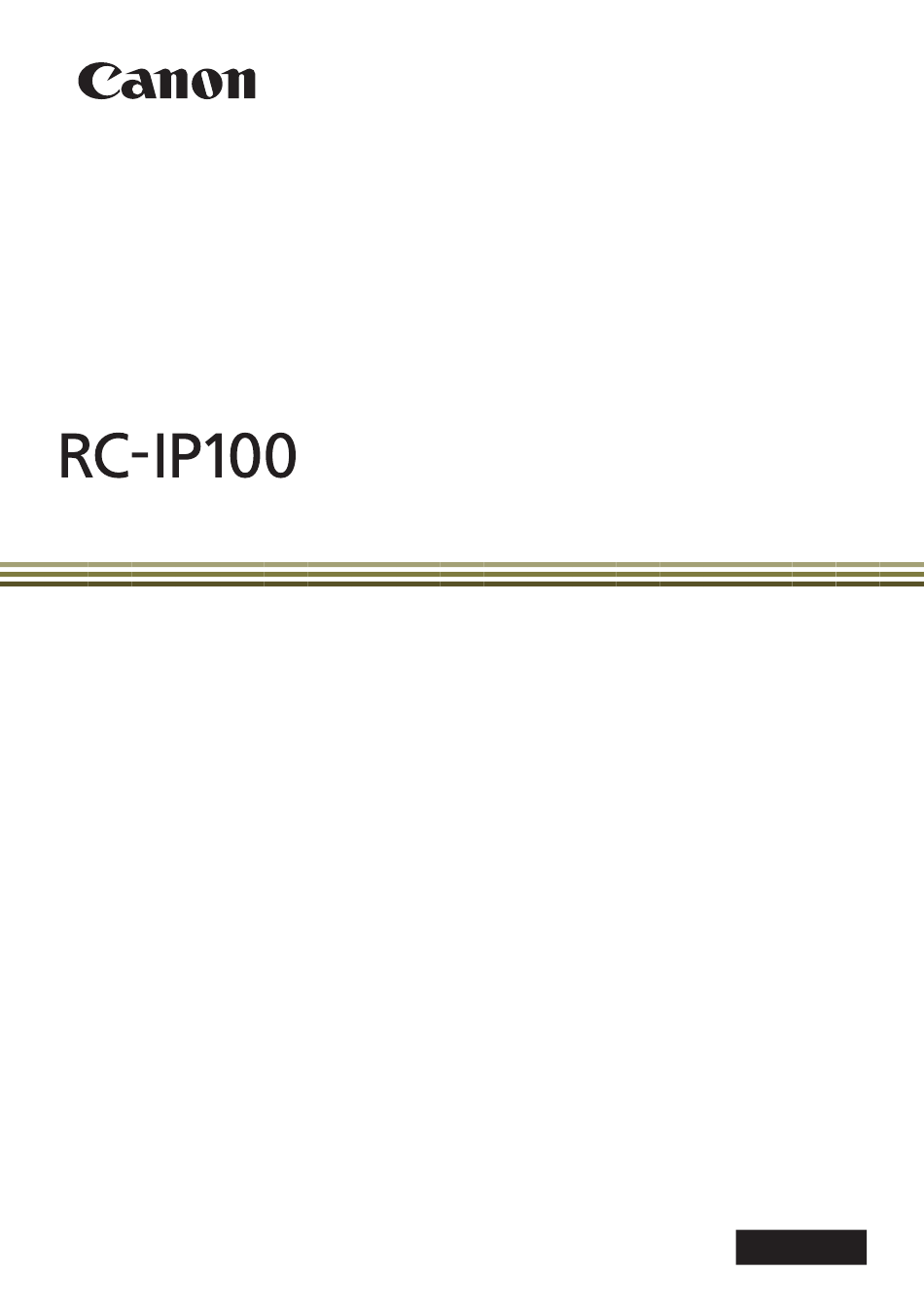

Fernbedieneinheit für Remote-Kameras
Benutzeranleitung
Lesen Sie dieses Benutzeranleitung unbedingt durch, bevor Sie das
Produkt verwenden.
Hinsichtlich der mit der neuesten Firmware geänderten/hinzugefügten
Funktionen können sich der tatsächliche Vorgang und der Inhalt dieses
Dokuments möglicherweise voneinander unterscheiden.
Überprüfen Sie den Abschnitt zu den aktualisierten Informationen in diesem
DEUTSCH
Dokument auf neue Funktionen und Spezifikationsänderungen.
Inhaltsverzeichnis
Verwandte Anleitungen für Canon RC-IP100
Inhaltszusammenfassung für Canon RC-IP100
- Seite 1 Fernbedieneinheit für Remote-Kameras Benutzeranleitung Lesen Sie dieses Benutzeranleitung unbedingt durch, bevor Sie das Produkt verwenden. Hinsichtlich der mit der neuesten Firmware geänderten/hinzugefügten Funktionen können sich der tatsächliche Vorgang und der Inhalt dieses Dokuments möglicherweise voneinander unterscheiden. Überprüfen Sie den Abschnitt zu den aktualisierten Informationen in diesem DEUTSCH Dokument auf neue Funktionen und Spezifikationsänderungen.
-
Seite 3: Inhaltsverzeichnis
Inhalt Inhalt dieses Handbuchs Erste Schritte Verwendete Symbole Inhalt ..................3 Vorsicht: Sicherheitshinweise zum Betrieb des Mitgeliefertes Zubehör ............3 beschriebenen Produkts. Notiz : Referenzangaben zu Funktionen, Wichtigste Leistungsmerkmale ..........4 Beschränkungen usw. des beschriebenen Vorsichtsmaßnahmen ..............4 Produkts. Bezeichnung der Teile ............5 : Querverweis auf andere Seiten oder Themen in Vorbereitungen .............. -
Seite 4: Wichtigste Leistungsmerkmale
Wichtigste Vorsichtsmaßnahmen beim Umgang Leistungsmerkmale Reiben Sie nicht mit einem Messer oder einem scharfen Gegenstand gegen die Oberfläche des Nachstehend sind die Funktionen aufgeführt, wenn dieses Touchscreens oder drücken Sie nicht dagegen. Gerät in Kombination mit einer ferngesteuerten Kamera verwendet wird. Üben Sie keine übermäßige Kraft auf dieses Gerät aus, heben Sie das Gerät nicht mit dem Steuerhebel Einfache Bedienung mit dem LCD-... -
Seite 5: Bezeichnung Der Teile
Bezeichnung der Teile Rückseite Vorderseite B C D E A Taste USER1 Zur Konfiguration der benutzerdefinierten Funktionen. B Knopf F1 A Netzschalter Zur Einstellung der benutzerdefinierten Funktionen. Zum Ein- und Ausschalten des Geräts. C Knopf F2 B Kabelbinder Zur Einstellung der benutzerdefinierten Funktionen. Zur Verhinderung, dass das Netzteilkabel herausfällt. - Seite 6 Kamerabedienungsbildschirm A Funktionsgruppentaste I [CAM Group] Weist einer Taste oder einem Knopf eine Kombination der Die Kameragruppe kann mit den Tasten links/rechts geändert vorkonfigurierten Funktionen als Funktionsgruppe zu. werden. (A S. 10 „Einstellen mit Funktionsgruppentasten“) J [CAM Number] 0 White Balance Die Kameranummer kann mit den Tasten links/rechts geändert 0 Black Balance werden.
-
Seite 7: Vorbereitungen
Vorbereitungen N [CAMERA CONTROL] Zur Steuerung der aktuell ausgewählten Kamera. O [FUNC] 1 Schalten Sie den Netzschalter auf „Ein“. Zum Ändern der Einstellungen der aktuell ausgewählten 0 Das Gerät wird eingeschaltet und die POWER-Lampe Kamera. leuchtet auf. P [TRACE] 0 Der Startbildschirm wird auf dem Bedienfeld angezeigt. Zum Aufzeichnen der Kameraoperationen der aktuell Gleichzeitig leuchtet die ALARM-Lampe auf. -
Seite 8: Auswahl Und Bedienung Einer Kamera
Auswahl und Bedienung Bedienung einer Kamera einer Kamera PTZ-Betrieb (Pan/Tilt/Zoom - Schwenken/ Neigen/Zoomen) Auswahl einer Kamera 1 Wählen Sie eine Kamera aus, die Sie bedienen möchten. Führen Sie die folgenden Schritte aus, um eine Kameranummer anzugeben und eine Kamera für den Betrieb auszuwählen. (A S. -
Seite 9: Änderung Einer Zugewiesenen Funktion
Änderung einer zugewiesenen Funktion Auswählen eines Presets (Voreinstellung) Was ist Preset (Voreinstellung)? Mit diesem System können mehrere Aufnahmepositionen und Einstellungen für eine Kamera programmiert werden. Eine solche programmierte Aufnahmeposition oder Einstellung wird als “Preset” bezeichnet. Es können bis zu 100 Presets für eine ferngesteuerte Kamera programmiert werden. -
Seite 10: Einstellung Der Kamerafunktionen
Einstellung der Einstellen mit FUNC Kamerafunktionen 1 Wählen Sie eine Kamera aus, die Sie bedienen möchten. (A S. 8 „Auswahl einer Kamera“) Einstellen mit Funktionsgruppentasten 2 Tippen Sie auf die Registerkarte [FUNC]. 3 Einstellen der Funktionen. 1 Tippen Sie auf die Funktionsgruppentaste. Wenn die gewünschte Funktion nicht angezeigt wird, tippen Den Tasten und Knöpfen werden Funktionen mit einer Sie auf... -
Seite 11: Ablauf Der Einrichtung
Ablauf der Einrichtung Grundfunktionen des Menübildschirms Wenn Sie das System das erste Mal einrichten oder wenn Sie neue Kameras hinzufügen, nehmen Sie die Einrichtung wie folgt vor. 1 Tippen Sie auf dem Homebildschirm auf die Taste Führen Sie stets eine Funktionskontrolle nach der Einrichtung [SETTINGS]. -
Seite 12: Ablauf Des Menübildschirms
Ablauf des Menübildschirms Die Menübildschirme bestehen aus einem normalen Menübildschirm und einem Einstellungsmenübildschirm. Der Ablauf jedes Bildschirms ist in den nachfolgenden Abbildungen dargestellt. Normaler Menübildschirm VIEW-Bildschirm Dieser Bildschirm dient zum Auswählen einer Kamera und einer Kameravoreinstellung, zum Bedienen einer Kamera und zum Durchführen einer Nachverfolgung. - Seite 13 DELETE-Bildschirm Dieser Bildschirm wird zum Löschen einer Kameravoreinstellung oder Nachverfolgung verwendet. Homebildschirm DELETE-Bildschirm CAMERA/PRESET-Bildschirm TRACE-Bildschirm BUTTON CUSTOMIZATION-Bildschirm Damit können Sie die Funktionen den Tasten und Knöpfen dieses Geräts zuweisen. BUTTON CUSTOMIZATION- Homebildschirm Bildschirm (*) Homebildschirm * Sie können die markierte Funktion ohne Antippen von [ENTER] einstellen, solange der Bildschirm angezeigt wird.
-
Seite 14: Einstellungsmenübildschirm
Einstellungsmenübildschirm SETTINGS-Bildschirm Damit können Sie die Einstellungen dieses Geräts konfigurieren. Tippen Sie auf die Taste [Back] in der oberen rechten Ecke des Bildschirms, um zum vorherigen Bildschirm zurückzukehren. Tippen Sie auf die Taste [HOME] in der unteren linken Ecke des Bildschirms, um zum Homebildschirm zurückzukehren. -
Seite 15: Systemeinrichtung
Systemeinrichtung 6 Tippen Sie auf die Nummerntaste entsprechend der Kameranummer, um sie zu konfigurieren. 0 Es können mehrere Kameras innerhalb der gleichen Umschalten der Kameravideoausgabe Ein/ Gruppe ausgewählt werden. 0 Nummern, die mit keiner der vorhandenen Kameras übereinstimmen, sind weiß dargestellt. Schaltet den Videoausgang der Kamera zwischen ein und aus 7 Tippen Sie auf die Taste [ON] oder [OFF]. -
Seite 16: Netzwerkeinstellungen
Netzwerkeinstellungen [Serial Activate 1] und [Serial Activate 100] Serielle Kameras 0 Serielle Kameras können auf <1-1> oder <10-10> Kamera-Netzwerkeinstellungen gespeichert werden. (<Kameragruppen-Nr. -Kamera- Nr.>) 0 Tippen Sie auf [Serial Activate 1], um es unter <1-1> zu registrieren, und auf [Serial Activate 100], um es unter <10-10>... -
Seite 17: Einrichtung Des Tallys
Stromstärke : Maximal 50 mA Rückseite die Funktionen des Pins 4 und Pins 5 des Tallyanschlusses. (Maximale Spannung 24 V) Außer Pin 4 und Pin 5 können die anderen Pinfunktionen nicht RC-IP100 geändert werden. TALLY OUT (Maximale Stromstärke 50 mA) 2 3 4 5 6 7 8 Anschlussbeispiel für den TALLYEINGANG... -
Seite 18: Fehlersuche
Händler oder unser Kundendienstzentrum. Software von Drittanbietern Dieses Produkt enthält Softwaremodule von Drittanbietern. Die Lizenzierungsbedingungen der jeweiligen Module finden Sie unter [HOME]>[SETTINGS]>[Open Source License]. Anschlussplan Serielle Kamera IP-Kamera IP-Kamera LAN-Kabel RS-422-Kabel RC-IP100 * Bis zu 100 Kameras können gleichzeitig angeschlossen werden. Fehlersuche... -
Seite 19: Technische Daten
0,6 A Kompatible Kameras Verbrauch Gewicht Etwa 2,1 kg Bitte besuchen Sie Ihre lokale Canon-Website. Beachten Sie bitte, dass je nach der verwendeten Kamera einige Funktionen Umgebungstemperatur 0 °C bis 40 °C (Betrieb) möglicherweise nicht zur Verfügung stehen. Zulässige 20 %RH bis 90 %RH (Keine... -
Seite 20: Aktualisierte Informationen
■ Function Aktualisierte Informationen Pan Direction/Tilt Direction Wenn Sie die Kamera mit dem Steuerhebel bedienen, Die vorangegangenen Seiten enthielten Informationen zu können Sie die Bewegungsrichtung der Kamera bei Version 1.00. Im Folgenden finden Sie Funktionen und Bedienung des Hebels einstellen. Ist die [Pan Direction] auf Änderungen für Version 1.01 und höher. - Seite 21 ■ Neue Funktionen, die in [FUNC] eingestellt werden können Taste MENU Control zur zugewiesenen Funktion hinzugefügt [USER1,USER2] Gain Boost, Face Detection AE, Eye Detection, AWB Lock, Shockless WB Wenn den Tasten USER1 oder USER2 die Funktion MENU (Gain Erweiterung, Gesichtserkennung AE, Control zugewiesen wurde, wird der Bildschirm SETTING Augenerkennung, AWB-Speicher, Nahtloser Weißabgleich) übersprungen und der Bildschirm MENU Control angezeigt.
- Seite 22 ■ Schaltfläche [Preset Freeze] zu Zuweisungsfunktion Version 1.30 hinzugefügt [USER1,USER2] Im Folgenden finden Sie eine Aufstellung der neuen Funktionen sowie der geänderten technischen Daten. ■ Schaltfläche [Create Thumbnail] zu Zuweisungsfunktion ■ Neue Funktionen, die in [FUNC] eingestellt werden können hinzugefügt [USER1,USER2] [Save] ■...
