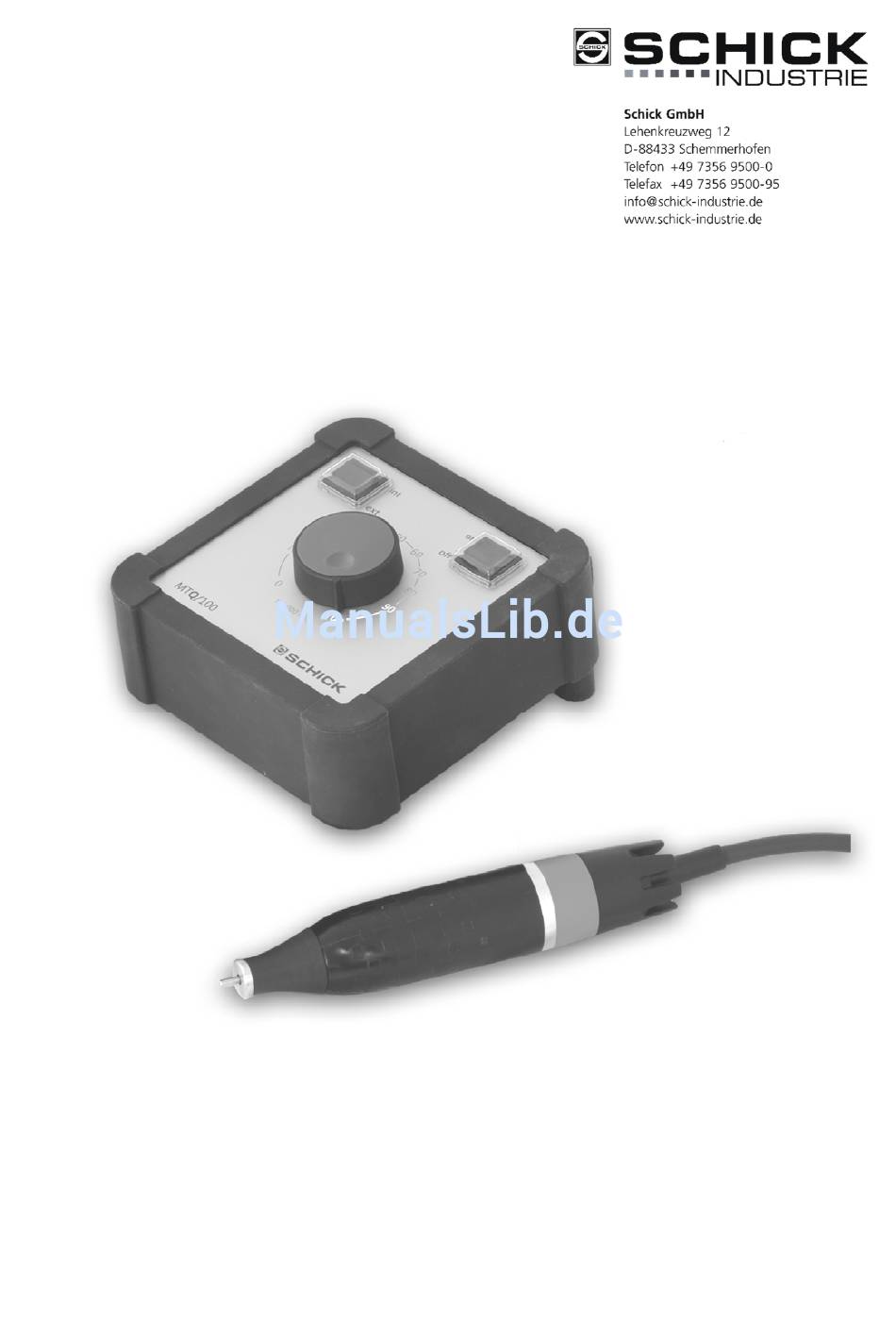

- Seite 1 Original Betriebsanleitung Schick MTQ/100 Art.Nr. 10250/10...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Wir freuen uns, dass Sie sich für ein technisch hochwertiges Gerät aus dem Hause SCHICK entschieden haben und wünschen Ihnen mit Ihrem neuen MTQ/100 viel Erfolg und Freude beim Arbeiten. Wir haben diese Betriebsanleitung zusammengestellt, um Sie mit Ihrem neuen Gerät vertraut zu machen und Ihnen die notwendigen Hinweise für Bedienung und Wartung... -
Seite 3: Lieferumfang Mtq/100
Lieferumfang Lieferumfang MTQ/100 Handstück MTQ/100 Steuergerät Netzteil Art.Nr. 9006 Art.Nr. 10230/10 Art.Nr. 9102 Netzleitung Klettband Fußtretschalter Art.Nr. 2160 Art.Nr. 9130 Art.Nr. 2560 Handstückablage Spannzangenschlüssel Gabelschlüssel Art.Nr.9127 Art.Nr. 4115 Art.Nr. 9188... -
Seite 4: Einsatz Und Gebrauch
Einsatz u. Gebrauch / Allg. Hinweise 2. Einsatz und Gebrauch Das MTQ/100 ist für den Einsatz im Industrie- oder Handwerksbetrieb als universelles Schleif,- und Poliersystem, z.B. zum Entgraten von Metallteilen bei Drehzahlen mit bis zu 100.000 U/min konzipiert. Höchste Qualität und Präzision sowie geringer Wartungsaufwand zeichnen das von unseren Spezialisten entwickelte MTQ/100 aus. - Seite 5 Reparaturen oder sonstige Eingriffe dürfen nur von SCHICK oder durch SCHICK autorisiertes Fachpersonal vorgenommen werden. - SCHICK übernimmt keine Gewährleistung, wenn das MTQ/100 nicht in Übereinstimmung mit der Betriebsanleitung gehandhabt wird. - Für Schäden, die sich aus anderweitiger Verwendung oder nicht sachgemäßer Handhabung ergeben, übernimmt der Hersteller keine Haftung.
-
Seite 6: Inbetriebnahme
Inbetriebnahme 4.1 Inbetriebnahme Befestigung des Netzteils mittels Klettband Das im Lieferumfang enthaltene selbstklebende Klett kann dazu genutzt werden, das Netzteil z.B. im Fußraum des Arbeitstisches zu befestigen. 1. Eine der zwei Schutzfolien vom Klett entfernen und Klett auf Netzteil kleben. 2. -
Seite 7: Bedienung
Bedienung 6.1. Bedienung Hauptschalter Auswahlschalter Bedienung über Fußtretschalter (ext) oder Drehzahlregler (int) Drehzahlregler 1. Bei angeschlossenem Fußtretschalter den Auswahlschalter auf (ext) stellen. Ist kein Fußtretschalter angeschlossen, den Auswahlschalter auf (int) stellen und ab 3b weiterlesen. 2. Hauptschalter auf Position „on“ stellen 3a. -
Seite 8: Wartung
Wartung 7.1. Wartung – Ausbau der Spannzange Das Motorhandstück ist auf maximale Haltbarkeit ausgelegt, dennoch sollte von Zeit zu Zeit die Spannzange ausgebaut und gereinigt werden, sowie der sich unter der Handstückspitze befindliche Schmutz entfernt werden. 9188 9142 (2,35mm) 9140 (3mm) 9134 (2,35mm) 9180 9143/1 (3mm) 4115... -
Seite 9: Wartung- Demontage / Wechsel Des Motorkabels
Drehzahlregler in die 0-Position bringen und wieder neu betätigen bzw. Fußtretschalter loslassen; das Gerät ist dann sofort wieder einsatzbereit. Lässt sich eine Störung nicht mittels obiger Beschreibung beheben, wenden Sie sich bitte an die Firma Schick direkt, oder einen autorisierten Servicepartner. -
Seite 10: Technische Daten
Technische Daten 9. Technische Daten: Nennspannung: 100 – 240 V Nennfrequenz: 50/60 Hz Leistung 160 W Drehmoment Motor: 4,0 Ncm Drehzahlbereich: 1.000 – 100.000 U/min Antriebssystem: Kollektorloser DC-Motor Aussetzbetrieb: 1.000 – 60.000 1/min: Dauerbetrieb, über 60.000 1/min: 2 Minuten ein – 8 Minuten Abkühlung Maße Handstück Durchmesser:... -
Seite 11: Konformitätserklärung
10. Konformitätserklärung Wir, SCHICK GmbH Lehenkreuzweg 12 D-88433 Schemmerhofen erklären hiermit, dass das Produkt Schleifsystem MTQ/100 Art.Nr. 10250/10 bestehend aus: Handstück Art.Nr. 9006, Steuergerät Art.Nr. 10230/10 und Netzteil Art.Nr. 9102 folgenden einschlägigen Bestimmungen entspricht: 2001/95/EG (allgemeine Produktsicherheit) 2006/42/EG (Maschinenrichtlinie) 2011/65/EU (RoHS) - Seite 12 03/17 gz D21501...
