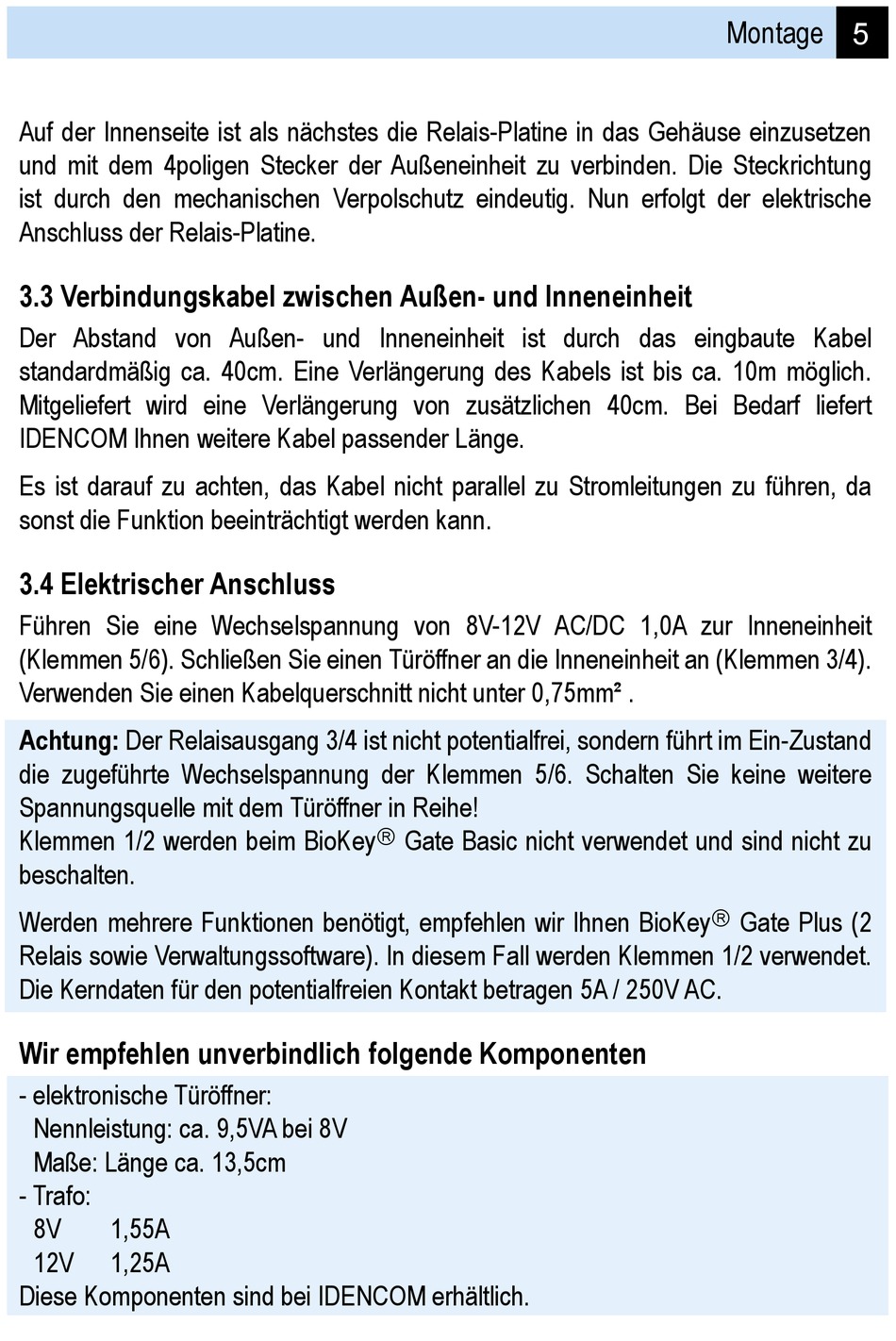

Auf der Innenseite ist als nächstes die Relais-Platine in das Gehäuse einzusetzen
und mit dem 4poligen Stecker der Außeneinheit zu verbinden. Die Steckrichtung
ist durch den mechanischen Verpolschutz eindeutig. Nun erfolgt der elektrische
Anschluss der Relais-Platine.
3.3 Verbindungskabel zwischen Außen- und Inneneinheit
Der Abstand von Außen- und Inneneinheit ist durch das eingbaute Kabel
standardmäßig ca. 40cm. Eine Verlängerung des Kabels ist bis ca. 10m möglich.
Mitgeliefert wird eine Verlängerung von zusätzlichen 40cm. Bei Bedarf liefert
IDENCOM Ihnen weitere Kabel passender Länge.
Es ist darauf zu achten, das Kabel nicht parallel zu Stromleitungen zu führen, da
sonst die Funktion beeinträchtigt werden kann.
3.4 Elektrischer Anschluss
Führen Sie eine Wechselspannung von 8V-12V AC/DC 1,0A zur Inneneinheit
(Klemmen 5/6). Schließen Sie einen Türöffner an die Inneneinheit an (Klemmen 3/4).
Verwenden Sie einen Kabelquerschnitt nicht unter 0,75mm² .
Achtung: Der Relaisausgang 3/4 ist nicht potentialfrei, sondern führt im Ein-Zustand
die zugeführte Wechselspannung der Klemmen 5/6. Schalten Sie keine weitere
Spannungsquelle mit dem Türöffner in Reihe!
Klemmen 1/2 werden beim BioKey
beschalten.
Werden mehrere Funktionen benötigt, empfehlen wir Ihnen BioKey
Relais sowie Verwaltungssoftware). In diesem Fall werden Klemmen 1/2 verwendet.
Die Kerndaten für den potentialfreien Kontakt betragen 5A / 250V AC.
Wir empfehlen unverbindlich folgende Komponenten
- elektronische Türöffner:
Nennleistung: ca. 9,5VA bei 8V
Maße: Länge ca. 13,5cm
- Trafo:
8V
1,55A
12V
1,25A
Diese Komponenten sind bei IDENCOM erhältlich.
Gate Basic nicht verwendet und sind nicht zu
Montage
5
Gate Plus (2
