3 Montage
3.1 Kurzanleitung
- montieren Sie die Außeneinheit in einer Höhe von 125cm an die Außenwand
- montieren Sie die Inneneinheit an gleicher Stelle an die Innenseite der Wand

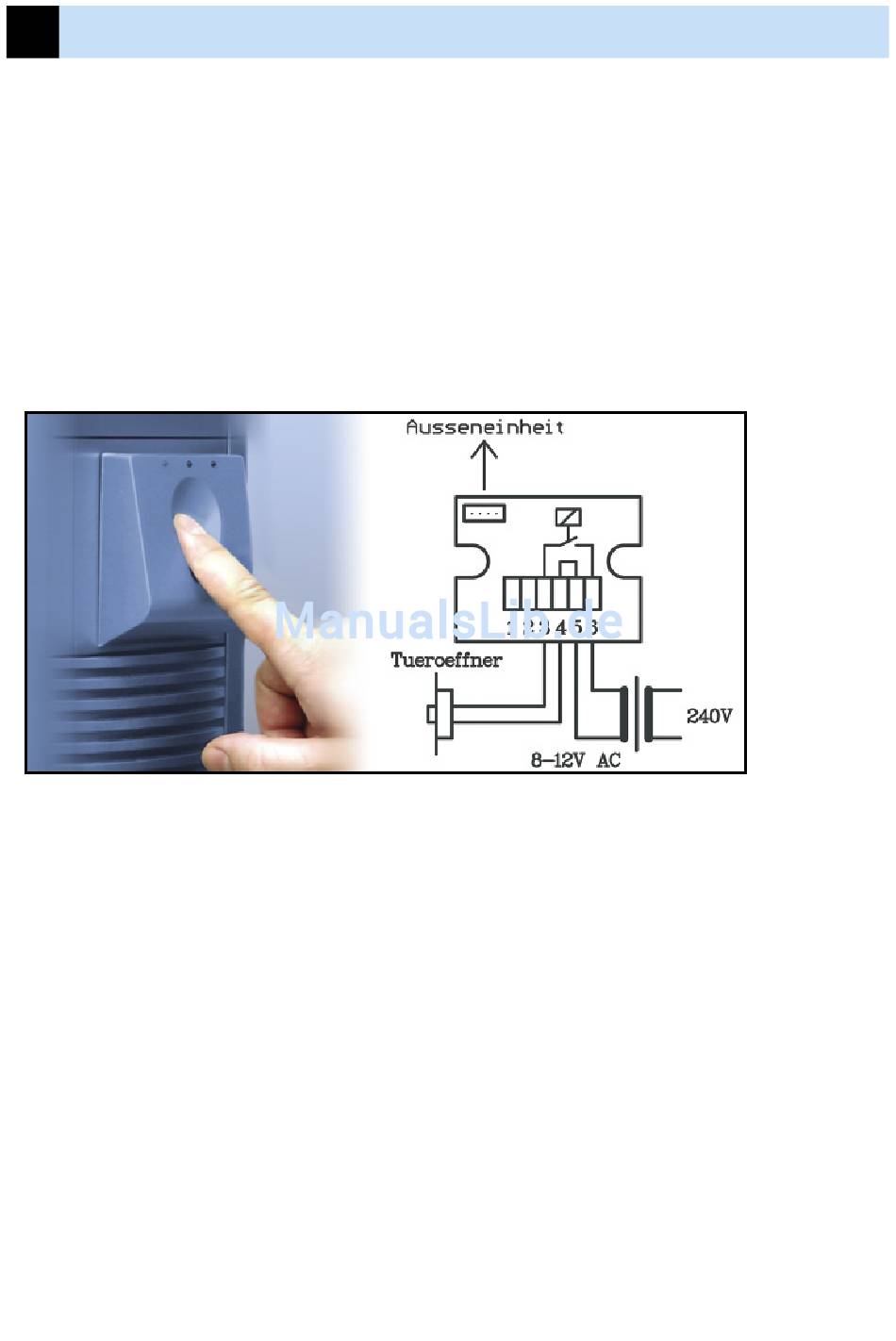

- verbinden Sie die Außen- und Inneneinheit mit dem 4poligen Kabel
- schließen Sie eine Spannung von 8-12V AC/DC an die Klemmen 5 und 6 an
- schließen Sie den Türöffner an die Klemmen 3 und 4 an
3.2 Montage der Außen- und Inneneinheit
Die Außeneinheit besteht aus der Grundplatte sowie dem Gehäuseoberteil mit
Finger-Print-Sensor und vergossener Auswerte-Elektronik. Montieren Sie zuerst die
Grundplatte in einer Höhe von 125cm an eine geeignete Stelle an der Außenwand.
Benutzen Sie dazu zwei der mitgelieferten Schrauben/Dübel. Nachdem die
Grundplatte befestigt ist, bohren Sie ein Loch durch die Wand, um das Kabel zur
Relaisplatine führen zu können.
Nun befestigen Sie das Unterteil des Gehäuses der Relais-Platine mit zwei
mitgelieferten Schrauben/Dübeln. Sie können die Kabel seitlich einführen, indem
Sie die vorgeritzten Nasen abbrechen. Ebenso können Sie die Rückwand selbst
durchbohren. Jetzt stecken Sie das Verbindungskabel von außen nach innen
durch die Wand. Sollte dies Probleme bereiten, verwenden Sie einen Zugdraht.
Bitte vorsichtig vorgehen und dabei den kleinen Stecker nicht beschädigen. Die
Außeneinheit kann nun auf der Grundplatte eingerastet werden.
