GroJa GroJaPremo Montage- Und Pflegeanleitung

Die vorliegende Montageanleitung dient zur Un-
terstützung bei der Errichtung von GroJaPremo
HPL-Sichtschutzelemente mit Klemmbackenbefe-
stigung!
Wichtig: Bevor Sie mit der Montage beginnen, lesen
Sie sich diese Montageanleitung sorgfältig durch und
kontrollieren Sie, ob alle Werkzeuge und Arbeitsma-
terialien bereit liegen.
Diese Anleitung wurde nach besten Wissen erstellt.
Die Firma GROEN & JANSSEN übernimmt keine Ver-
antwortung/Gewährleistung für Schäden, die durch
Nichtbeachtung dieser Anleitung oder fehlerhafte
Montage entstehen.
Nützliche Werkzeuge & Arbeitsmaterialien:
• Spaten zum o.ä. Ausheben der Pfostenlöcher
• Schnur und Holzpfosten um den Zaunverlauf
festzulegen
• Holzleisten und Schraubzwingen zur Abstüt-
zung
• Hölzer zum Unterlegen
• Akkubohrer oder Bohrmaschine
• Metallbohrer 5,5 mm
• Kreuzschlitz-Schraubendreher
• Innensechskantschlüssel SW4
• Wasserwaage
• Maßband oder Zollstock
• Stift zum Anzeichnen
1
1 | Nach der Planung des Zaunverlaufs diesen mittels
einer Richtschnur und Holzpfosten festlegen. Hierbei
unbedingt den Höhenverlauf des Geländes berück-
sichtigen! Das Ausheben der Löcher für die Zaunpfo-
sten erfolgt mit einem Spaten oder Ähnlichem. Die
Löcher ca. 30 x 30 cm groß und je nach Bodenbe-
schaffenheit mindestens 60 cm tief anlegen!
GROEN & JANSSEN GmbH | Kunststoffvertrieb | Gewerbestraße 16 | 26624 Georgsheil | Tel. 0 49 42 / 99 25 - 0 | www.groja.de | info@groja.de
GroJaPremo | HPL-Sichtschutzelemente
Die Montage von GroJaPremo HPL-Sichtschutzele-
menten sollte mit einem Helfer durchgeführt werden.
Die Montageanleitung bezieht sich auf die Errichtung
von GroJaPremo HPL-Sichtschutzelementen mit Stan-
dardabmessungen! Sie ist nur als Unterstützung zu den
einzelnen Arbeitsabläufen zu verstehen und kann nicht
im Detail auf örtliche und bautechnische Besonderhei-
ten Rücksicht nehmen.
Um Schäden an den HPL-Sichtschutzelementen zu ver-
meiden, sind diese beim Auspacken auf eine Unterlage
zu stellen (Holz / Pappe) und während der Montage
mit Pappe zu schützen. Zudem sollte darauf geachtet
werden, die Ecken der Elemente nicht anzustoßen.
Aus statischen und sicherheitstechnischen Gründen
erfolgt die Befestigung der Typen „Senkrecht" und
„Schräg" an den langen Seiten mit je drei Klemmba-
ckenbefestigungen!
2
2 | Die Pfosten in die Fundamentlöcher setzen und
mit einer Wasserwaage ausrichten (von zwei Seiten,
90° versetzt). Die Pfosten so einrichten, dass bei dem
„Typ Senkrecht" und dem „Typ Schräg" ein Abstand
von 936 mm zwischen den beiden Innenseiten der
Pfosten eingehalten wird. Der Abstand für den „Typ
Waagerecht" beträgt 1836 mm zwischen den Pfo-
sten. Die Oberkanten der Pfosten mit der Wasser-
waage auf die gleiche Höhe ausrichten.
Montage- und Pflegeanleitung
Ick wies
di , wo dat
geiht!

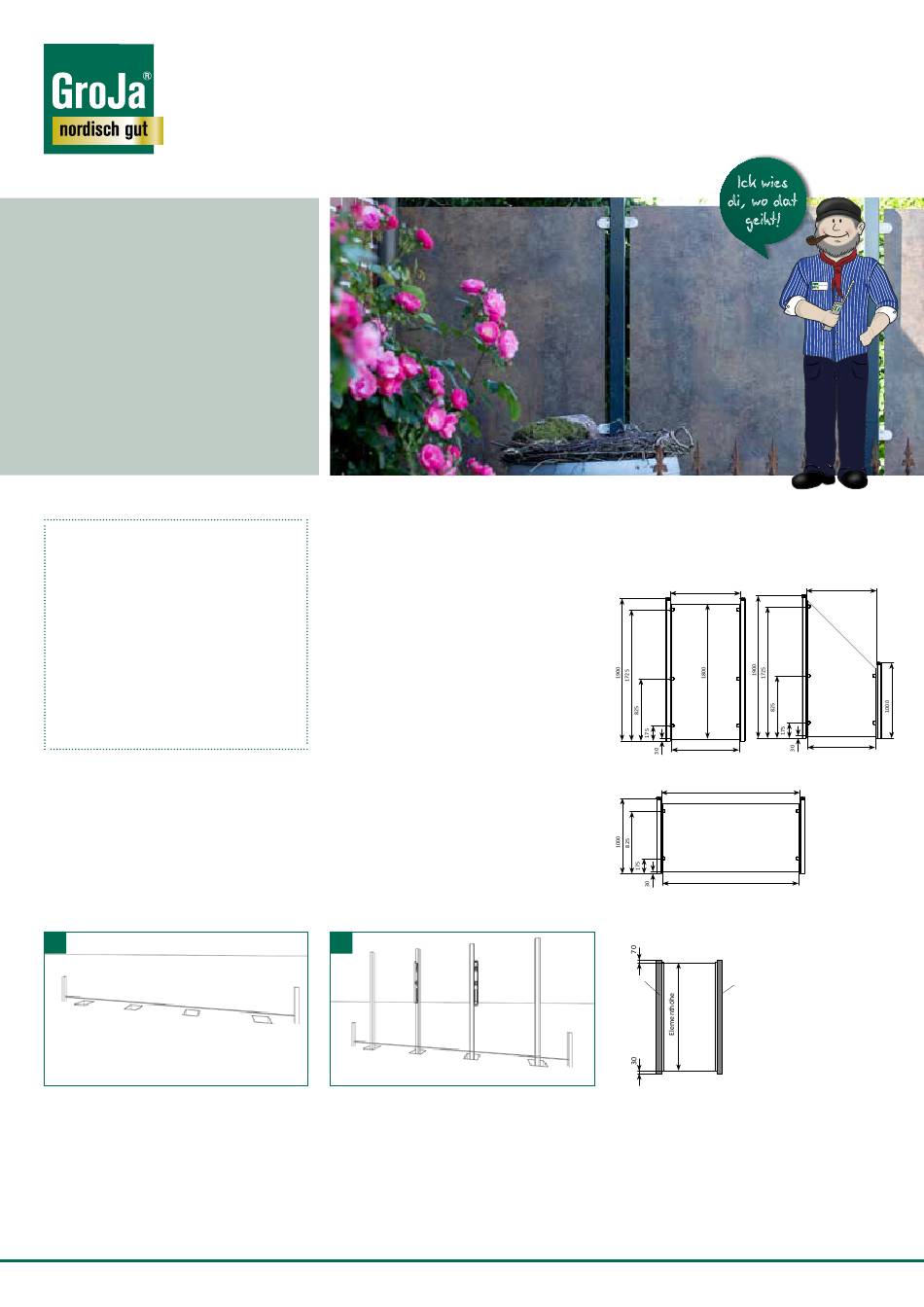

Elementübersicht
Ansicht Vorderseite
Typ Senkrecht Typ Schräg
936
900
Typ Waagerecht
1836
1800
Pfosten Pfosten
Element
Die Pfostenhöhe ergibt sich wie folgt: 30 mm Boden-
abstand zum Element + Elementhöhe + 70 mm Pfo-
stenüberstand (oberhalb des Sichtschutzelements;
siehe Zeichnung) Die Stahlverstärkung der Pfosten
zum Einbetonieren sind ca. 500 mm länger, um diese
im Erdreich festzusetzen.
936
900
