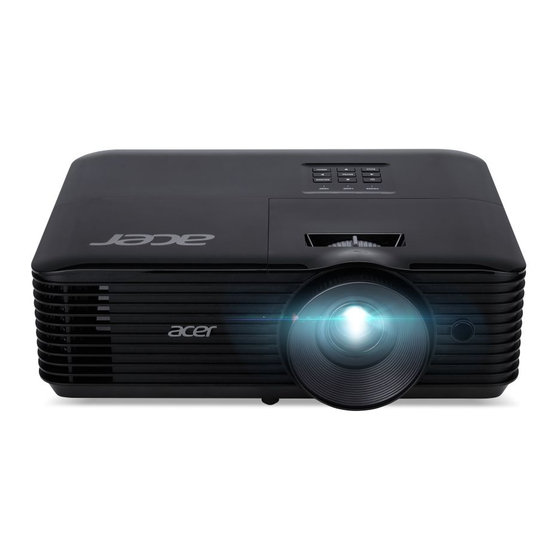

Acer Projektor
X118/X118AH/X118H/X1623H/H6540BD/
D606/D606B/D606D/D860D/E156D/
EV-S65/EV-S65A/EV-S65H/EV-WU80H/HE-806J/
V36SC/V36SB/V36S/V50U/GM532/
AS319D/AS319E/AS319/AU540/VH-432/
DX112G/DX112C/DX112/DX620/
BS-012E/BS-012K/BS-012/BS-520/
KS316B/KS316A/KS316/KU330/X1186G/
DSV1727/DSV1726/DSV1725/DWU1729/D1P1719
Benutzerhandbuch
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Acer X118
Inhaltszusammenfassung für Acer X118
- Seite 1 Acer Projektor X118/X118AH/X118H/X1623H/H6540BD/ D606/D606B/D606D/D860D/E156D/ EV-S65/EV-S65A/EV-S65H/EV-WU80H/HE-806J/ V36SC/V36SB/V36S/V50U/GM532/ AS319D/AS319E/AS319/AU540/VH-432/ DX112G/DX112C/DX112/DX620/ BS-012E/BS-012K/BS-012/BS-520/ KS316B/KS316A/KS316/KU330/X1186G/ DSV1727/DSV1726/DSV1725/DWU1729/D1P1719 Benutzerhandbuch...
- Seite 2 Notieren Sie nachfolgend die Modellnummer, Seriennummer sowie Kaufdatum und -ort. Die Serien- und Modellnummer befinden sich auf dem Etikett an Ihrem Computer. Wenn Sie sich bezüglich Ihres Geräts an Acer Incorporated wenden, müssen Sie die Seriennummer, die Modellnummer und die Kaufdaten immer mit angeben.
-
Seite 3: Informationen Für Ihre Sicherheit Und Ihren Komfort
Informationen für Ihre Sicherheit und Ihren Komfort Lesen Sie sorgfältig diese Anweisungen. Heben Sie das Dokument für einen späteren Gebrauch auf. Befolgen Sie alle auf dem Produkt befindlichen Warnungen und Anweisungen. Vor dem Reinigen das Gerät ausschalten Trennen Sie vor dem Reinigen das Gerät vom Netz. Verwenden Sie keine flüssigen Reinigungsmittel oder Spritzreinigungsmittel. -
Seite 4: Auf Die Stromversorgung Achten
• Lassen Sie keine Gegenstände durch die Schlitze am Gehäuse in das Geräteinnere eindringen. Sie können dadurch mit gefährlicher Hochspannung in Berührung kommen oder einen Kurzschluss zwischen den Teilen verursachen. Ein Brand oder Stromschlag kann die Folge sein. Schütten Sie keine Flüssigkeiten auf das Gerät. •... -
Seite 5: Instandsetzen Des Produkts
• Verwenden Sie das Gerät nur mit dem mitgelieferten Stromleitungsset. Falls Sie das Set auswechseln müssen, stellen Sie bitte sicher, dass das neue Stromleitungsset die folgenden Anforderungen erfüllt: trennbarer Typ, UL- gelistet / CSA-zertifiziert, VDE-genehmigt oder äquivalent, maximal 4,5 Meter (15 Fuß) lang. Instandsetzen des Produkts Versuchen Sie niemals das Produkt in eigener Regie zu reparieren. - Seite 6 Fahrzeugs, dessen Fenster geschlossen sind. • Eine Stelle, wo es eine hohe Feuchtigkeit, übermäßig Staub oder Zigarettenrauch gibt. Dies kann die optischen Komponenten verschmutzen, die Standzeit des Gerätes verkürzen und das Bild verdunkeln. • Eine Stelle in der Nähe von Feueralarmen. •...
-
Seite 7: Vorsicht Mit Dem Gehör
Verletzungen oder Schäden verursachen. • Dieser Projektor kann umgedrehte Bilder für eine Deckenmontageinstallation anzeigen. Verwenden Sie nur das Deckenmontageset von Acer, um den Projektor zu installieren. Vorsicht mit dem Gehör Folgen Sie bitte den nachstehenden Anweisungen, um Ihr Gehör zu schützen. •... -
Seite 8: Nicht In Den Strahl Blicken, Rg2
viii Die Lampen in diesem Produkt enthalten Quecksilber und müssen gemäß den örtlichen Bestimmungen sowie der Gesetzgebung des Bundes entsorgt werden. Weitere Informationen erhalten Sie von der Electronic Industries Alliance unter www.eia.org. Spezifische Informationen zur Entsorgung der Lampe erhalten Sie unter www.lamprecycle.org Nicht in den Strahl blicken, RG2 „Wie bei jeder hellen Lichtquellen sollten Sie auch bei diesem Produkt nicht... -
Seite 9: Das Allererste
Das allererste Benutzungshinweise Was Sie tun sollten: • Schalten Sie vor dem Reinigen das Gerät aus. • Verwenden Sie zur Reinigung des Gehäuses ein weiches, mit mildem Reinigungsmittel angefeuchtetes Tuch. • Trennen Sie das Gerät vom Stromnetz, wenn es über einen längeren Zeitraum nicht benutzt wird. - Seite 10 • Wenn das Ende der Lampenlebensdauer erreicht ist, erlischt die Lampe mit einem lauten Knallgeräusch. In diesem Fall lässt sich das Gerät nicht mehr einschalten, bis das Lampenmodul ausgewechselt ist. Folgen Sie den Anweisungen im Abschnitt „Auswechseln der Lampe“, um die Lampe auszuwechseln.
-
Seite 11: Inhaltsverzeichnis
Informationen für Ihre Sicherheit und Ihren Komfort Das allererste viii Benutzungshinweise viii Vorsichtsmaßnahmen viii Einführung Produktmerkmale Lieferumfang Projektor - Übersicht Aussehen des Projektors Bedienfeld Fernbedienungslayout MHL- (Mobile High-Definition Link) Steuerung Inbetriebnahme Anschließen des Projektors Ein-/Ausschalten des Projektors Einschalten des Projektors Ausschalten des Projektors Einstellen des Projektionsbildes Einstellen der Höhe des Projektionsbildes... - Seite 12 Anhang Fehlerbehebung Liste mit LED- und Alarm-Definitionen Auswechseln der Lampe Deckenmontage Technische Daten Kompatible Modi Bestimmungen und Sicherheitshinweise...
-
Seite 13: Einführung
WUXGA-Auflösung 4:3 / 16:9 / L.Box-Seitenverhältnis unterstützt • Ermöglicht die Projektion von 3D-Inhalten via DLP-Link-Technologie: Unterstützt Blu-ray 3D • Acer ColorBoost-Technologie zeigt naturgetreue Farben in lebhaften, lebensechten Bildern • Hohe Helligkeit und hohes Kontrastverhältnis • Acers intelligente LumiSense-Technologie kann Projektionsbilder automatisch basierend auf dem Anzeigeinhalt auf den angenehmsten visuellen Lichtstrom anpassen. -
Seite 14: Lieferumfang
• Ein integrierter 3-Watt-/10-Watt-Lautsprecher Hinweis: Funktionen variieren je nach Modelldefinition. Lieferumfang Der Projektor wird mit sämtlichen nachstehend gezeigten Komponenten geliefert. Überprüfen Sie den Lieferumfang auf Vollständigkeit. Wenden Sie sich bitte sofort an Ihren Händler, falls etwas fehlen sollte. Projektor Netzkabel HDMI-Kabel (optional) VGA-Kabel (optional) Sicherheitskarte... -
Seite 15: Projektor - Übersicht
Projektor - Übersicht Aussehen des Projektors Frontseite / Oberseite Beschreibung Beschreibung Lampenabdeckung Fokusring Luftauslass Fernbedienungsempfänger Bedienfeld Projektionsobjektiv Ein-/Aus-Taste 10 Objektivabdeckung Zoomring 11 Winkelverstellfüße Lufteinlass... -
Seite 16: Rückseite
Rückseite Beschreibung Beschreibung Netzanschluss RS232-Anschluss HDMI 1/MHL-Stecker Anschluss für Kensington™-Schloss HDMI 2-Anschluss Composite-Videoeingang 5-V-Gleichspannungsausgang Audioeingang (Geräteaufladung und Unterstützung der Seite-nach-oben/unten-Funktion per Maus) Analoger PC-Signal-/HDTV-/ Audioausgangsanschluss Component-Videoeingangsanschlus Hinweis: Funktionen variieren je nach Modelldefinition. -
Seite 17: Bedienfeld
Bedienfeld Symbol Funktion Beschreibung POWER Ein-/Aus Betriebs-LED LAMP LAMPE Lampen-LED TEMP TEMP Temperatur-LED Siehe Beschreibung im Abschnitt „Ein-/ Ein-/Aus Ausschalten des Projektors“. Verwenden Sie die Tasten , um Richtungstasten Elemente auszuwählen oder Ihre Auswahl zu ändern. BACK BACK Rückkehr zur vorherigen Aktion. Hiermit wird eine andere Eingabequelle SOURCE SOURCE aktiviert. -
Seite 18: Fernbedienungslayout
Fernbedienungslayout Model No:T-2501 MC.JPQ11.003 Model No:J-25091 Model No:T-2502 MC.JQ011.004 MC.JPQ11.004 Symbol Funktion Beschreibung Infrarotsender Sendet Signale an den Projektor. Lesen Sie hierzu den Abschnitt „Ein-/Ausschalten des Ein-/Aus Projektors“. MUTE Mit dieser Taste schalten Sie den Ton ein und aus. Mit dieser Taste wählen Sie das gewünschte RATIO Seitenverhältnis. - Seite 19 Symbol Funktion Beschreibung Drücken Sie auf „VGA“, um den VGA-Anschluss als Quelle auszuwählen. Dieser Anschluss unterstützt analoge RGB, YPbPr (480p/576p/720p/1080i), YCbCr (480i/576i) und RGBsync. FREEZE Mit dieser Taste frieren Sie das Bild ein (Standbild). Nur im Computermodus. Mit diesen Tasten wählen Sie die vorherige Seite.
-
Seite 20: Mhl- (Mobile High-Definition Link) Steuerung
MHL- (Mobile High-Definition Link) Steuerung MHL-Kontrollmodus Navigation MHL-Strg. verl. Nächster Modus MHL-Kontrollmodus Numerisch MHL-Strg. verl. Nächster Modus MHL-Kontrollmodus Multimedia MHL-Strg. verl. Nächster Modus Symbol Funktion Beschreibung Drücken Sie zum Umschalten zwischen den Modi SOURCE Navigation, Numerisch und Multimedia die „SOURCE“- Taste. - Seite 21 Symbol Funktion Beschreibung Mit diesen Tasten wählen Sie die nächste oder vorherige PgUp/PgDn Seite. (nur beim Navigation-Modus) Zifferntasten 0 Zifferntasten. (nur beim Numerisch-Modus) bis 9 Hinweis: Funktionen variieren je nach Modelldefinition.
-
Seite 22: Inbetriebnahme
Inbetriebnahme Anschließen des Projektors DVD-Player DVD-Player, Digitalempfänger, R B G HDMI D-Sub HDTV-Empfänger Audioausgang R B G HDMI HDMI HDTV adapter D-Sub HDMI RS232 Videoausgang Smartphone RS232 Powerbank Beschreibung Beschreibung Netzkabel Audiokabelanschluss/RCA HDMI-Kabel Audiokabelanschluss/Anschluss MHL-Kabel (Micro-USB-zu-HDMI) USB-Kabel zur Geräteaufladung VGA-Kabel RS232-Kabel VGA-auf-Component/HDTV-Adapter USB-Kabel zur Geräteaufladung... -
Seite 23: Ein-/Ausschalten Des Projektors
Ein-/Ausschalten des Projektors Einschalten des Projektors Stellen Sie sicher, dass das Netzkabel und das Signalkabel richtig verbunden sind. Die Betriebs-LED blinkt daraufhin rot. Schalten Sie den Projektor durch Drücken der „Power“-Taste am Bedienfeld oder der Fernbedienung ein. Die Betriebs-LED leuchtet daraufhin blau. -
Seite 24: Ausschalten Des Projektors
Ausschalten des Projektors Hallten Sie die Ein-/Austaste zum Abschalten des Projektors gedrückt. Die folgende Meldung erscheint: „Bitte erneut den Stromschalter drücken, um den Abschaltvorgang abzuschließen“ Drücken Sie noch einmal den Stromschalter. Die Betriebs-LED leuchtet ROT und blinkt schnell, nachdem der Projektor ausgeschaltet wurde. -
Seite 25: Einstellen Des Projektionsbildes
Einstellen des Projektionsbildes Einstellen der Höhe des Projektionsbildes Der Projektor hat höhenverstellbare Füße, mit denen die Höhe des Projektionsbildes eingestellt werden kann. So heben Sie das Projektionsbild an bzw. senken es: Mit Hilfe der Winkelverstellfüße können Sie die Feineinstellung vornehmen. Winkelverstellfüße... -
Seite 26: So Optimieren Sie Die Bildgröße Und Entfernung
So optimieren Sie die Bildgröße und Entfernung Sehen Sie in der nachstehenden Tabelle nach, um die möglichen optimalen Bildgrößen in Abhängigkeit der Entfernung des Projektors von der Leinwand zu finden. • SVGA-Serie auf Wenn der Projektor z.B. 2,0 m von der Leinwand entfernt ist, dann ist eine gute Bildqualität mit den Bildgrößen von 46 bis zu 51 Zoll möglich. - Seite 27 • WUXGA-Serie auf Wenn der Projektor z.B. 2 m von der Leinwand entfernt ist, dann ist eine gute Bildqualität mit den Bildgrößen von 45 bis zu 59 Zoll möglich. Hinweis: Wie in der folgenden Abbildung angezeigt ist ein Raum mit der Höhe von mindestens 87 cm erforderlich, wenn der Projektor 2 m von der Leinwand entfernt steht.
-
Seite 28: So Erhalten Sie Eine Bevorzugte Bildgröße Durch Justieren Der Entfernung Und Des Zoomfaktors
So erhalten Sie eine bevorzugte Bildgröße durch Justieren der Entfernung und des Zoomfaktors Die folgende Tabelle zeigt an, wie Sie eine gewünschte Bildgröße durch Justieren der Projektorposition oder durch Verwenden des Zoomrings erreichen. • SVGA-Serie Um eine Bildgröße von 60 Zoll zu erhalten, stellen Sie den Projektor in einer Entfernung von 2,4 m bis 2,6 m von der Leinwand auf. - Seite 29 • WUXGA-Serie Um eine Bildgröße von 60 Zoll zu erhalten, stellen Sie den Projektor in einer Entfernung von 2,0 bis 2,7 m von der Leinwand auf. 60" Gewünschte Bildgröße Höhe: 89 cm Von der Grundlinie bis zur Oberkante des Bildes 2,0 m 2,7 m Gewünschte Entfernung...
-
Seite 30: Bedienelemente
Funktion. Mit der „ENTER“-Taste rufen Sie das Untermenü einer Funktionseinstellung auf. Ihre Einstellungsänderung wird automatisch gespeichert, wenn das Menü beendet wird. Mit den Tasten „MENU“ / „BACK“ können Sie das Menü jederzeit schließen und zur Acer-Willkommensseite zurückkehren. Hinweis: Funktionen variieren je nach Modelldefinition. -
Seite 31: Bildschirmmenüs (Osd-Menüs)
Bildschirmmenüs (OSD-Menüs) Der Projektor hat mehrsprachige OSD-Menüs, mit denen Sie Bildeinstellungen vornehmen und Parameter verändern können. Verwenden der OSD-Menüs • Drücken Sie auf „MENU“ auf der Fernbedienung oder am Bedienfeld, um das OSD-Menü zu öffnen. • Im OSD-Hauptmenü können Sie mit Hilfe der Tasten ein Element auswählen. -
Seite 32: Farbe
Farbe LumiSense Acers intelligente LumiSense-Technologie kann Projektionsbilder automatisch basierend auf dem Anzeigeinhalt auf den angenehmsten visuellen Lichtstrom anpassen. Die Funktion verbessert deutlich die Sichtbarkeit dunkler Details sowie die Farbsättigung. • Aus: Standardeinstellung. • Normal: Wählen Sie zur Erfüllung des visuellen Effekts der Hervorhebung dunkler Details „Normal“. - Seite 33 Helligkeit Hier stellen Sie die Bildhelligkeit ein. • Drücken Sie auf , um das Bild dunkler zu machen. • Drücken Sie auf , um das Bild heller zu machen. Kontrast Verwenden Sie die Option „Kontrast“, um den Unterschied zwischen hellsten und dunkelsten Teilen des Bildes einzustellen. Die Einstellung des Kontrast verändert die Schwarz- und Weißanteile im Bild.
- Seite 34 Filmmodus Stellt das Bild optimal auf den True Film-Modus ein (24 Einzelbilder). Rauschreduzierung Zum Anpassen der Signalrauschreduzierung. „0“ bedeutet, dass die Rauschreduzierung ausgeschaltet ist; „>0“ dient dem Erhöhen der Rauschreduzierung. Schwarzpegel Dies gewährleistet einen optimalen Schwarzpegel für jede analoge Quelle. Wandfarbe Mit dieser Funktion können Sie die Farbdarstellung an die Wandfarbe angleichen.
-
Seite 35: Bild
Bild Projektion • Vorderseite: Dies ist die werkseitige Standardeinstellung. • Rückseite: Kehrt das Bild um, so dass Sie es von einer Position hinter einem durchscheinenden Bildschirm projizieren können. • Decke hinten: Bei dieser Funktion wird das Bild gespiegelt und „auf den Kopf gestellt“. So kann das Projektionsbild eines an der Decke befestigten Projektors auf eine durchscheinende Leinwand geworfen werden. - Seite 36 Schärfe Hier können Sie die Schärfe des Bildes einstellen. • Drücken Sie auf , um die Schärfe zu verringern. • Drücken Sie auf , um die Schärfe zu erhöhen. Hor. Position • Drücken Sie auf , um das Bild nach links zu verschieben. •...
-
Seite 37: Einstellung
Hier wählen Sie ein bevorzugtes Startbild aus. Wenn Sie die Einstellung ändern, wird die neue Einstellung erst nach dem Schließen des OSD-Menüs wirksam. • Acer: Das Standard-Startbild des Acer-Projektors. • Benutzer: Das Bild, das durch die Funktion „Bildschirmaufnahme“ aufgenommen wurde, wird verwendet. - Seite 38 Sicherheit Sicherheit Dieser Projektor bietet dem Verwalter eine nützliche Sicherheitsfunktion, um die Benutzung des Projektors zu verwalten. Drücken Sie zur Änderung der „Sicherheit“-Einstellung „ENTER“. Wenn die Sicherheitsfunktion aktiviert ist, müssen Sie zuerst das „Administratorkennwort“ eingeben, bevor Sie die Sicherheitseinstellung vornehmen können. •...
- Seite 39 Sicherheitskarte (siehe Zubehör im Karton) gedrukt. Der Projektor nimmt das einmalige Kennwort immer an, egal wie das Administratorkennwort lautet. • Wenden Sie sich bitte an ein Acer-Kundendienstzentrum, falls diese Sicherheitskarte und die Nummer verloren gegangen ist. Benutzerstartbild verrgl Standardmäßig ist die Funktion „Benutzerstartbild verrgl“ auf „Aus“...
-
Seite 40: Verwaltung
Verwaltung ECO-Modus Wählen Sie „Ein“, um die Projektorlampe zu dämpfen und damit den Stromverbrauch zu reduzieren, die Lampenlebensdauer zu verlängern und Rauschen zu reduzieren. Wählen Sie „Aus“, um in den Normalmodus zu wechseln. <Hinweis> Wenn LumiSense oder BluelightShield auf „Ein“ gesetzt ist, ist das Element ECO-Modus ausgegraut. - Seite 41 Zeigt Projektorinformationen wie Modellnamen, Eingangsquelle, Signaltyp, Anzeigemodus, Seriennummer, Softwareversion und QR-Code an. Scannen Sie den QR-Code, wenn Sie per Mobilgerät eine Verbindung mit dem Acer-Projektor-Portal herstellen möchten. Lampeninformationen Lampenstd. Hier wird die gesamte Betriebszeit der Lampe angezeigt (in Stunden). Lampenwechsel Erinnerung...
-
Seite 42: Audio
Audio Lautstärke • Drücken Sie auf , um die Lautstärke zu verringern. • Drücken Sie auf , um die Lautstärke zu erhöhen. • Stumm Wählen Sie „Ein“, um die Tonausgabe verstummen zu lassen. • Wählen Sie „Aus“, um die Lautstärke wiederherzustellen. Hinweis: Funktionen variieren je nach Modelldefinition. -
Seite 43: Sprache
Hinweis 3: „3D-L/R-Umkehrung“ ist nur bei aktiviertem 3D verfügbar. Hinweis 4: Wenn der Projektor eingeschaltet wird und 3D noch aktiviert ist, erscheint eine entsprechende Erinnerungsmeldung. Bitte ändern Sie die Einstellung je nach der geplanten Wiedergabe. Hinweis 5: Das WUXGA-Modell kann 24P 3D aufgrund der TI-ASIC- Pufferspeicherbeschränkung nicht skalieren;... -
Seite 44: Anhang
Anhang Fehlerbehebung Falls Probleme mit dem Acer Projektor auftreten, sehen Sie bitte in der folgenden Fehlerbehebungsanleitung nach. Wenden Sie sich bitte an Ihren Händler oder das nächstgelegene Kundendienstzentrum, wenn Ihr Problem sich nicht beseitigen lässt. Bildprobleme und Lösungen Problem Lösung Es wird kein Bild •... - Seite 45 Bild nur teilweise, • Im Fall eines falsch angezeigten Bildes: rollend oder • Führen Sie zuerst die oben beschriebenen falsch angezeigt Schritte für Punkt 2 zur Einstellung der (Bei Notebooks) Auflösung des Computers aus. • Schalten Sie die Ausgabeeinstellungen um, indem Sie z.B.
- Seite 46 Das Bild ist bei Wenn Sie eine DVD wiedergeben, die im anamorphen einer DVD oder 16:9-Seitenverhältnis kodiert ist, müssen Sie Wiedergabe im gegebenenfalls die folgenden Einstellungen vornehmen: „Breitbild“- • Wenn Sie einen DVD-Titel im 4:3-Format Format wiedergeben, ändern Sie bitte über das OSD-Menü langgestreckt des Projektors das Format in 4:3.
-
Seite 47: Osd-Meldungen
OSD-Meldungen Zustand Erläuterung Meldung • Gebläse versagt - Das Systemgebläse funktioniert nicht. Gebläse versagt. Die Lampe wird demnächst autom. Ausgeschaltet. • Projektor überhitzt - Die empfohlene Betriebstemperatur des Projektors wurde überschritten. Der Projektor muss abgekühlt werden, bevor er weiter verwendet werden darf. Bitte prüfen Sie die folgende Mitteilung. -
Seite 48: Liste Mit Led- Und Alarm-Definitionen
Liste mit LED- und Alarm-Definitionen LED-Meldungen Lampen_LED Temperatur_ Betriebs-LED Meldung Blau Netzsteckereingang Blinkt ein zu Blinkt ein zu Blinkt ein zu aus, 100 ms aus, 100 ms aus, 100 ms Standby Ein-/Austaste EIN Lampen-Neuversuch Schnell blinkend Ausschalten Schnell (Abkühlung im Gang) blinkend Ein-/Austaste aus (Kühlvorgang... -
Seite 49: Auswechseln Der Lampe
Auswechseln der Lampe Entfernen Sie mit Hilfe eines Schraubenziehers die Schrauben am Deckel. Ziehen Sie anschließend die Lampe heraus. Der Projektor erkennt automatisch die Betriebszeit der Lampe. Die Warnmeldung „Die Lampe kommt an ihr Ende für eine Nutzung mit voller Leistung. -
Seite 50: Deckenmontage
Warnung: Achten Sie darauf, dass Sie weder das Lampenmodul fallen lassen noch die Birne anfassen, um Verletzungen zu vermeiden. Die Birne kann zerbrechen und Verletzungen verursachen, wenn das Lampenmodul herunterfällt. Deckenmontage Möchten Sie den Projektor mit einer Deckenmontagevorrichtung installieren, dann folgen Sie bitte den nachstehenden Schritten: Bohren Sie vier Löcher in einen soliden Bestandteil der Deckenkonstruktion, und befestigen Sie die Deckenmontagebasis an der Decke. - Seite 51 Typ 1: Verwenden Sie für die Standardgröße drei Halterungsschrauben zur Befestigung des Projektors an der Deckenmontagehalterung. Typ 2 und Typ 3: Alternativ nutzen Sie für die größere Größe die ausziehbaren Erweiterungen für besseren Halt. Typ 1: Typ 2: Typ 3: Hinweis: Es ist ratsam einen angemessenen Abstand zwischen dem Halteblech und dem Projektor zu halten, um eine ausreichende Wärmezerstreuung zu gewährleisten.
- Seite 52 Versstellen Sie gegebenenfalls den Winkel und die Position. 360° Schraubentyp B Unterlegscheibentyp Durchmesser (mm) Länge (mm) Groß Klein Schrauben M4 x 25 mm 55,00mm 55,00mm 8,00mm 313,50mm 107,00mm...
-
Seite 53: Technische Daten
Technische Daten Die nachstehenden technischen Daten können ohne Ankündigung geändert werden. Die endgültigen technischen Daten entnehmen Sie bitte den von Acer für den Vertrieb veröffentlichen Angaben. Projektionssystem ® Auflösung • X118/X118AH/X118H/X1186G/D606/D606B/D606D/ EV-S65/EV-S65A/EV-S65H/V36S/V36SB/V36SC/AS319/ AS319D/AS319E/DX112/DX112C/DX112G/BS-012/ BS-012E/BS-012K/KS316/KS316AK/S316B/DSV1725/ DSV1726/DSV1727-Serie: SVGA-Auflösung 800 x • X1623H/D860D/EV-WU80H/V50U/AU540/DX620/ BS-520/KU330/DWU1729/H6540BD/E156D/HE-806J/ GM532/VH-432/D1P1719 WUXGA-Auflösung... - Seite 54 Projektionsobjektiv • X118/X118AH/X118H/X1186G/D606/D606B/D606D/ EV-S65/EV-S65A/EV-S65H/V36S/V36SB/V36SC/AS319/ AS319D/AS319E/DX112/DX112C/DX112G/BS-012/ BS-012E/BS-012K/KS316/KS316AK/S316B/DSV1725/ DSV1726/DSV1727-Serie: F = 2,41 – 2,53, f = 21,85 – 24,01mm, Manueller Zoom und Fokus • X1623H/D860D/EV-WU80H/V50U/AU540/DX620/ BS-520/KU330/DWU1729/H6540BD/E156D/HE-806J/ GM532/VH-432/D1P1719-Serie: F = 2,37 – 2,78, f = 16,91 – 21,6 mm, Manueller Zoom und Fokus Projektionsbildschirmgröße...
- Seite 55 Gewicht • X118/X118AH/X118H/X1186G/D606/D606B/D606D/ EV-S65/EV-S65A/EV-S65H/V36S/V36SB/V36SC/AS319/ AS319D/AS319E/DX112/DX112C/DX112G/BS-012/ BS-012E/BS-012K/KS316/KS316AK/S316B/DSV1725/ DSV1726/DSV1727-Serie: 2,7 kg • X1623H/D860D/EV-WU80H/V50U/AU540/DX620/ BS-520/KU330/DWU1729/H6540BD/E156D/HE-806J/ GM532/VH-432/D1P1719-Serie: 3,1 kg Abmessungen (B x T x H) • X118/X118AH/X118H/X1186G/D606/D606B/D606D/ (mit Füßen) EV-S65/EV-S65A/EV-S65H/V36S/V36SB/V36SC/AS319/ AS319D/AS319E/DX112/DX112C/DX112G/BS-012/ BS-012E/BS-012K/KS316/KS316AK/S316B/DSV1725/ DSV1726/DSV1727-Serie: 313 x 240 x 113,7 mm • X1623H/D860D/EV-WU80H/V50U/AU540/DX620/ BS-520/KU330/DWU1729/H6540BD/E156D/HE-806J/ GM532/VH-432/D1P1719-Serie: 313 x 240 x 110,7 mm...
- Seite 56 E/A-Anschlüsse X118/D606/ X118AH/D606B/ X118H/D606D/ H6540BD/E156D/ EV-S65/V36SC/ EV-S65A/ EV-S65H/ HE-806J/GM532/ AS319D/DX112G/ V36SB/AS319E/ V36S/AS319/ VH-432/D1P1719/ BS-012E/ DX112C/ DX112/ X1623H/D860D/ KS316B/X1186G/ BS-012K/KS316A/ BS-012/KS316/ EV-WU80H/ DSV1727 DSV1726 DSV1725 V50U/ AU540/DX620/ BS-520/KU330/ DWU1729 Netzanschluss VGA IN HDMI HDMI 2 HDMI 1/MHL Composite-Video RS232 3,5-mm- Audioeingang...
-
Seite 57: Kompatible Modi
Kompatible Modi A. VGA analog VGA analog - PC-Signal Modi Auflösung V.Frequenz [Hz] H.Frequenz [KHz] 640x480 31,5 640x480 37,9 640x480 37,5 640x480 43,3 640x480 61,9 SVGA 800x600 35,1 800x600 37,9 800x600 48,1 800x600 46,9 800x600 53,7 800x600 77,4 1024x768 48,4 1024x768 56,5 1024x768... -
Seite 58: Hdmi Digital
VGA analog - erweiterte Breitbild-Frequenz Modi Auflösung V.Frequenz [Hz] H.Frequenz [KHz] WXGA 1280x768 47,8 1280x768 60,3 1280x768 68,6 1280x720 44,8 1280x720 92,9 1280x800 49,6 1280x800 119,909 101,6 1920x1200 1440x900 59,9 WSXGA+ 1680x1050 65,3 1920x1080 67,5 (1080P) 1366x768 47,7 WUXGA 1920x1200-RB 59,94 74,04 VGA analog - Component-Signal... - Seite 59 SVGA 800x600 35,1 800x600 37,9 800x600 48,1 800x600 46,9 800x600 53,7 800x600 77,4 1024x768 48,4 1024x768 56,5 1024x768 60,0 1024x768 68,7 1024x768 99,0 SXGA 1152x864 63,8 1152x864 67,5 1152x864 77,1 1280x1024 64,0 1280x1024 77,0 1280x1024 80,0 1280x1024 91,1 QuadVGA 1280x960 60,0 1280x960 75,2...
- Seite 60 WSXGA+ 1680x1050 65,3 1920x1080 67,5 (1080P) 1366x768 47,7 WUXGA 1920x1200-RB 59,94 74,04 HDMI - Videosignal Modi Auflösung V.Frequenz [Hz] H.Frequenz [KHz] 720x480 480i 59,94 (29,97) 15,7 (1440x480) 720x576 576i 50(25) 15,6 (1440x576) 480p 720x480 59,94 31,5 576p 720x576 31,3 720p 1280x720 45,0 720p...
- Seite 61 1080p (SbS, halb) 1920 x1080 67,5 15 k-100 kHz Horizontale Scanrate: Grafikquellen- 24-120 Hz Vertikale Scanrate: Analog:165MHz Monitorbereichsgrenzen Max, Pixelrate: Digital:165MHz C. MHL Digital V.Frequenz H.Frequenz Modi Auflösung [Hz] [KHz] 640x480 59,94/60 31,5 480i 720x480 (1440x480) 59,94/60 15,7 576i 720x576 (1440x576) 50(25) 15,6 480p...
-
Seite 62: Bestimmungen Und Sicherheitshinweise
Bestimmungen und Sicherheitshinweise FCC-Erklärung Dieses Gerät wurde geprüft und hat sich als mit den Grenzwerten für ein Digitalgerät der Klasse B gemäß Teil 15 der Bestimmungen der amerikanischen Bundesbehörde für das Fernmeldewesen FCC (Federal Communications Commission) konform erwiesen. Diese Grenzwerte geben einen angemessenen Schutz gegen schädliche Funkstörungen innerhalb von Wohngebäuden. -
Seite 63: Remarque À L'intention Des Utilisateurs Canadiens
Betriebsbedingungen Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Betrieb unterliegt den folgenden zwei Bedingungen: (1) Das Gerät darf keine schädlichen Störungen verursachen. (2) Das Gerät muss störfest gegen aufgenommene Störungen sein. Das betrifft auch solche Störungen, die unerwünschte Betriebszustände verursachen könnten. Hinweis: Für Benutzer in Kanada Dieses Digitalgerät der Klasse B erfüllt alle Anforderungen der kanadischen Bestimmungen ICES-003. -
Seite 64: Liste Mit Zutreffenden Ländern
Betrieb im 2,4 GHz-Bereich Um Radiointerferenzen am lizenzierten Service zu verhindern, sollte dieses Gerät zur maximalen Abschirmung nur im Hause betrieben werden, bzw. unterliegt bei eine Außeninstallation einer Lizenzierung. Liste mit zutreffenden Ländern Die Benutzung des Gerätes muss streng in Übereinstimmung mit den Vorschriften und Beschränkungen im Land der Benutzung sein. - Seite 65 Marketing name: X118/X118AH/X118H/X1623H/H6540BD/D606/D606B/D606D/D860D/E156D/ EV-S65/EV-S65A/EV-S65H/EV-WU80H/HE-806J/V36SC/V36SB/V36S/V50U/ GM532/AS319D/AS319E/AS319/AU540/VH-432/DX112G/DX112C/DX112/DX620/ BS-012E/BS-012K/BS-012/BS-520/KS316B/KS316A/KS316/KU330/X1186G We, Acer Incorporated, hereby declare under our sole responsibility that the product described above is in conformity with the relevant Union as below and following harmonized standards and/or other relevant standards have been applied:...
-
Seite 66: Federal Communications Commission Declaration Of Conformity
Acer America Corporation 333 West San Carlos St., Suite 1500 San Jose, CA 95110 U. S. A. Tel: 254-298-4000 Fax: 254-298-4147 www.acer.com Federal Communications Commission Declaration of Conformity This device complies with Part 15 of the FCC Rules. Operation is subject to the...
