Schritt 7 Drehen Sie die die im Lieferumfang enthaltenen Befestigungs-
schrauben (6) - vorzugsweise Festigkeitsklasse 12.9 - und die
Zugschraube (5) ein und ziehen Sie die Schrauben leicht an
(wechselseitig).
Schritt 8 Entfernen Sie das Hebezeug und die Ringschraube.
Schritt 9 Stellen Sie den Spannzylinder auf den niedrigsten Druck ein
und betätigen Sie den Zylinder auf „Futter geschlossen".
Schritt 10 Prüfen Sie Plan- und Rundlauf des Spannfutters
In Abhängigkeit zur Baugröße des Spannfutters müssen fol-
gende Toleranzen eingehalten werden:
VK
Rundlauftoleranz [mm]
Planlauftoleranz [mm]
Tabelle 3-1: Rund-/Planlauf-Toleranz
Schritt 11 Richten Sie das Spannfutter ggf. mit leichten Schlägen eines
Plastikhammers am Außendurchmesser aus.
Schritt 12 Ziehen Sie die Befestigungsschrauben (6) sowie die Zug-
schraube (5) mit Hilfe eines Drehmomentschlüssels an (wech-
selseitig).

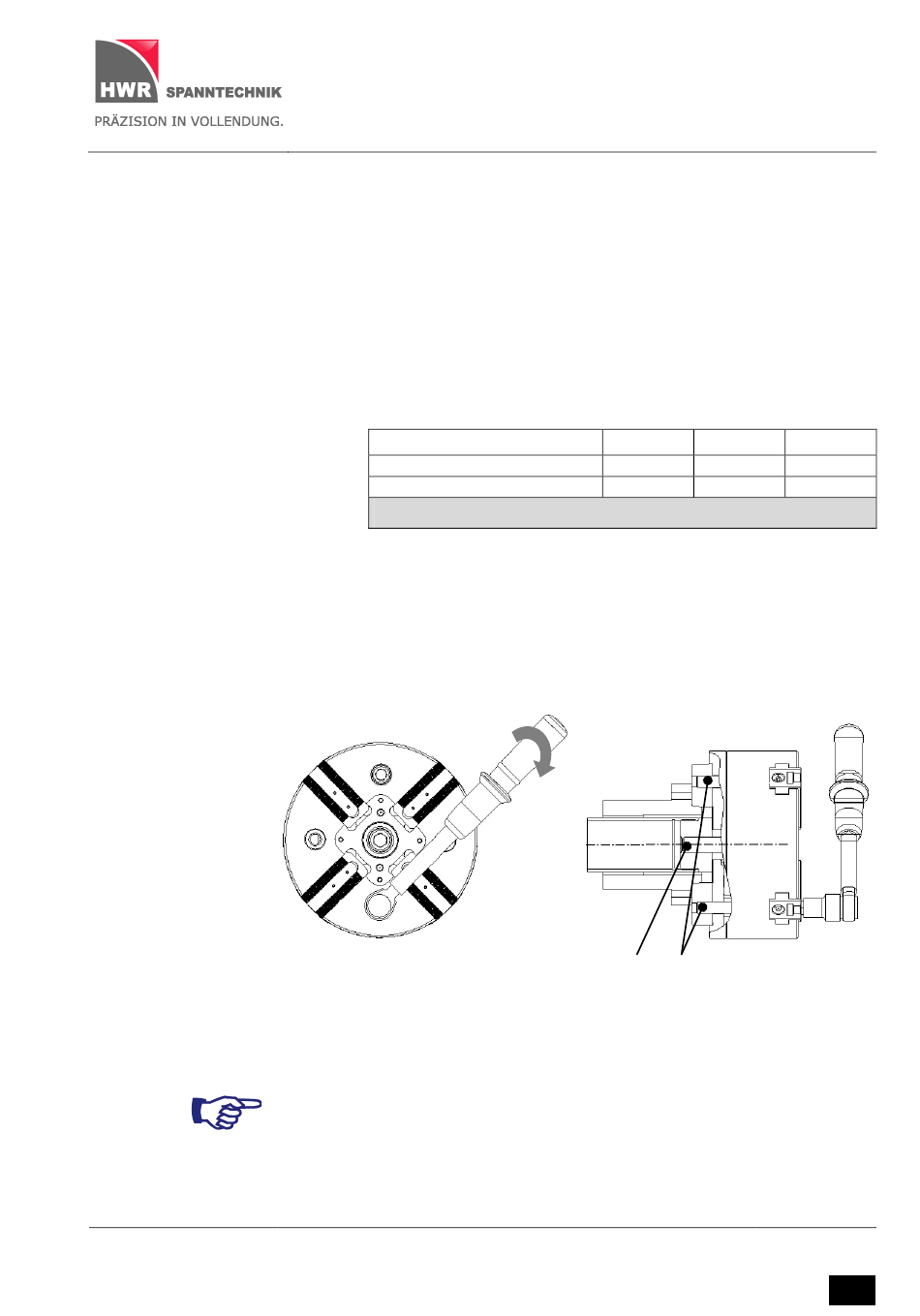

Abb. 3-5: Anziehen der Schrauben mit korrektem Drehmoment
Hinweis
Beachten Sie die maximalen Anzugsmomente für Befestigungsschrauben
(siehe Tabelle 7-7).
InoFlex
Transport und Installation
021
0,02
0,02
5
®
VK021 - VK080
026-031 040-080
0,03 0,05
0,03 0,05
6
