Schritt 4 Überprüfen Sie bei selbstgefertigten Verbindungsteilen die
Dauerfestigkeit.
Schritt 5 Berechnungen für den Adapter:
Bestimmen Sie das Zwischenmaß: L3 - L4 min. = X
Überprüfen Sie das Adaptermaß: L1 + L2 = X + 0,2 mm
Hinweis

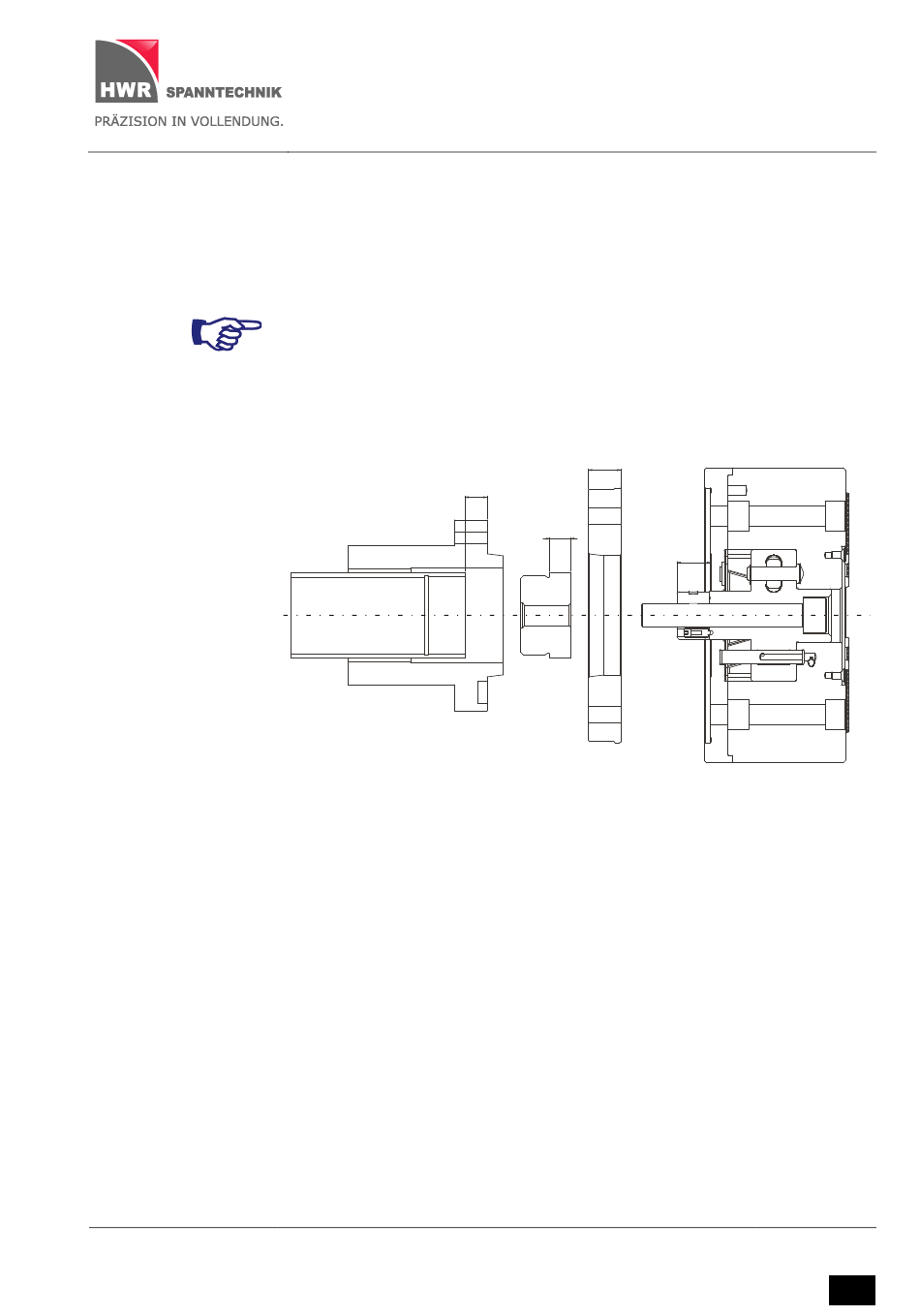

Die folgende Abbildung ist eine beispielhafte Darstellung (hier mit Zugrohr
innerhalb der Spindel und mit Innengewinde).
L2 + 0,2 = L1 + L3 - L4 min
Bei allen anderen Konstellationen bitte den Hersteller kontaktieren.
*) Zylinder in vorderster Stellung
Abb. 3-3: Bestimmung der Adapterlänge
InoFlex
Transport und Installation
L3
L1*
L2
®
VK021 - VK080
L4 min
L4 max
